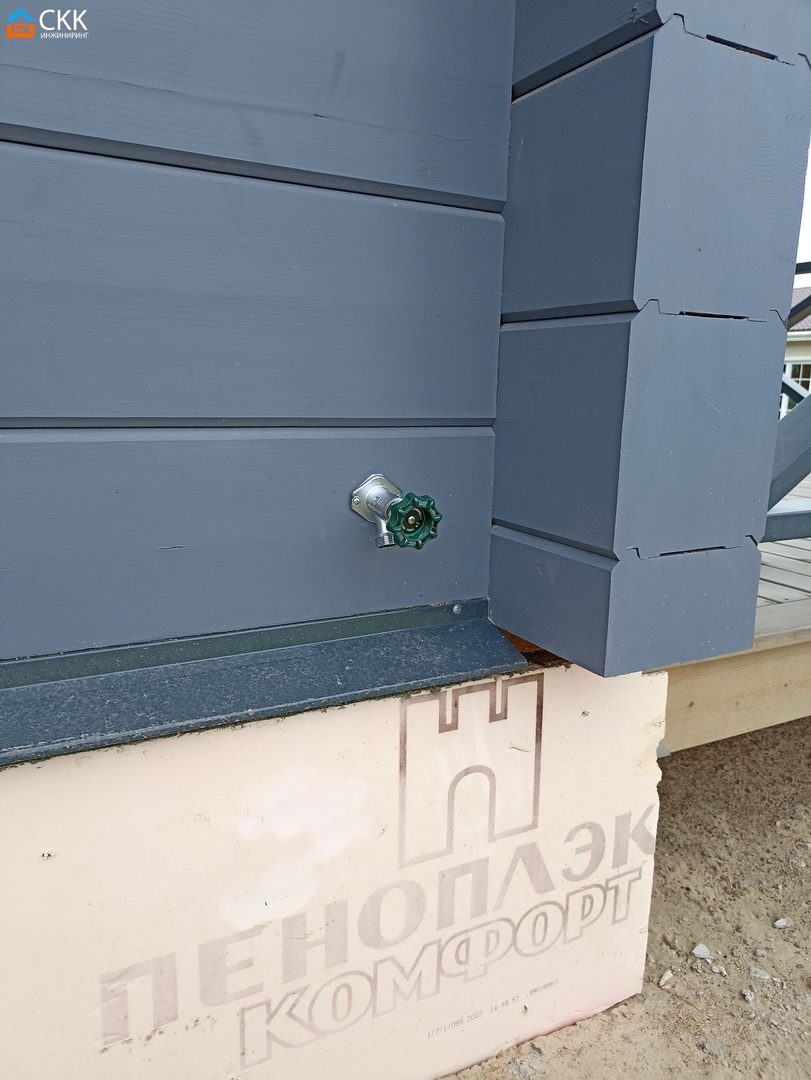

Выполнили монтаж отопления, водоснабжения и канализации в небольшом каркасном домике площадью около 150 м2

Устройство системы отопления тут максимально «классическое»:

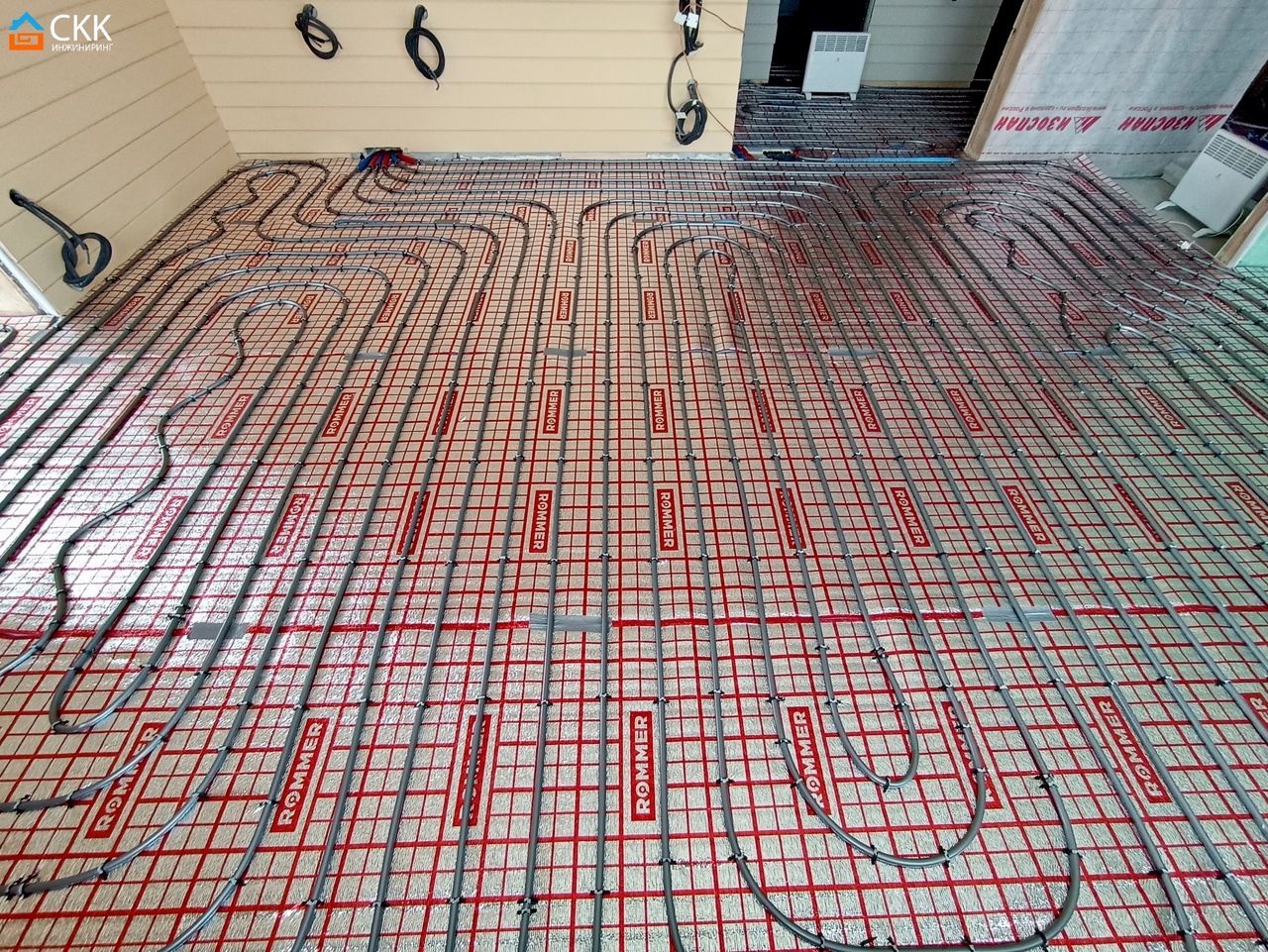

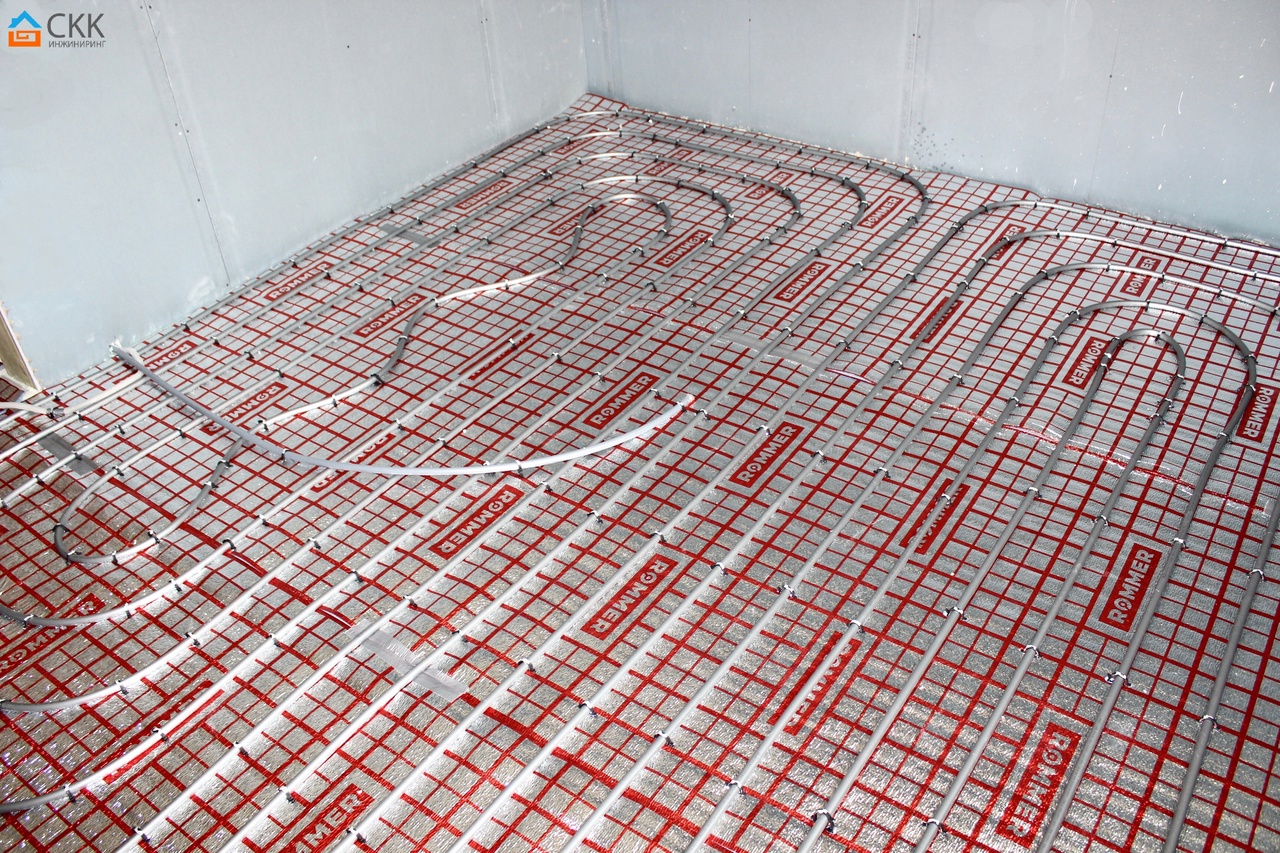

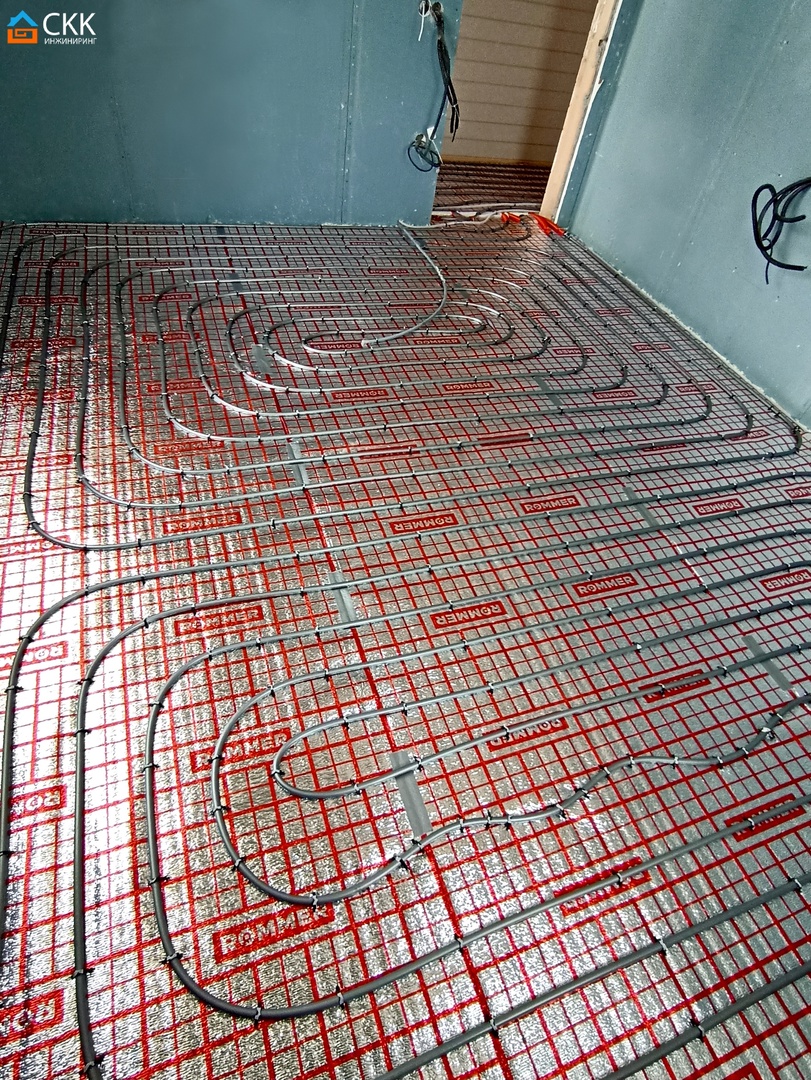

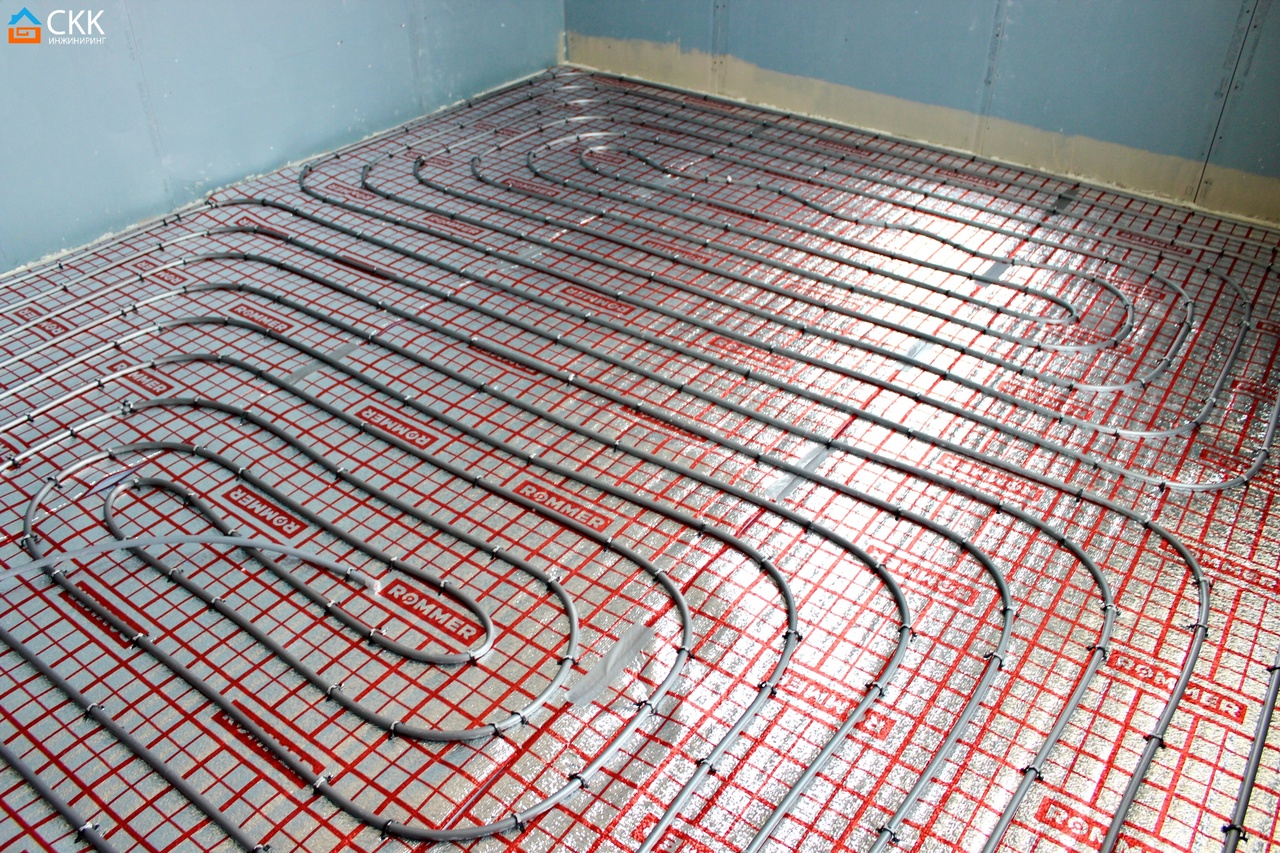

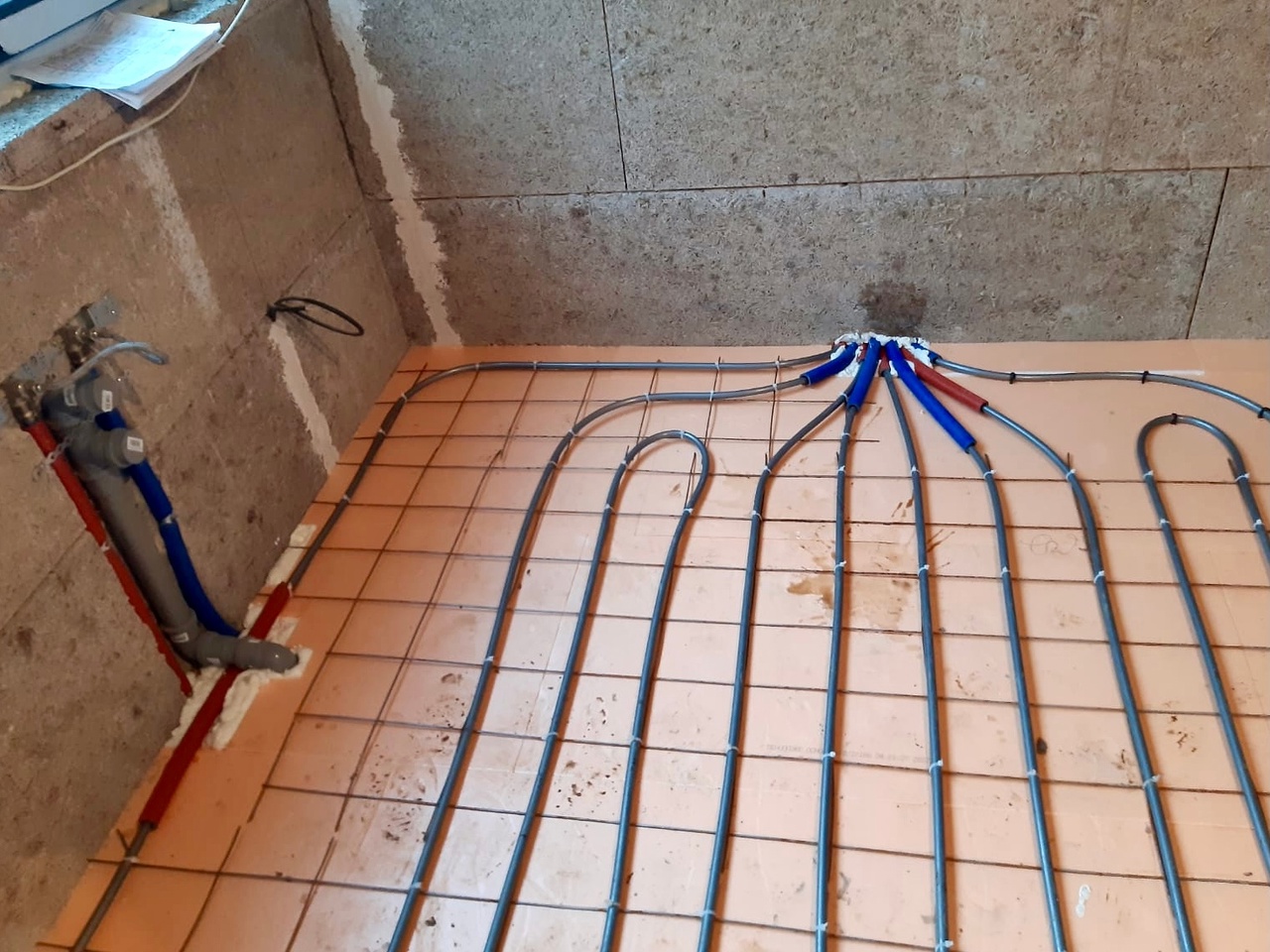

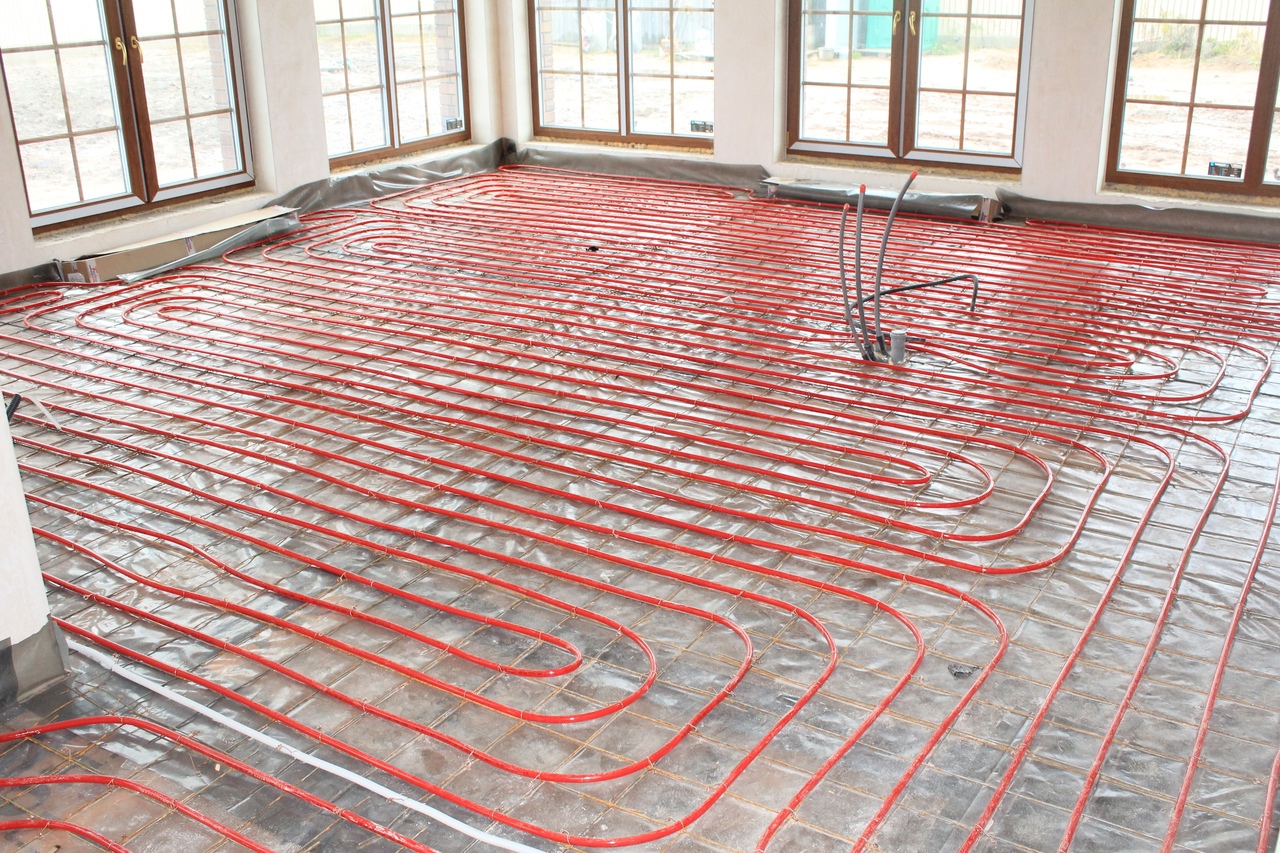

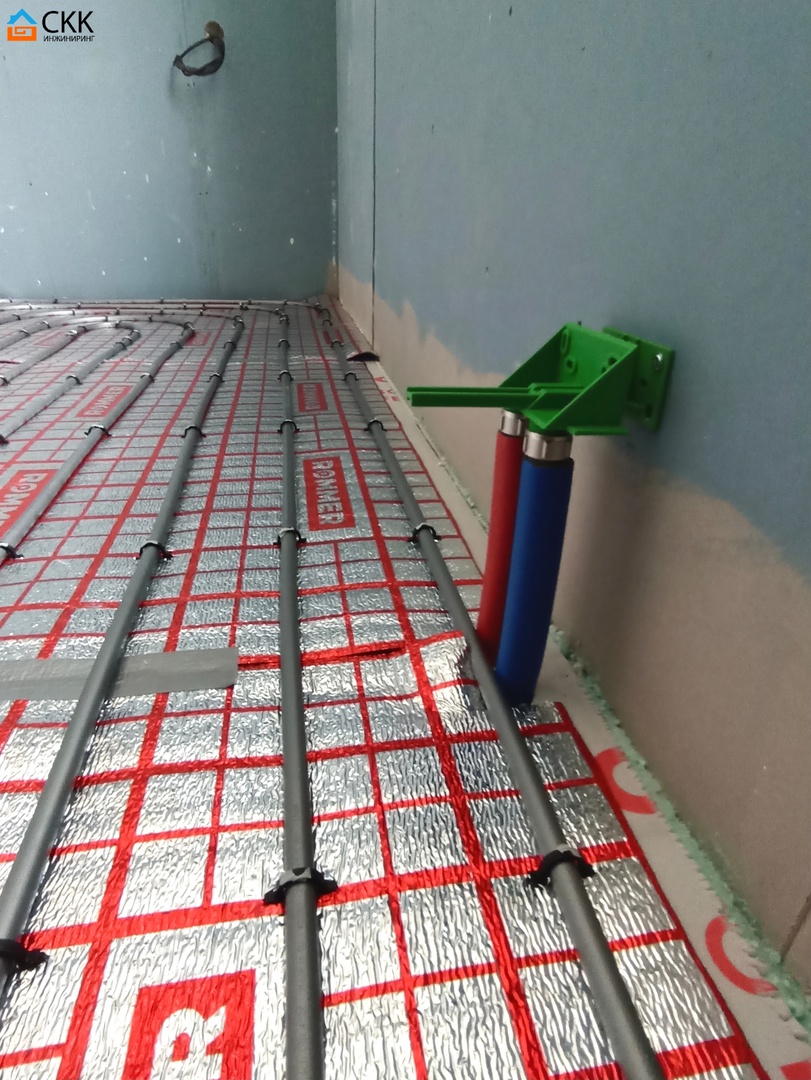

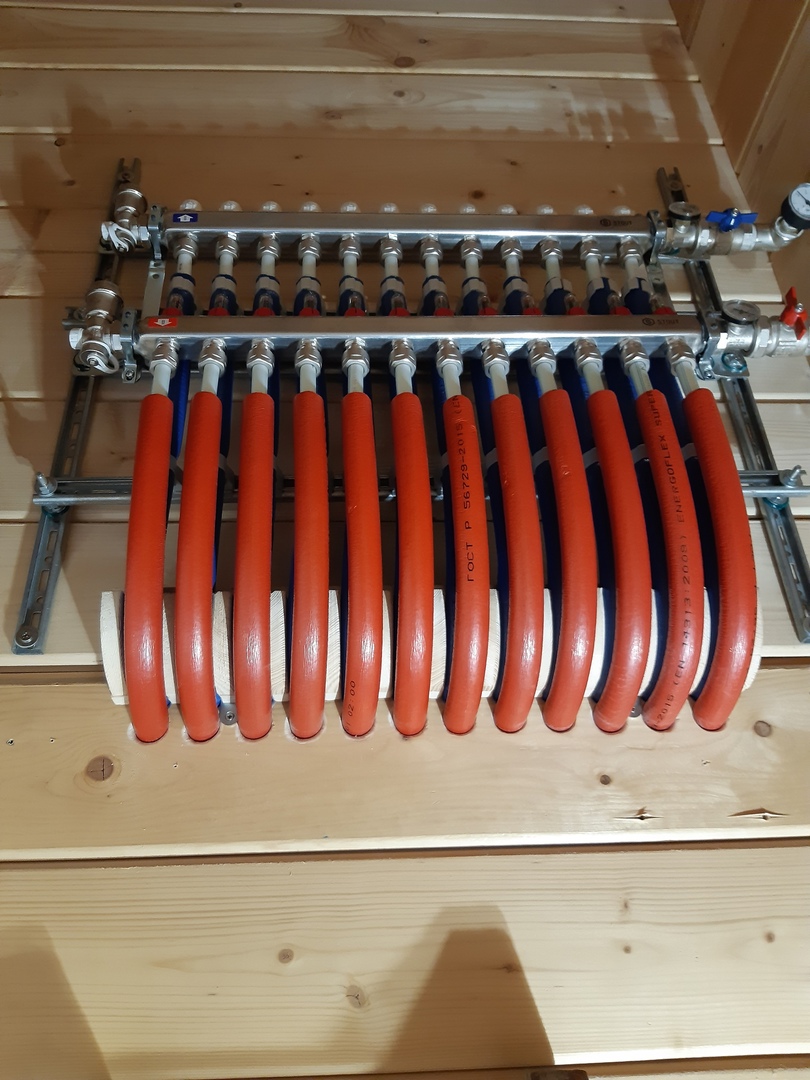

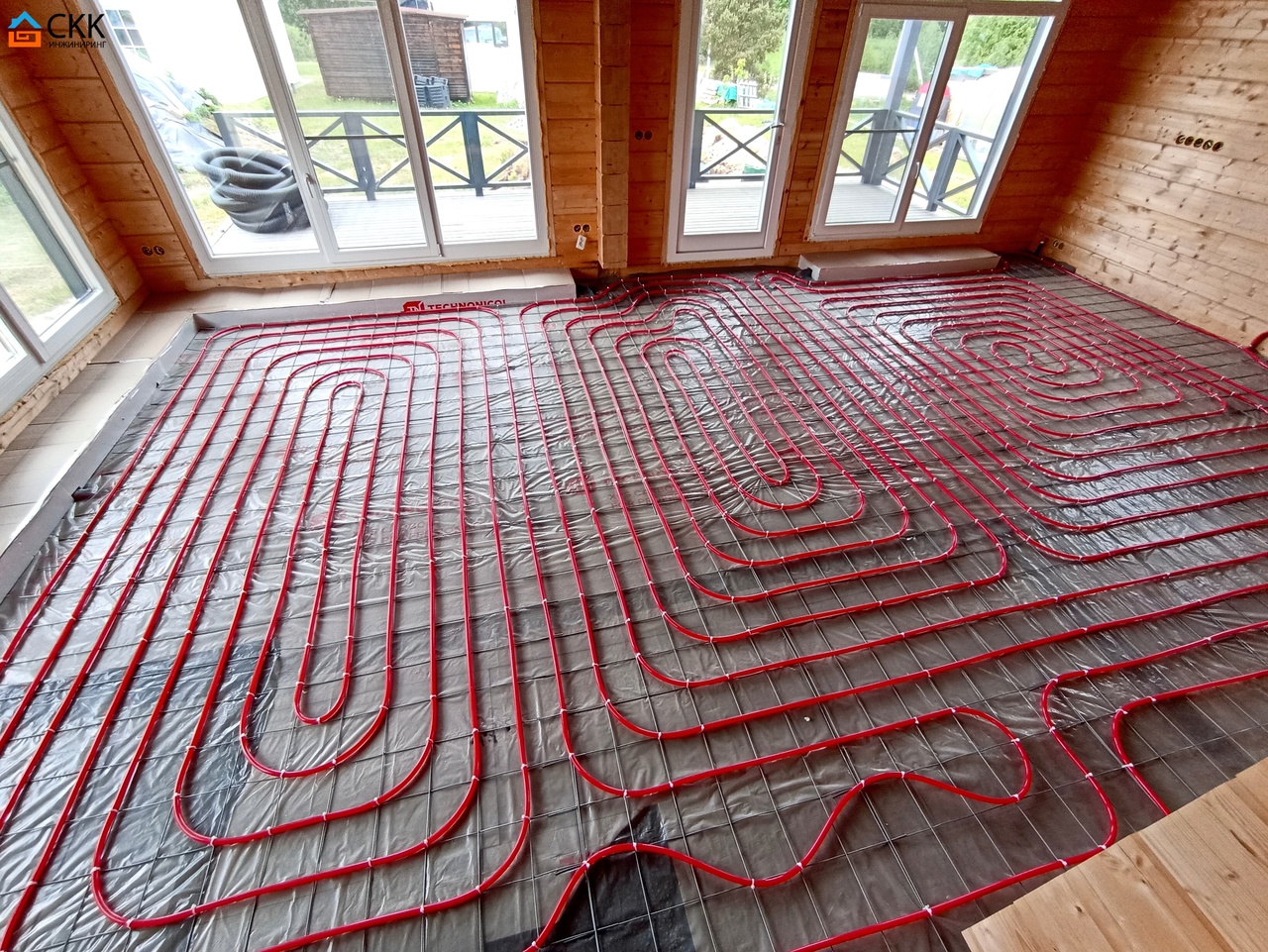

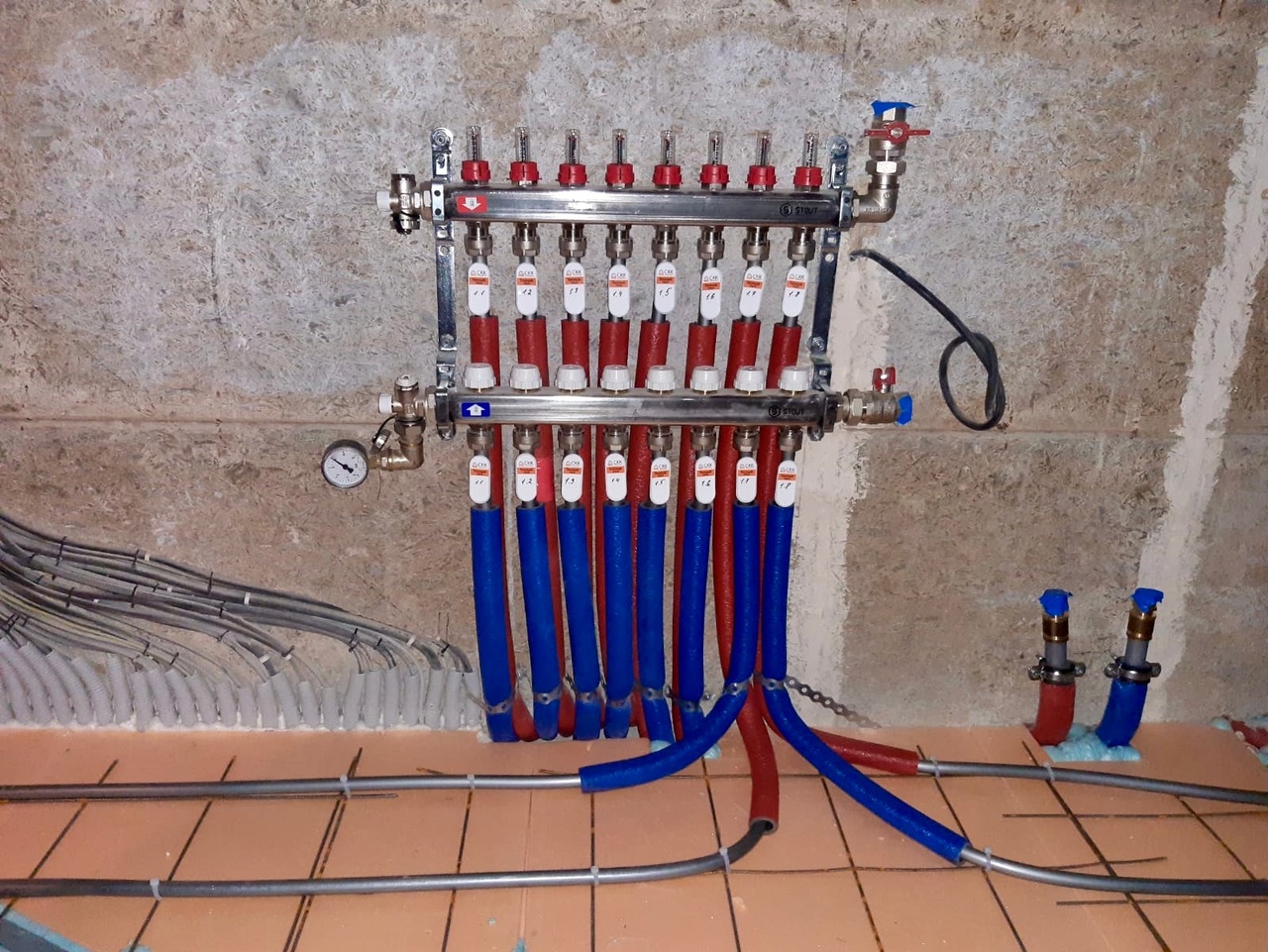

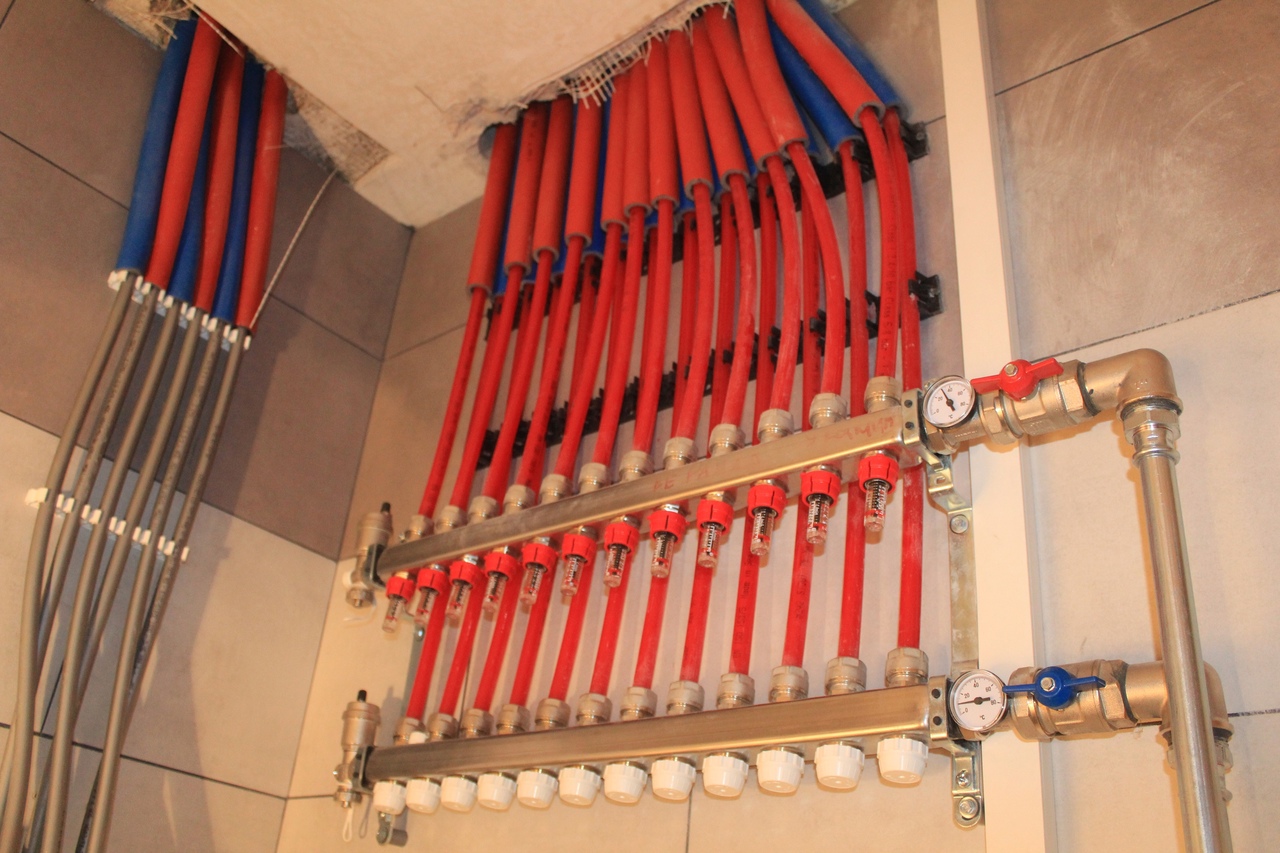

— на 1 этаже теплые полы трубой Tece pe-rt под плиткой как единственный источник тепла

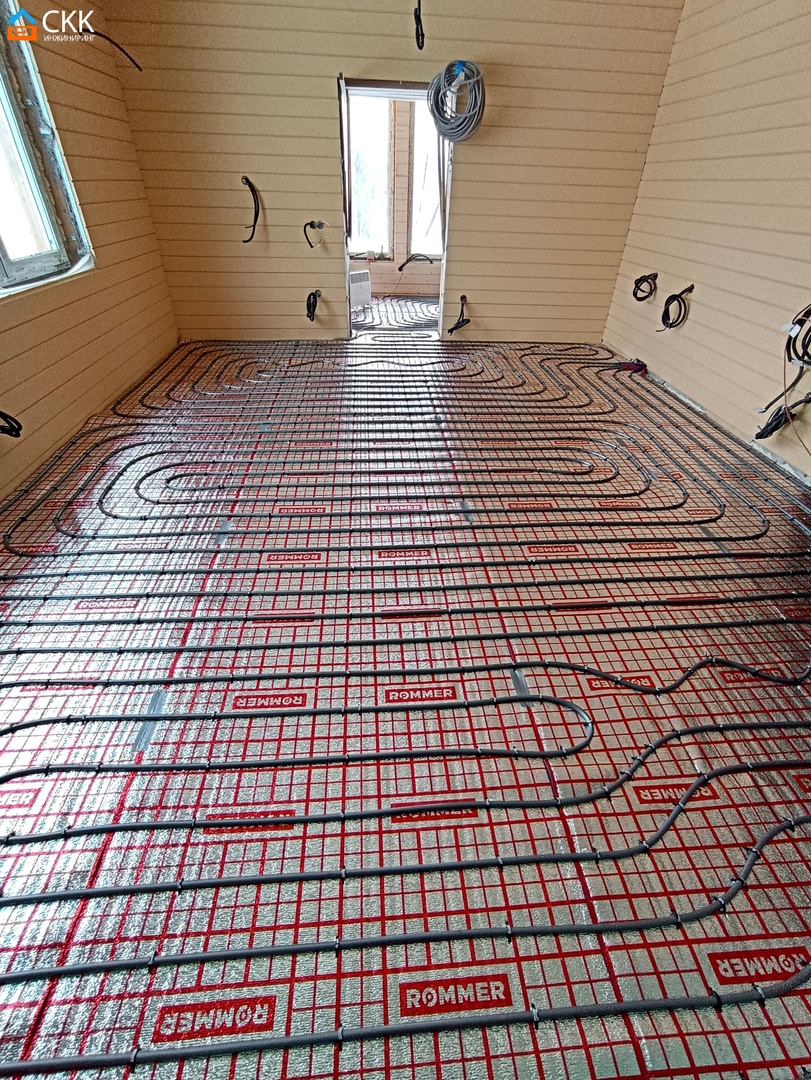

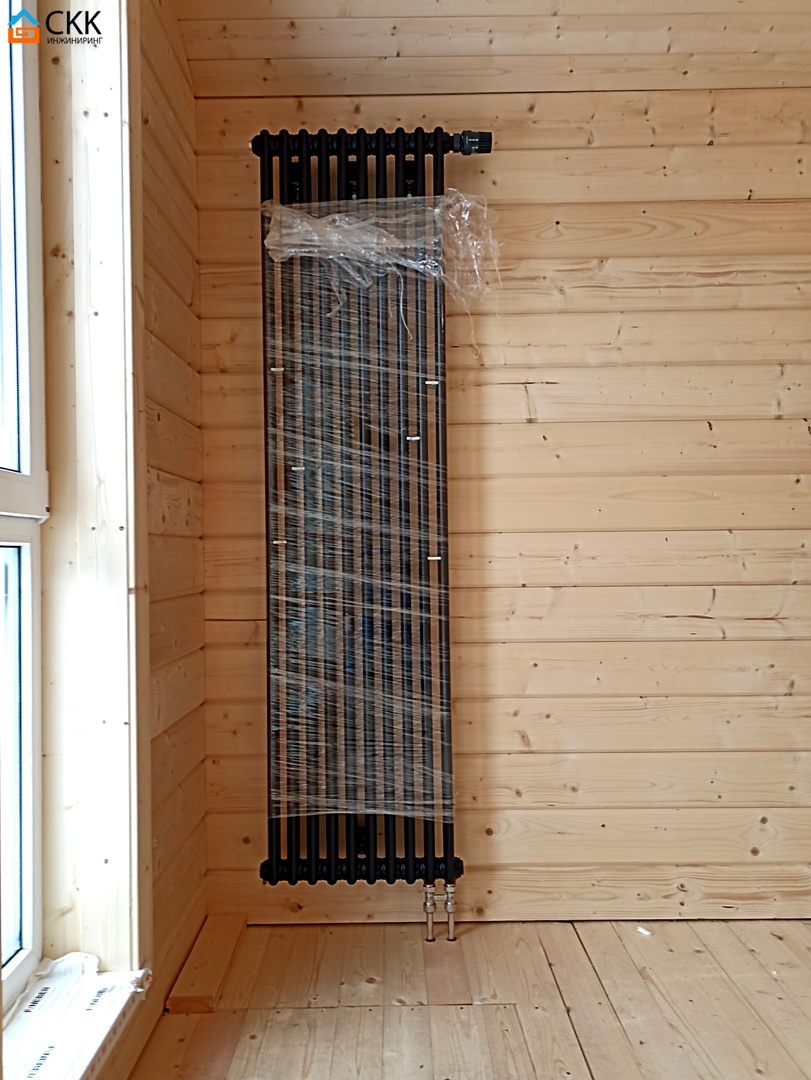

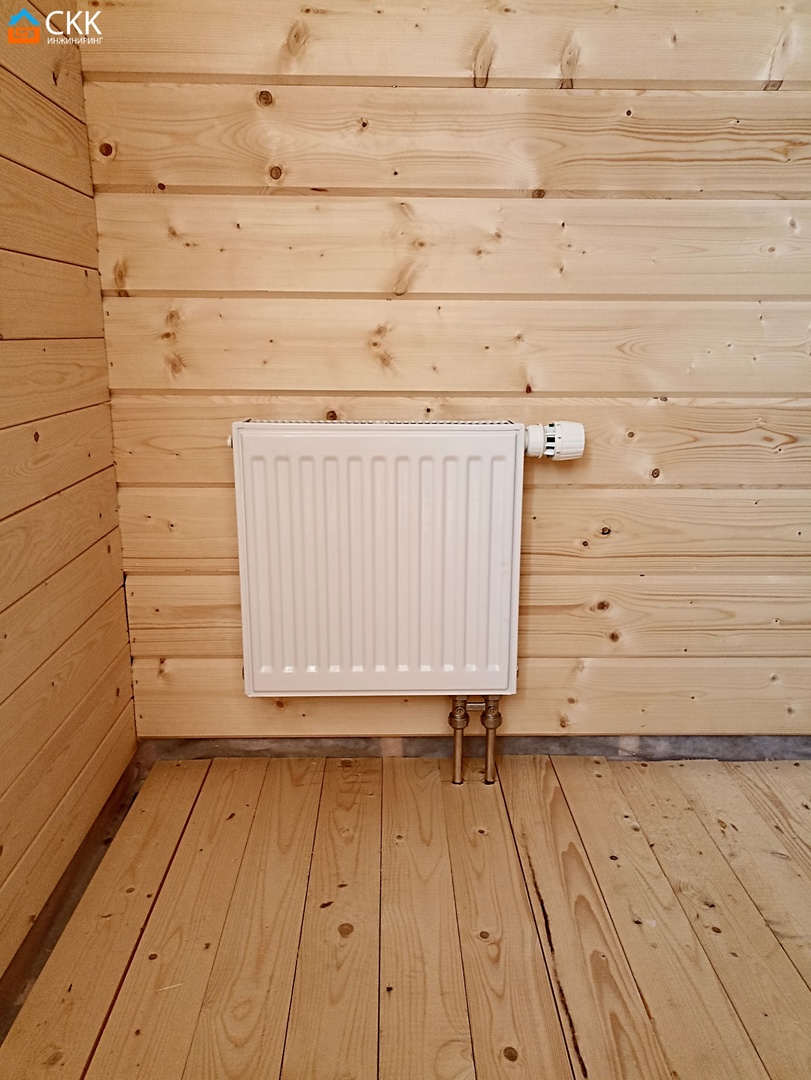

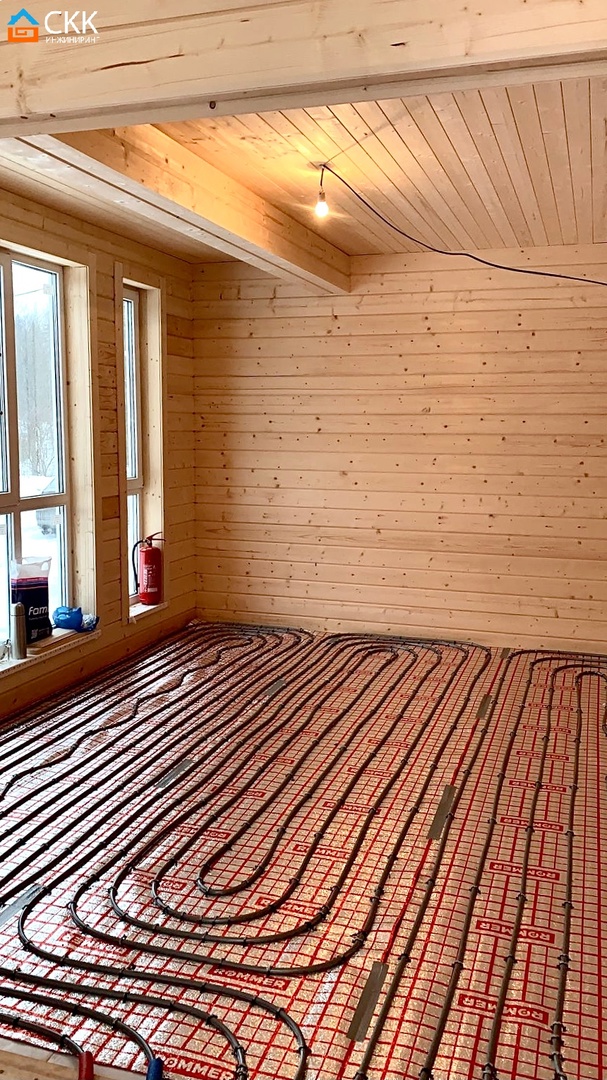

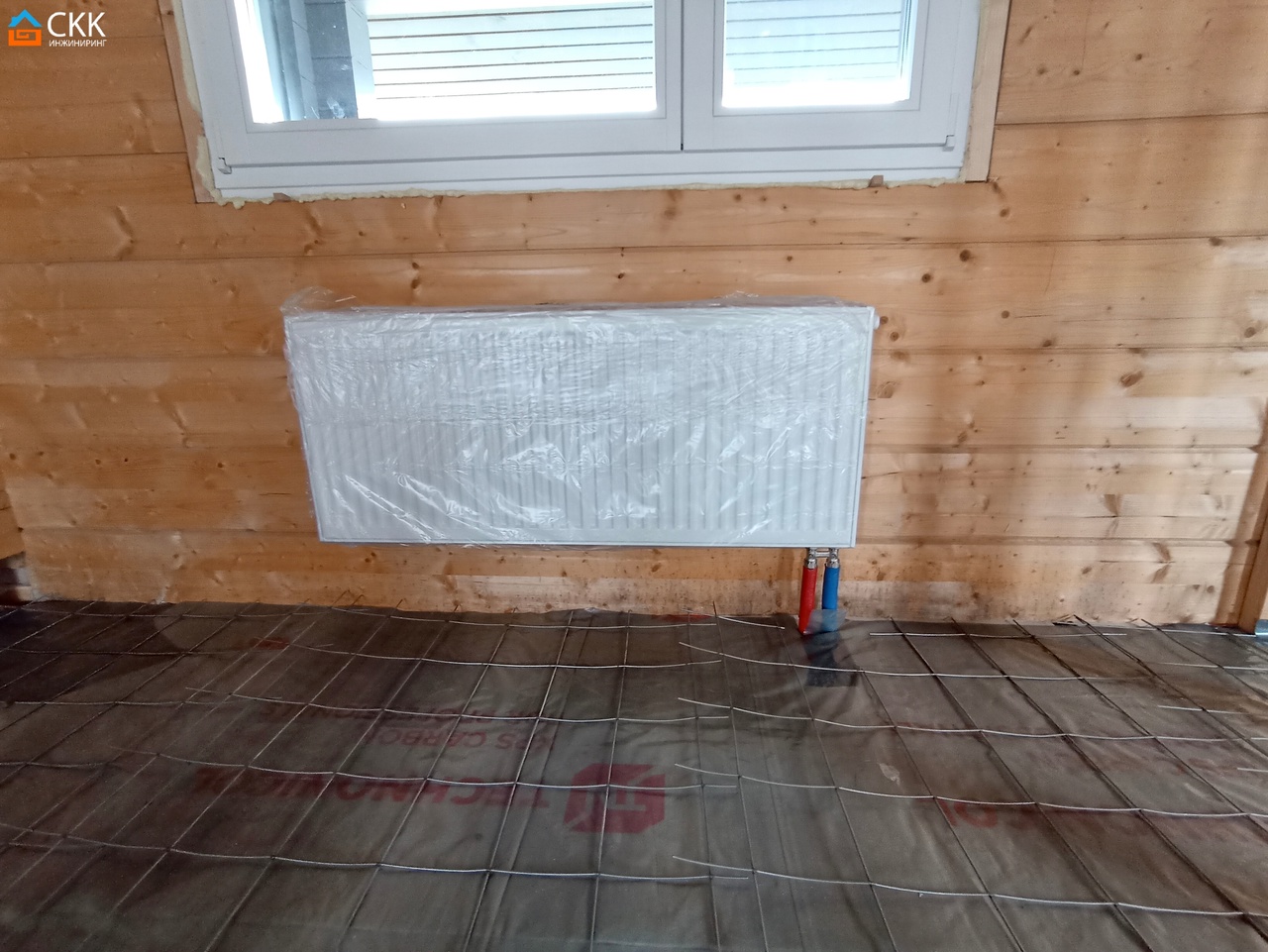

— 2 этаж будет отапливаться радиаторами. Тут у нас установлены панельные Rommer и два вертикальных Zehnder в черном цвете у панорамных окон

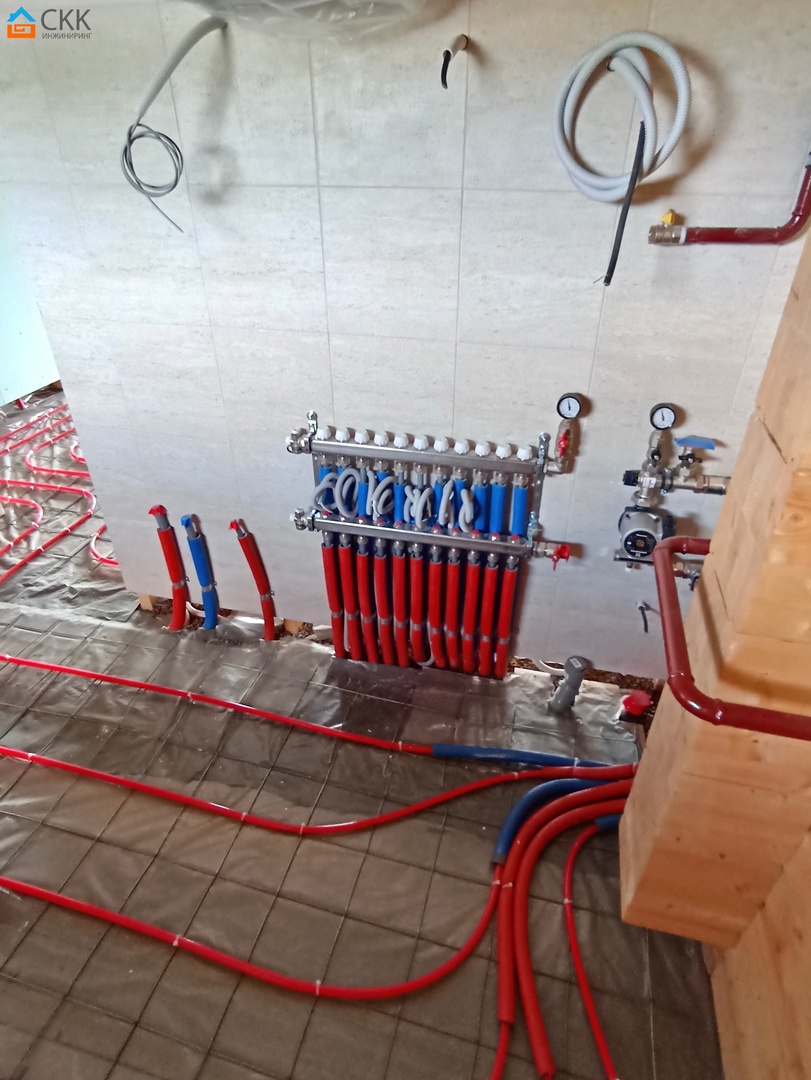

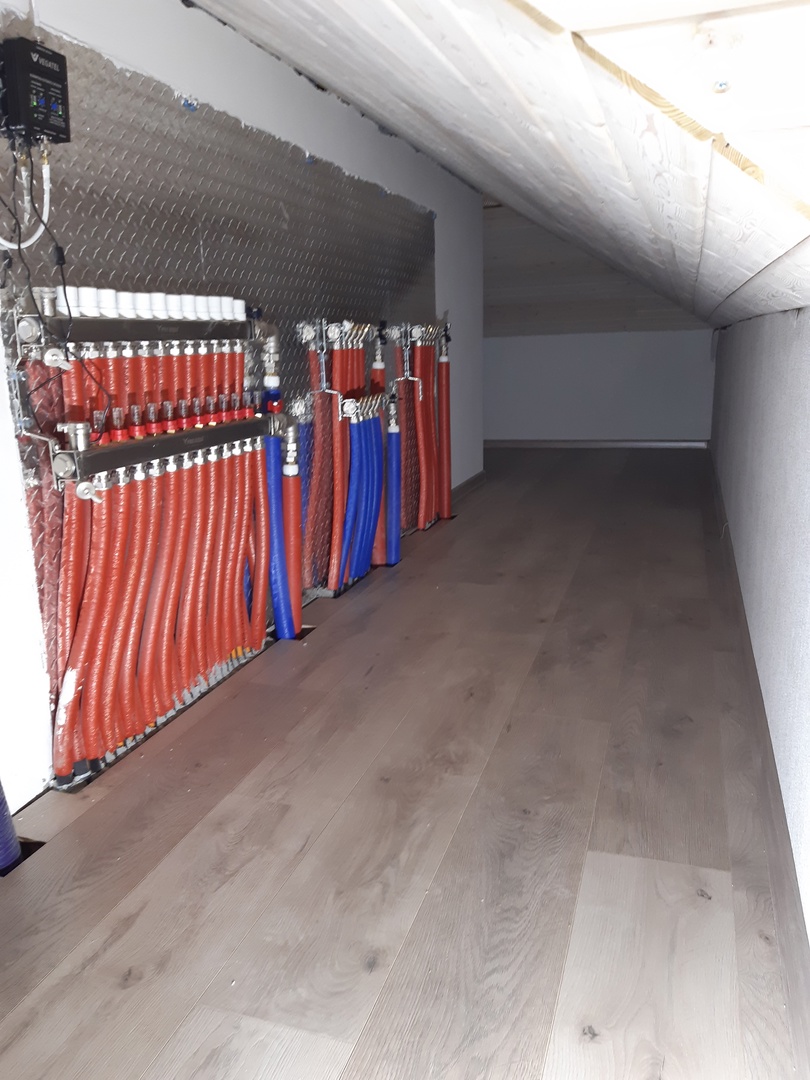

— разводка отопления и водоснабжения 2 этажа выполнена в «пироге» перекрытия между балками трубой из сшитого полиэтилена Valtec

Работы выполнены за 2 недели

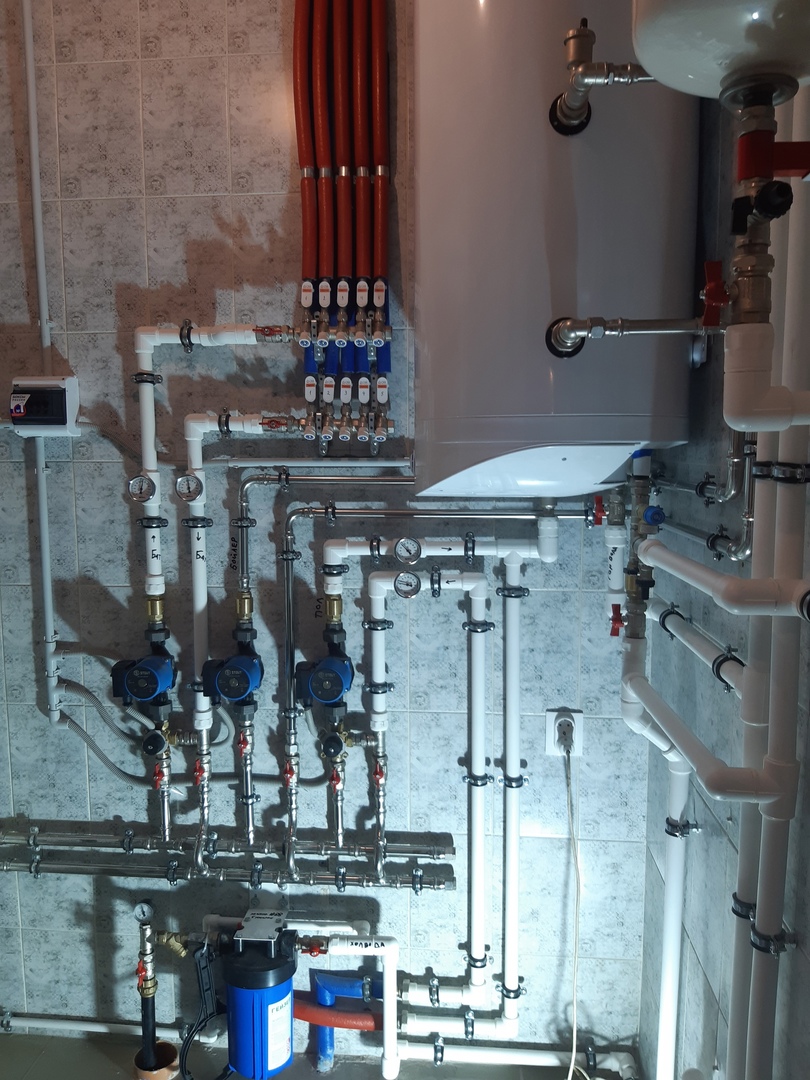

Небольшой обзор котельной, с запуском которой завершилась наша работа на этом объекте площадью порядка 250м2

Работает все так

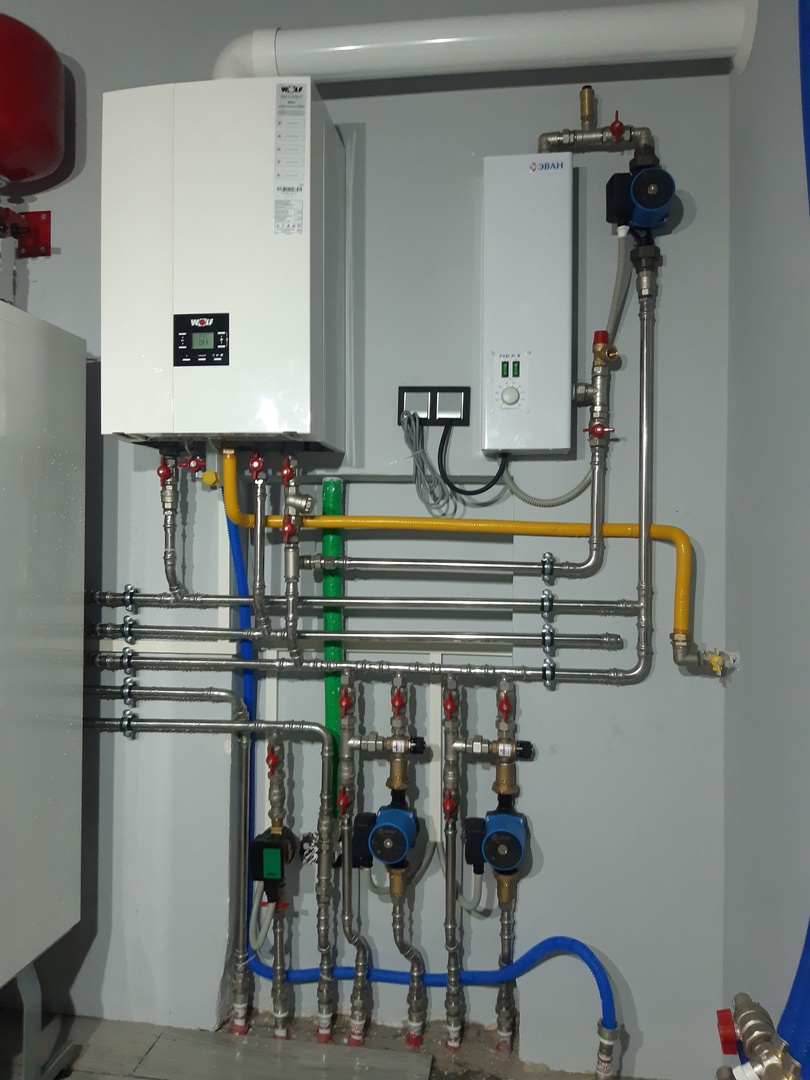

– газовый конденсационный котел Wolf FGB-28 загружает гидрострелку Gidruss теплоносителем

– на случай разных непредвиденных ситуаций имеется резервный электрический Эван Next-9, который включается автоматически в случае сигнала аварии газового котла

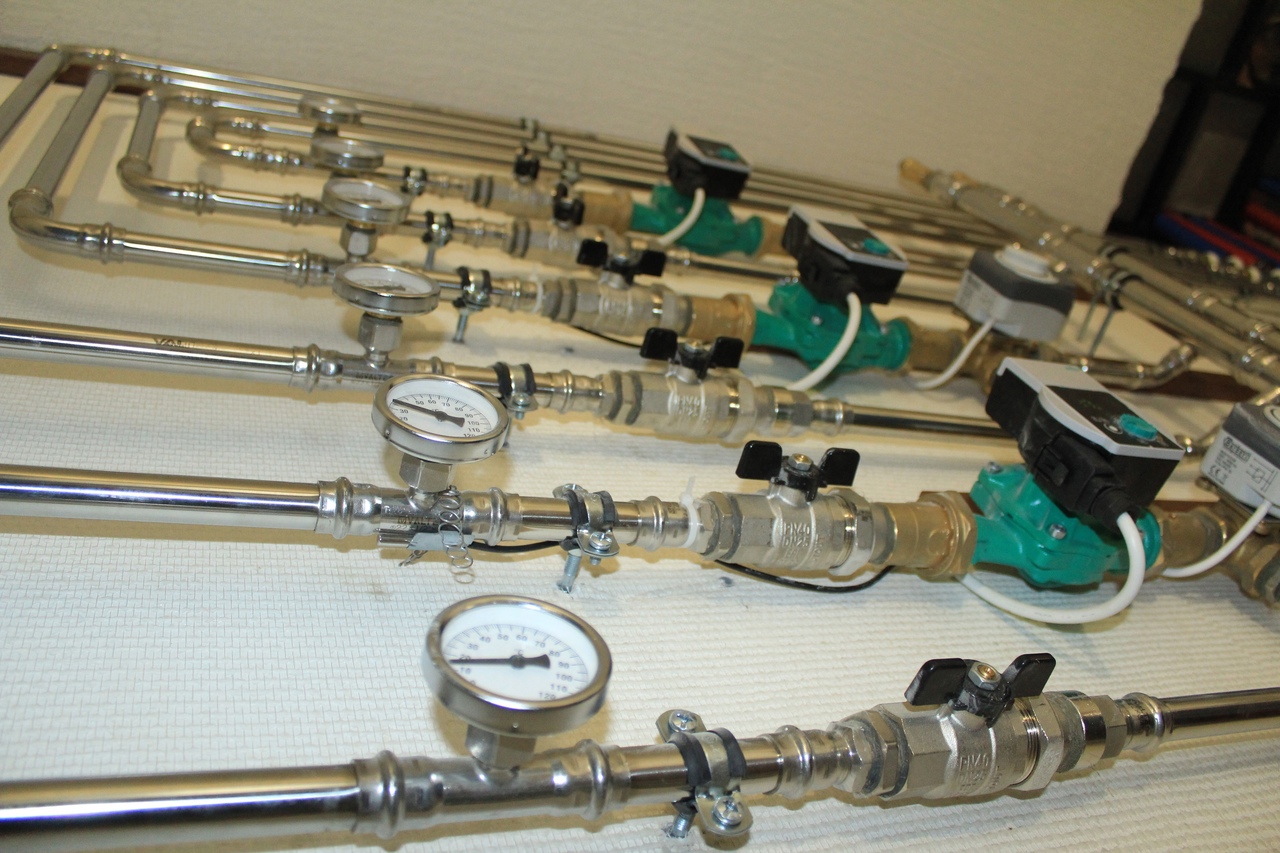

– с гидрострелки теплоноситель разбирается насосными группами на контуры теплых полов, радиаторов и конвекторов, а также калорифера вентиляции

– по приоритету газовым котлом греется бойлер ACV Comfort

– оба котла подключены к контроллеру Эван Myheat, что дает Заказчику круглосуточную информацию в мобильном приложении о всех основных параметрах системы, в том числе температуре и давлении теплоносителя, температуре воздуха в доме

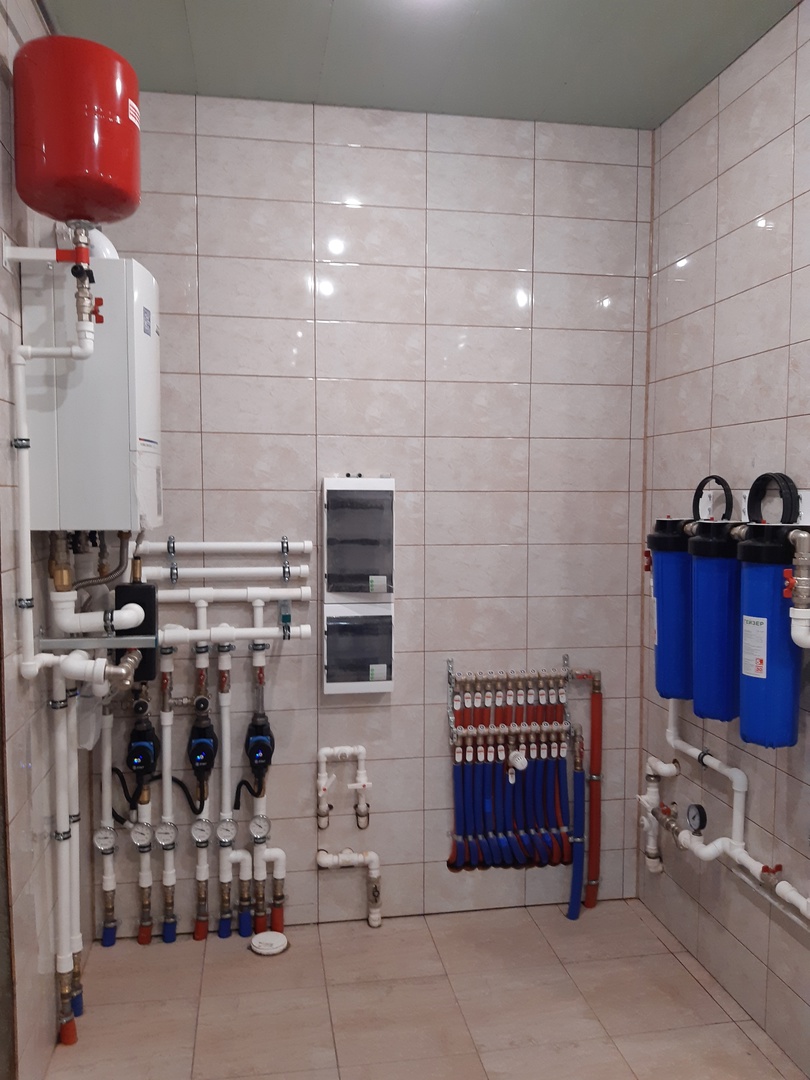

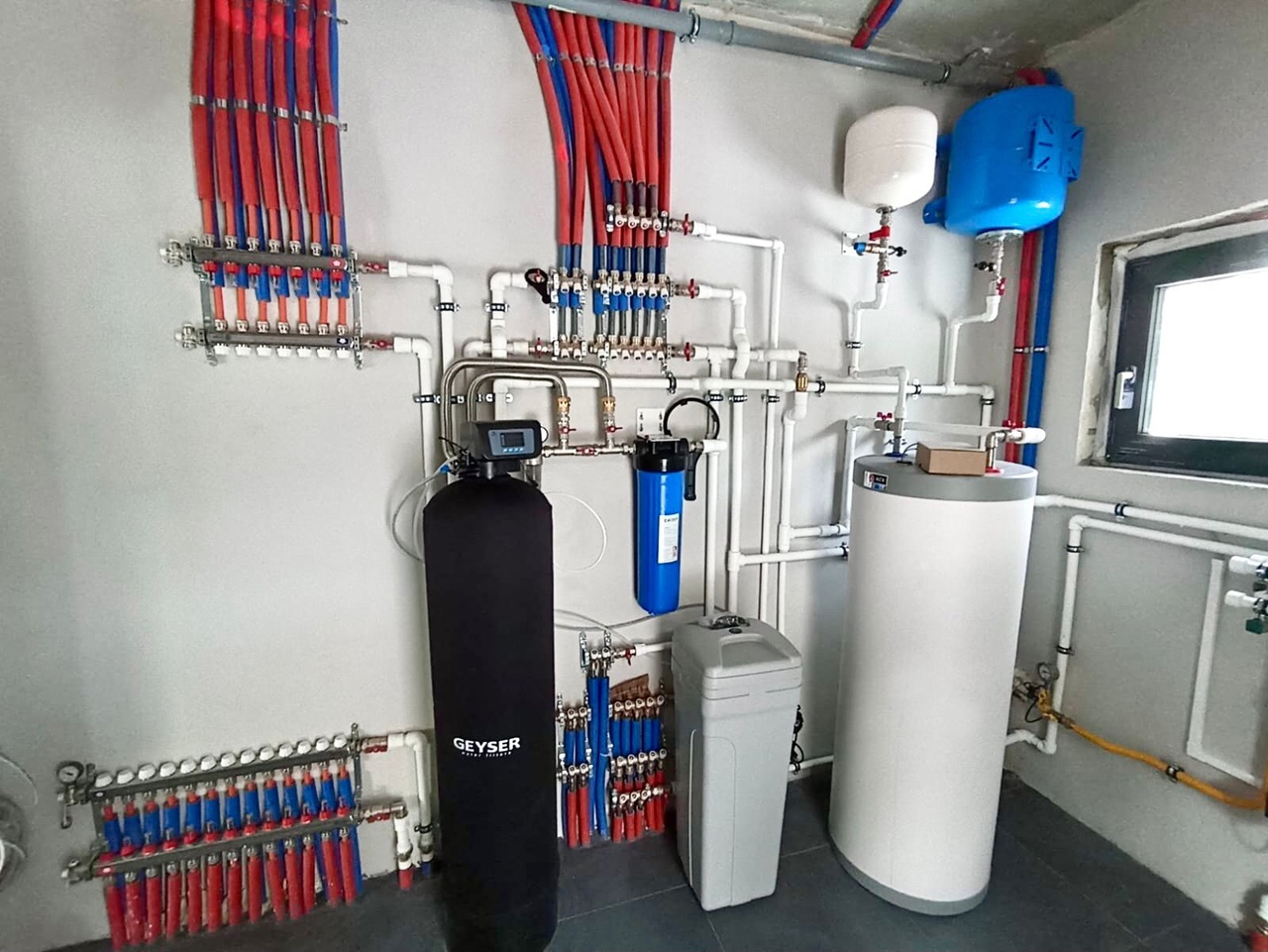

– на вводе холодной воды установили систему фильтрации с водоподготовкой Гейзер

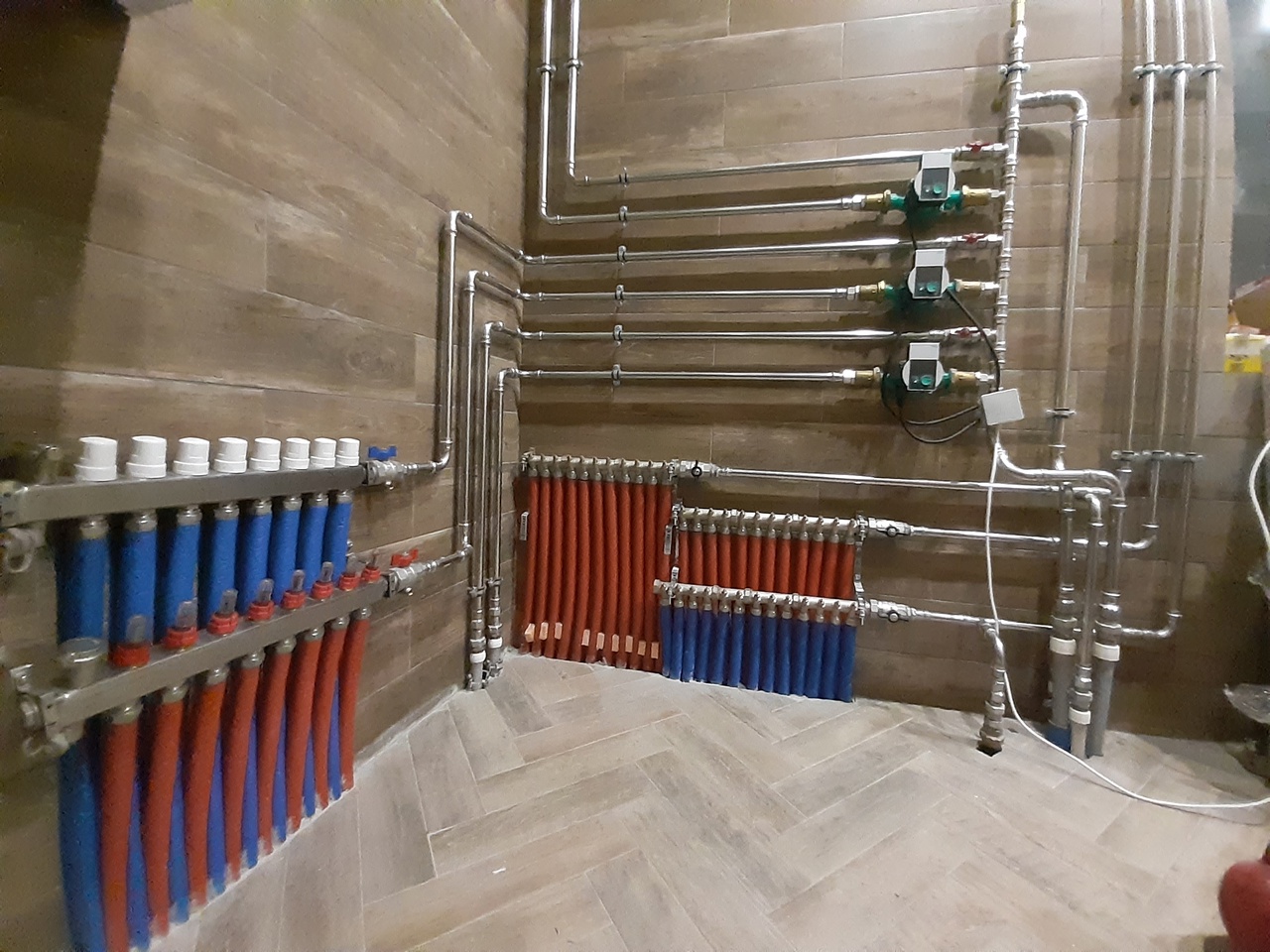

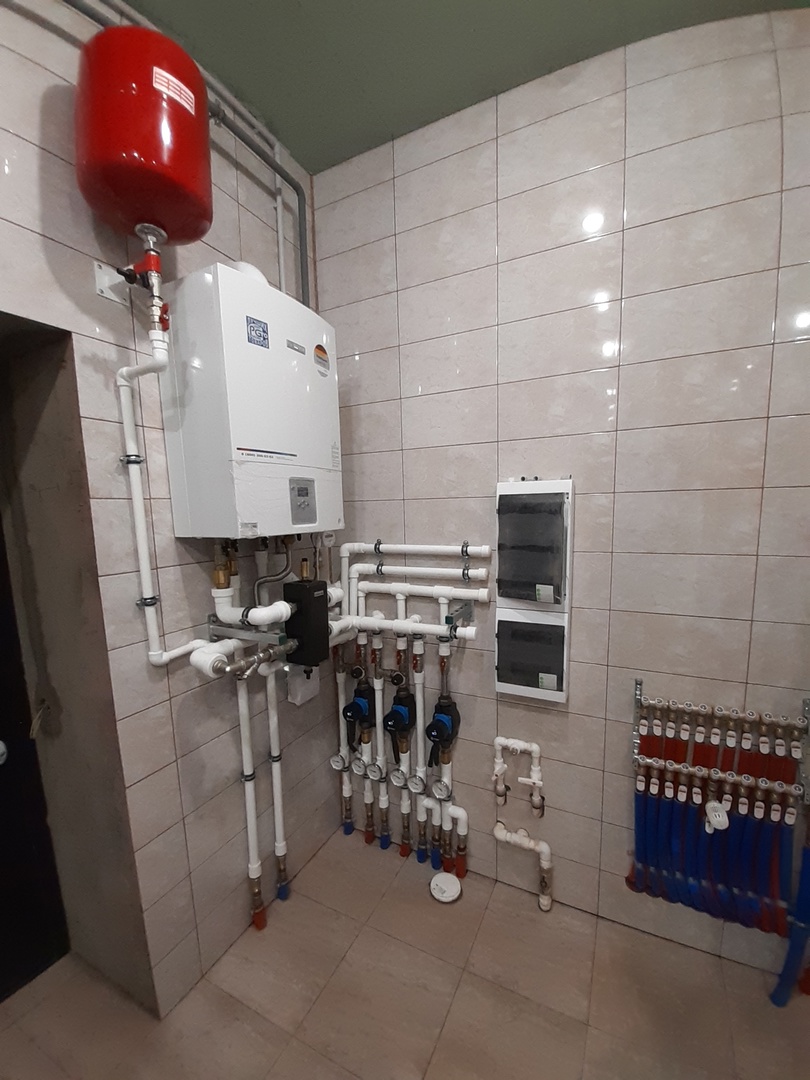

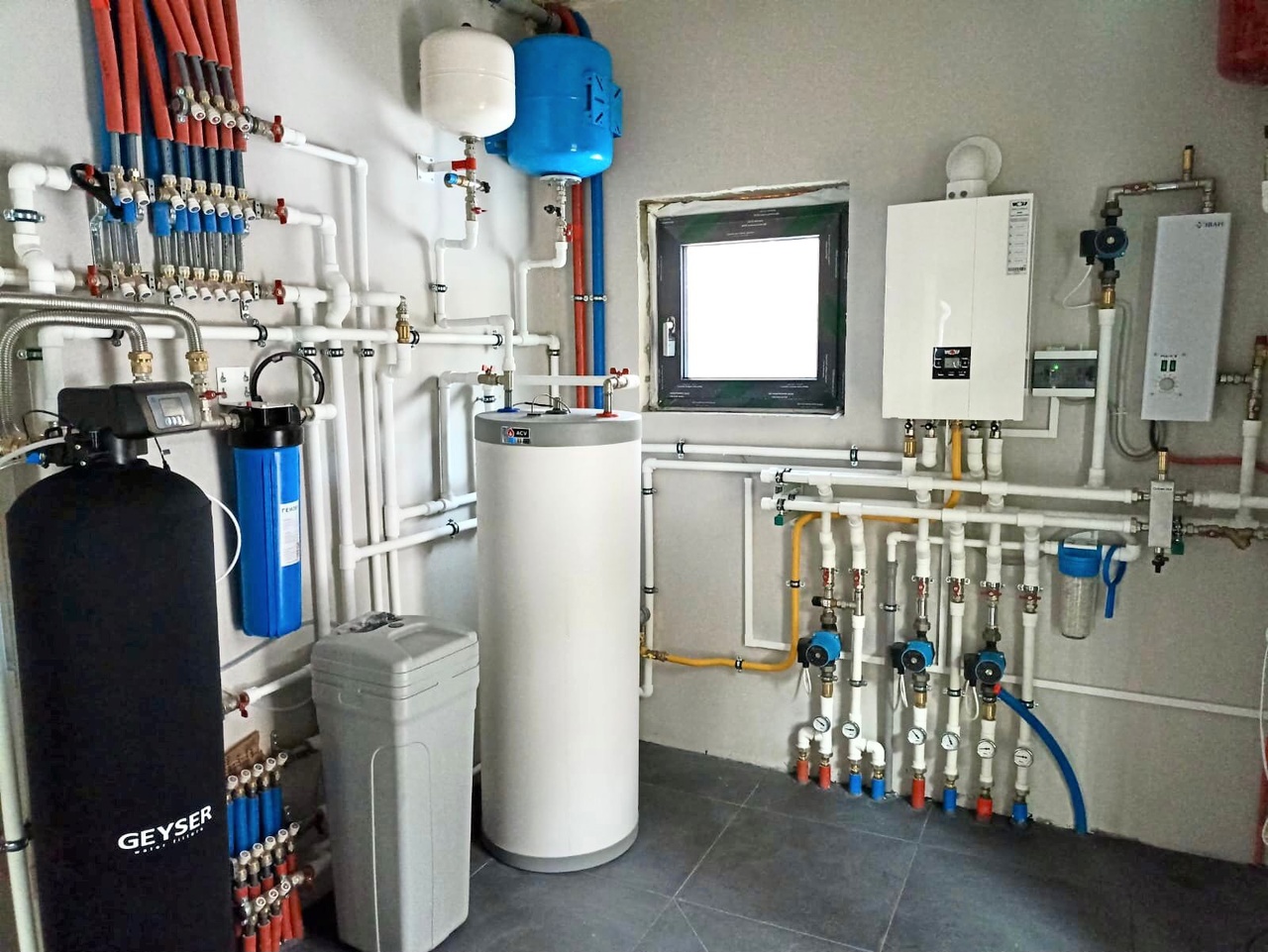

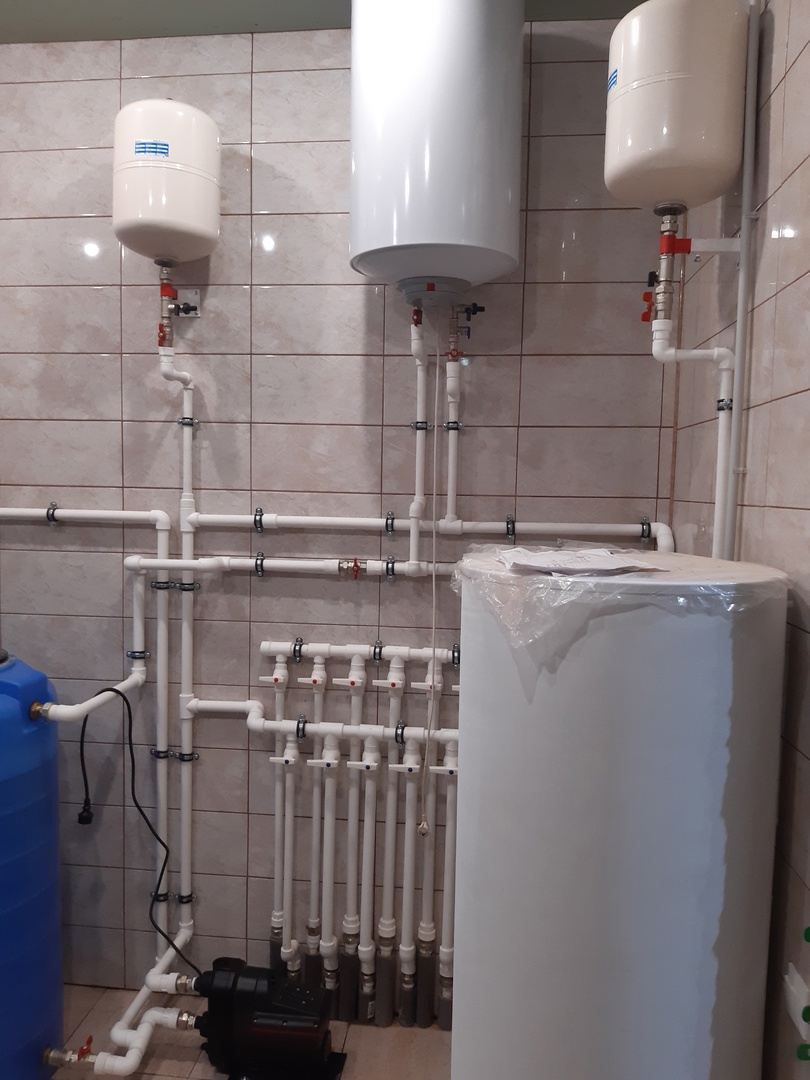

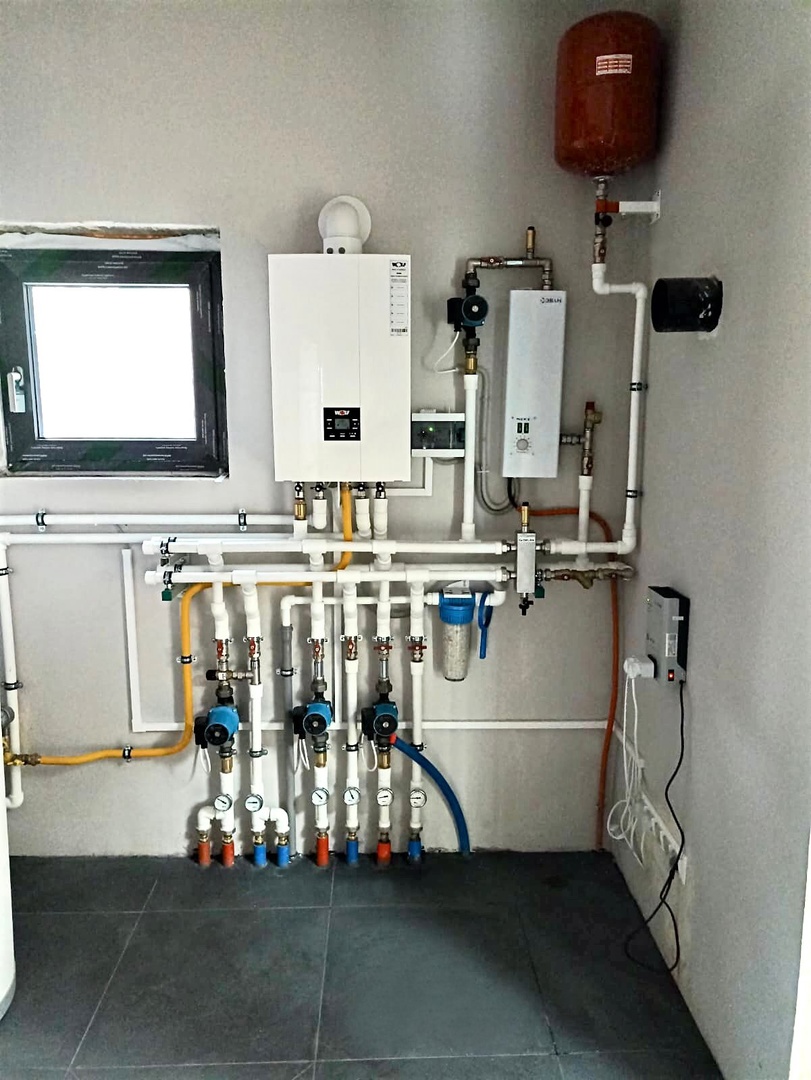

Здесь у нас подобралась котельная на основе газового 35-киловаттного Bosch GAZ-6000 и Бошевского же напольного бойлера на 200л.

Из особенностей

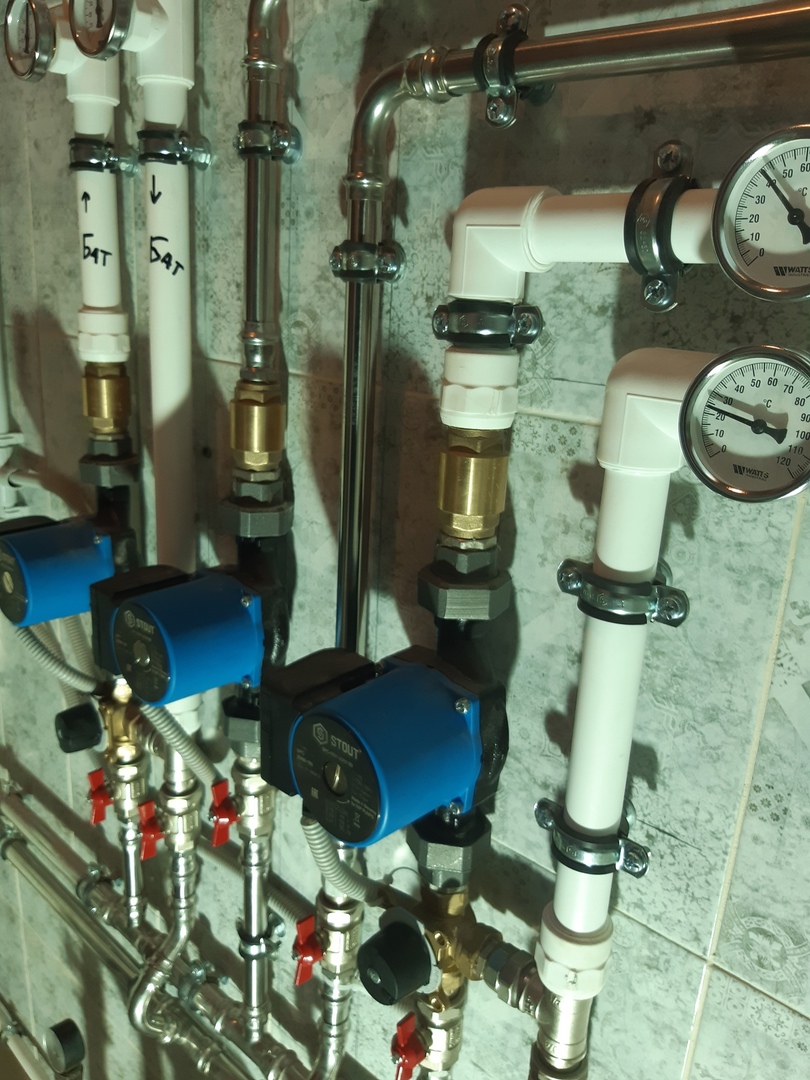

– раздача на систему отопления происходит за гидрострелкой Gidruss тремя насосными группами с частотными насосами Stout mini: двумя смесительными на теплые полы 1 и 2 этажа и 1 прямой на радиаторы

– нагрев бойлера происходит стандартно по приоритету напрямую от котла

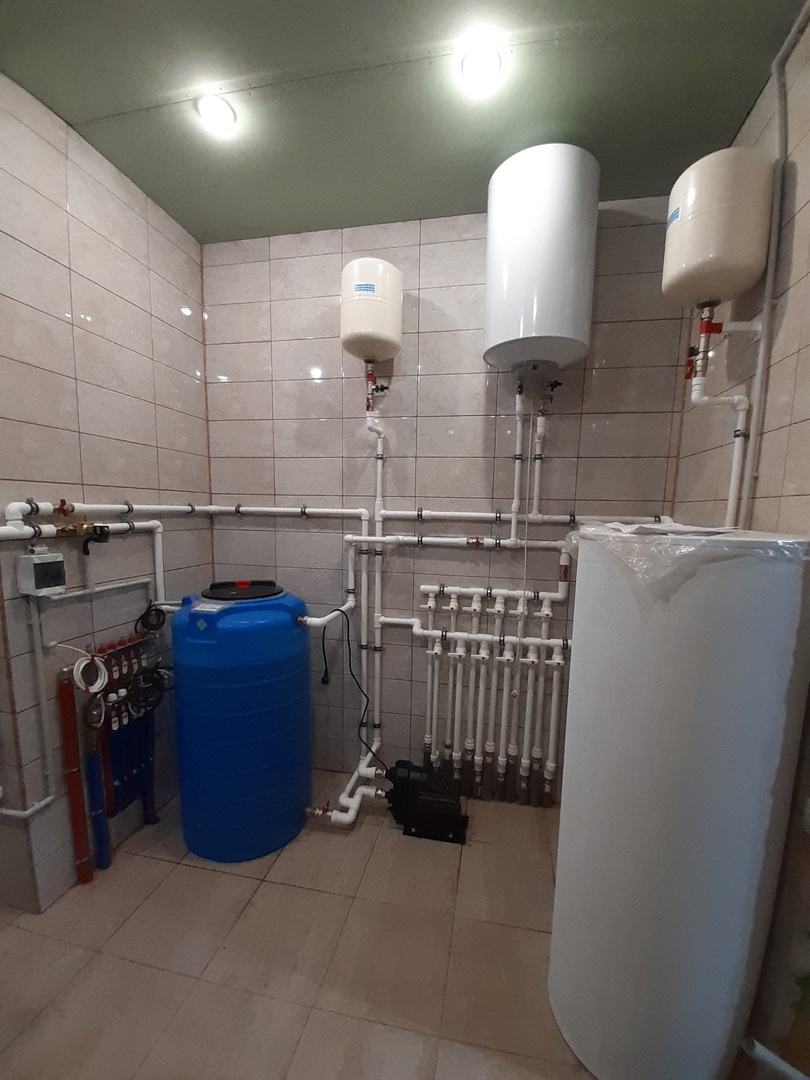

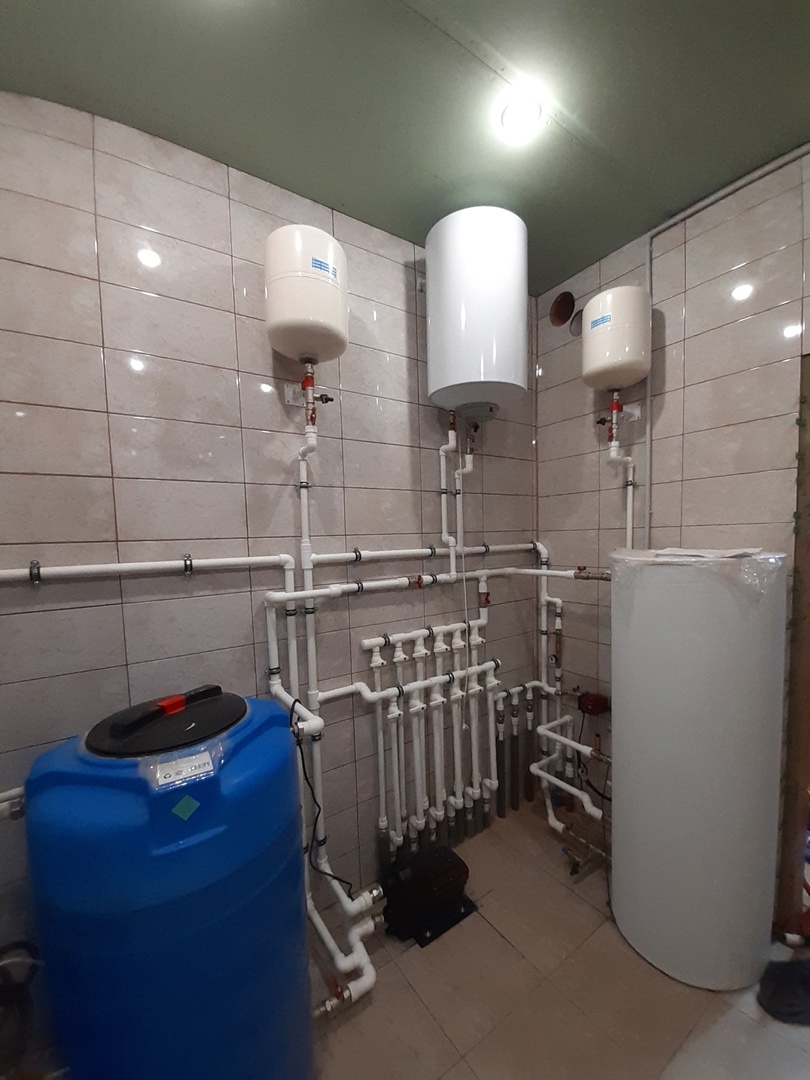

– предусмотрена накопительная емкость для холодной воды емкостью 200 литров со всеми сопутствующими приборами безопасности: механическим поплавком с запорным клапаном, электрическим выключателем уровня с электромагнитным клапаном на вводе

– по просьбе заказчика за емкостью добавлен резервный электрический накопительный водонагреватель. Кроме того, реализована обратная линия горячей воды от водонагревателя на емкость со сливом в канализацию. Это позволяет простым открытием двух кранов в любой момент ее промыть

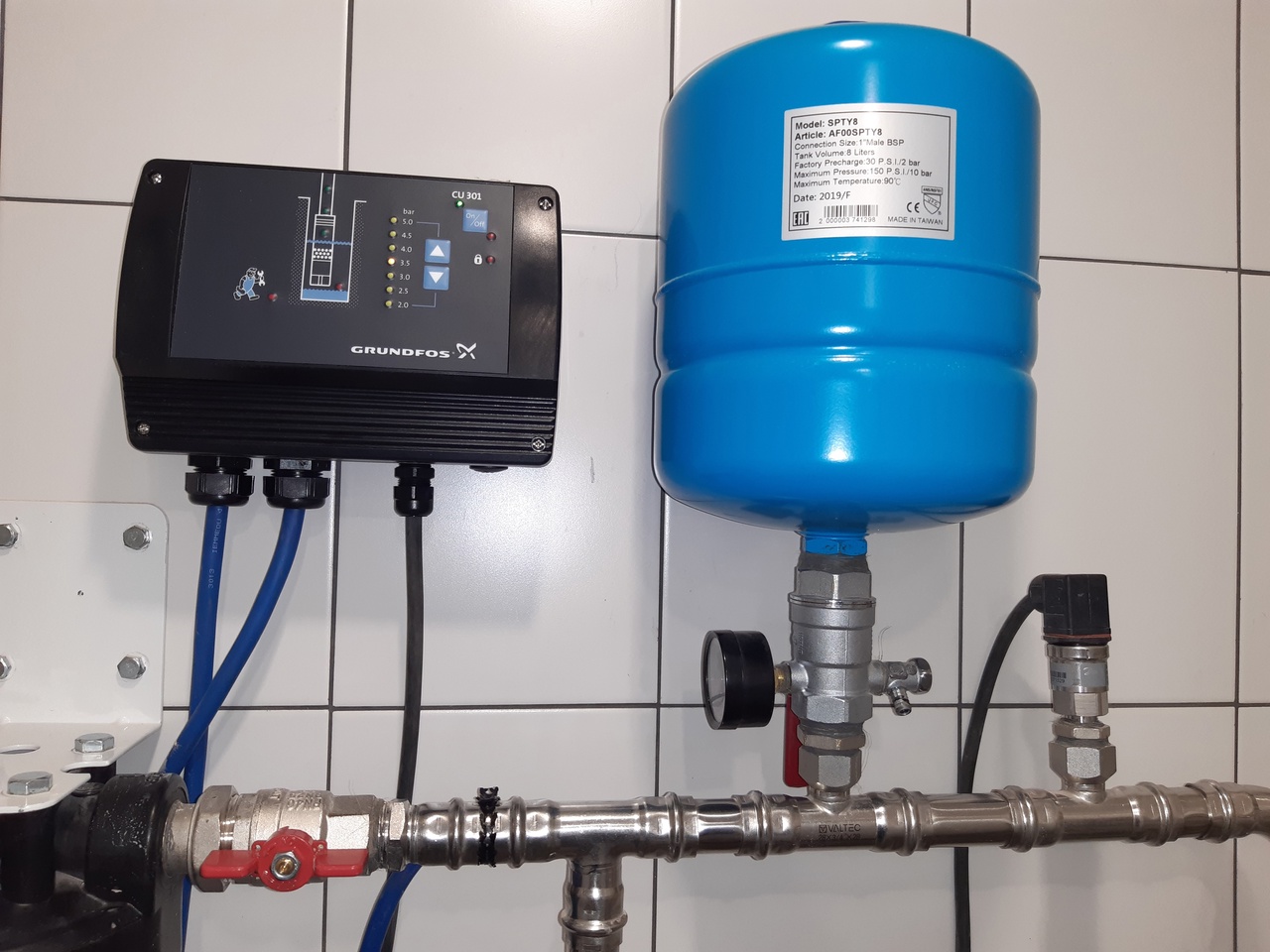

– за емкостью раздача воды в дом выполняется частотной станцией Grundfos Scala

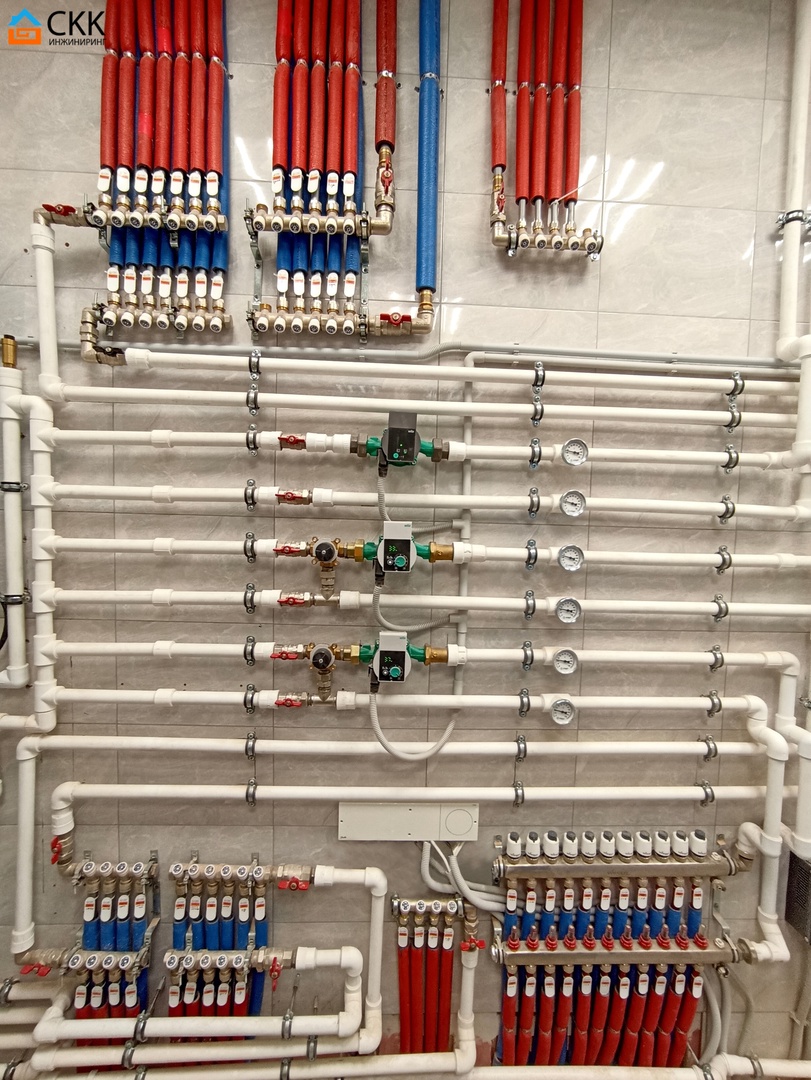

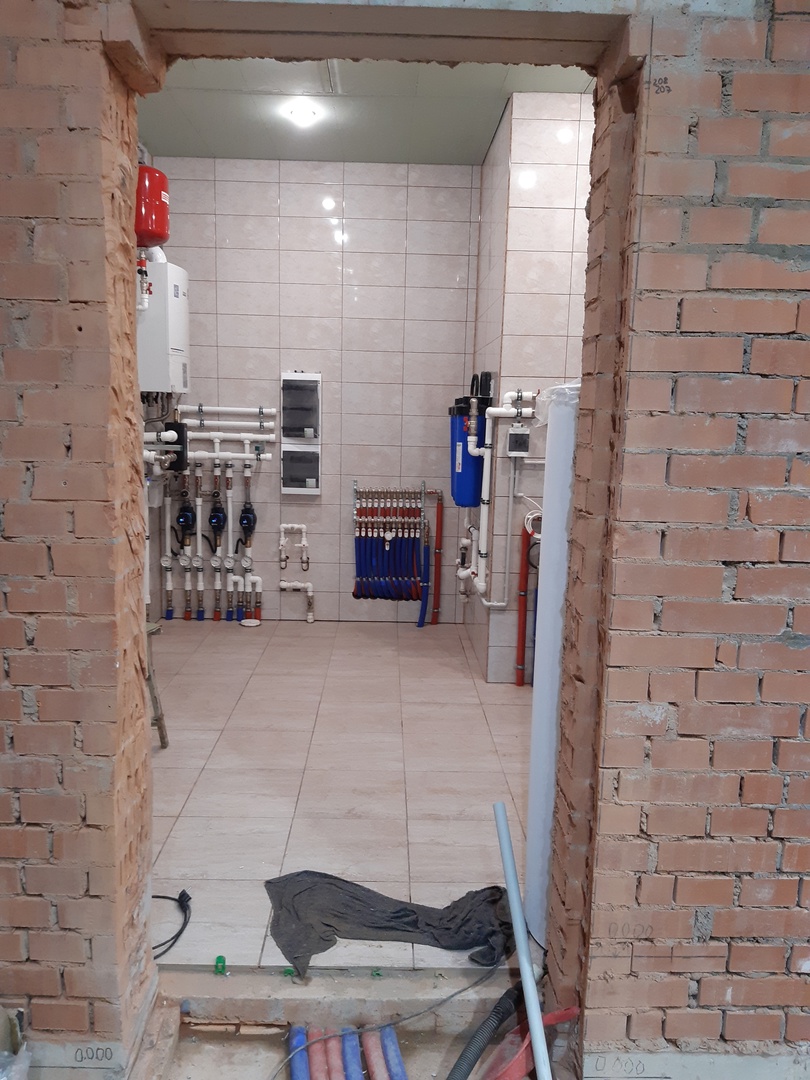

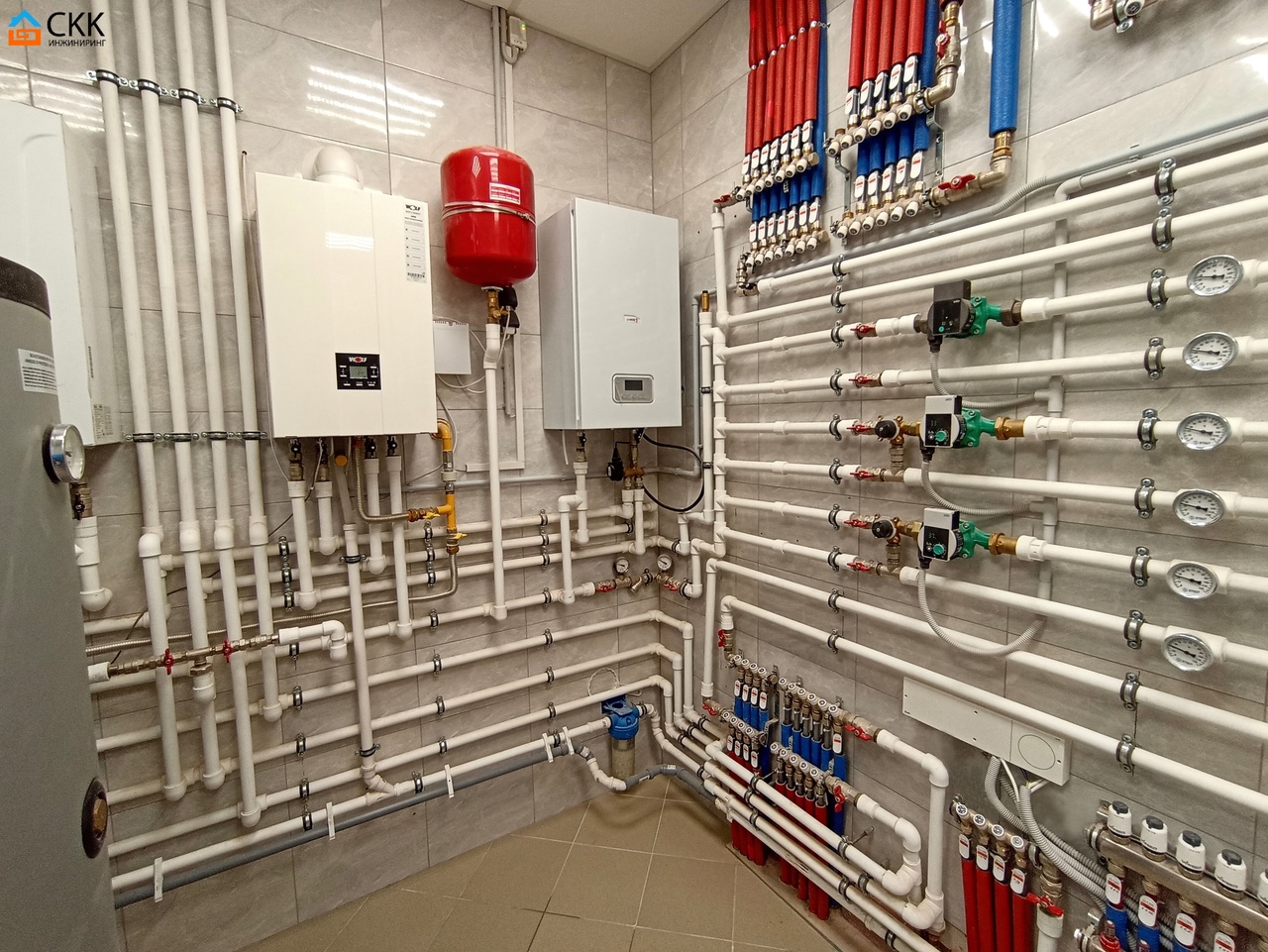

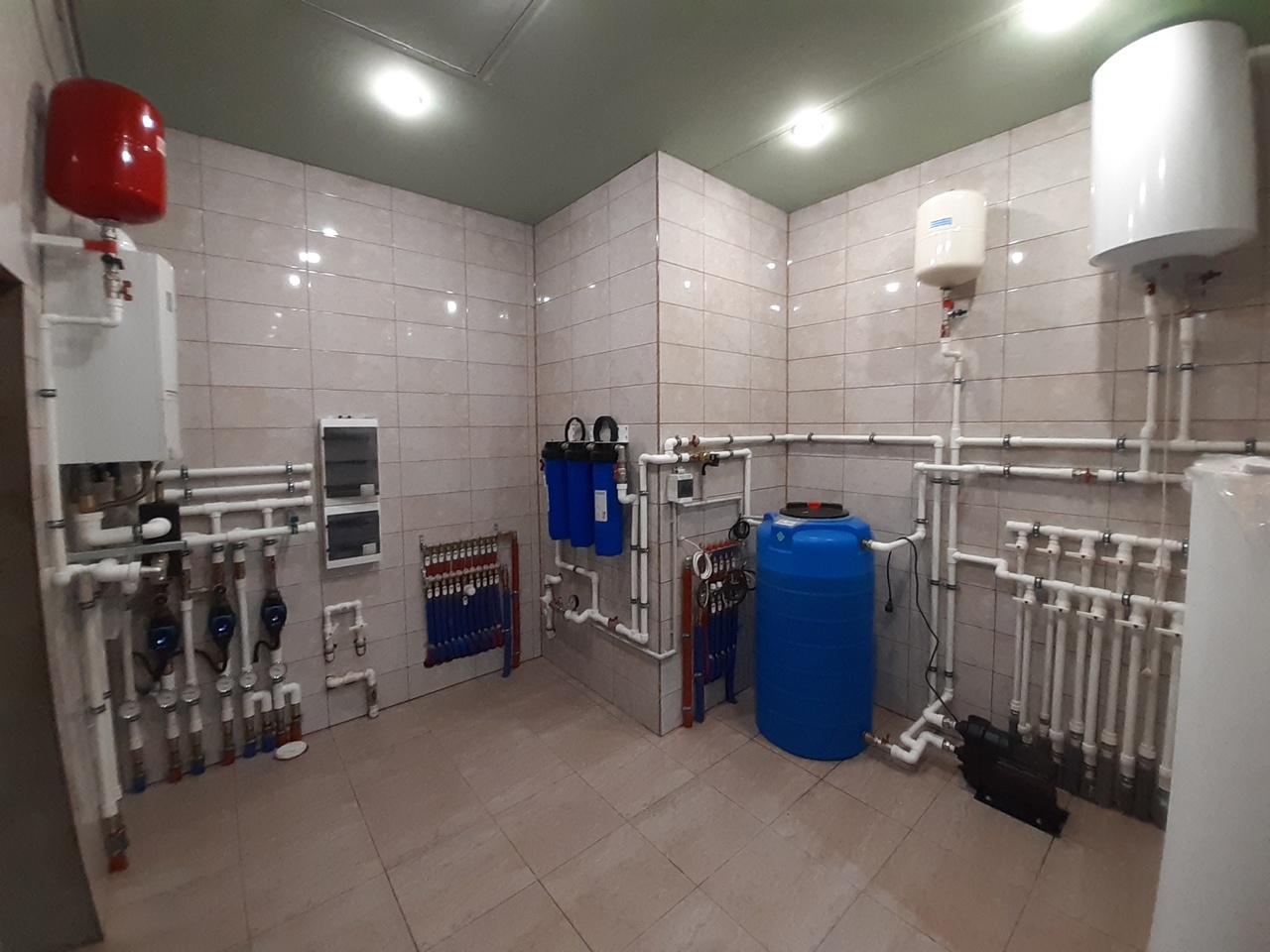

Котельная для дома 220м2 с бассейном и… очень много труб
Мы в своей работе над обвязкой стараемся никогда не усложнять, потому что понимаем: после запуска коммуницировать с котельной придется заказчику. И чем лаконичнее и проще будет сие создание, тем лучше для всех. Но, тут получился иной случай

Причины такие
— к вполне стандартным насосным узлам радиаторного отопления и теплых полов добавился водяной калорифер приточной вентиляции со своим циркуляционным кольцом, насосом и т.д. Все это обеспечивает теплом газовый котел Wolf FGB 35 кВт и резервный Protherm Skat

— бассейнщики для нагрева бассейна попросили отдельную трассу, не зависящую от общей системы, мощность 20 с лишним кВт. Это привело сюда конденсатник Baxi duo-TEC Compact

— накопительная емкость с частотной станцией Pedrollo DG PED. При нестабильном давлении в центральном водопроводе и вообще любых проблемах с ним, эта комбинация на 100% гарантирует прекрасные 3-4 Бар (сколько пожелает заказчик) для всех точек водоразбора хоть при последовательном, хоть при одновременном включении

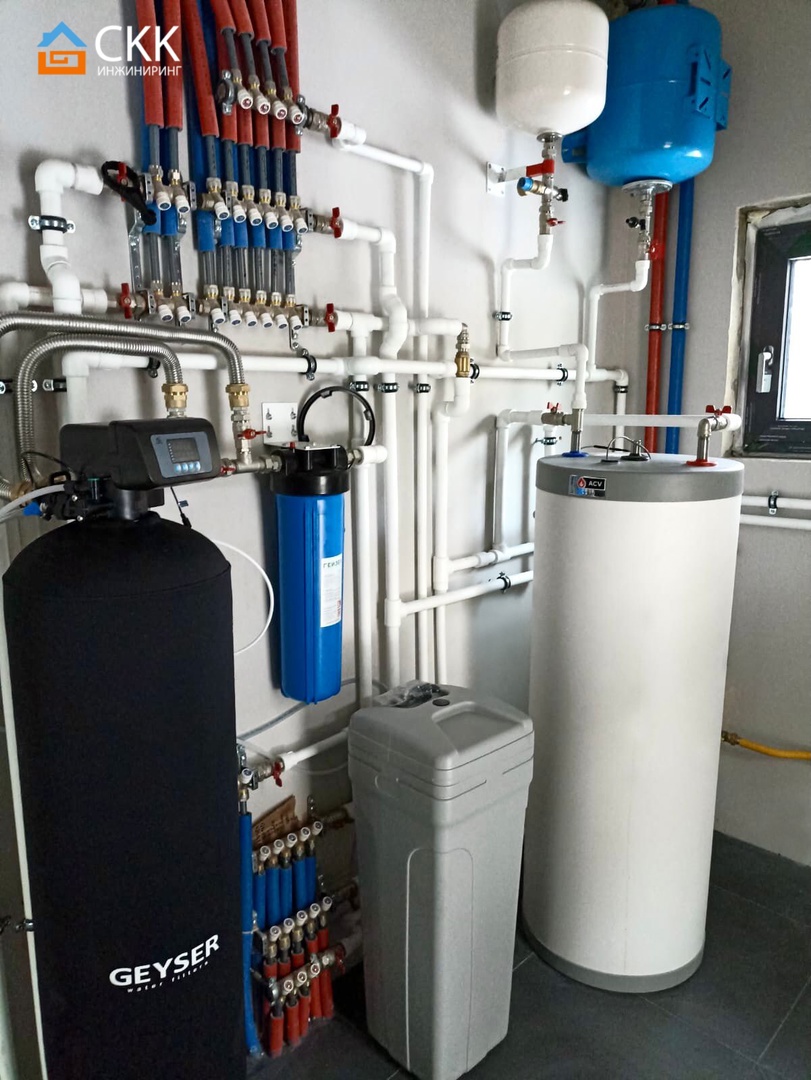

— система водоподготовки Экодар с колонной и солевым баком, а также УФ лампой, в принципе необходимой после емкости

Автоматическое управление всем этим добром настроено так:
— термостаты покомнатно для теплых полов
— термостаты с регулировкой скорости вентиляторов для внутрипольных конвекторов бассейна
— центральный блок Myheat Smart 2 с управлением газовым котлом по цифровой шине (погодозависимое управление отоплением и нагревом горячей воды в бойлере)

Обычно мы в своей практике не беремся за монтаж котельных, когда вся инженерия была до этого смонтирована другими организациями и не по нашим проектам. Особенно, если организации эти не специализированные, а так называемые «специалисты широкого профиля», т.к. обычные строители, которые захотели дополнительно «подзаработать».

Причина проста: обвязка котельной в таких случаях ставится в рамки, иногда совсем некорректные, которые нам задали эти вот исполнители.
И плюсом, за пуском котельной тянется еще пуск всей системы отопления, которую мы, во-первых, вынуждены изучать с нуля и, во-вторых, в монтаже которой могут выявляться ошибки, исправление которых ложится в итоге на нас.

Отчасти так было и на этом объекте. Трубы из пола были выведены с отклонением от проектных привязок.

В итоге с подключением к ним нержавейки возникли проблемы. Трубу холодной воды строители вообще забыли заложить.

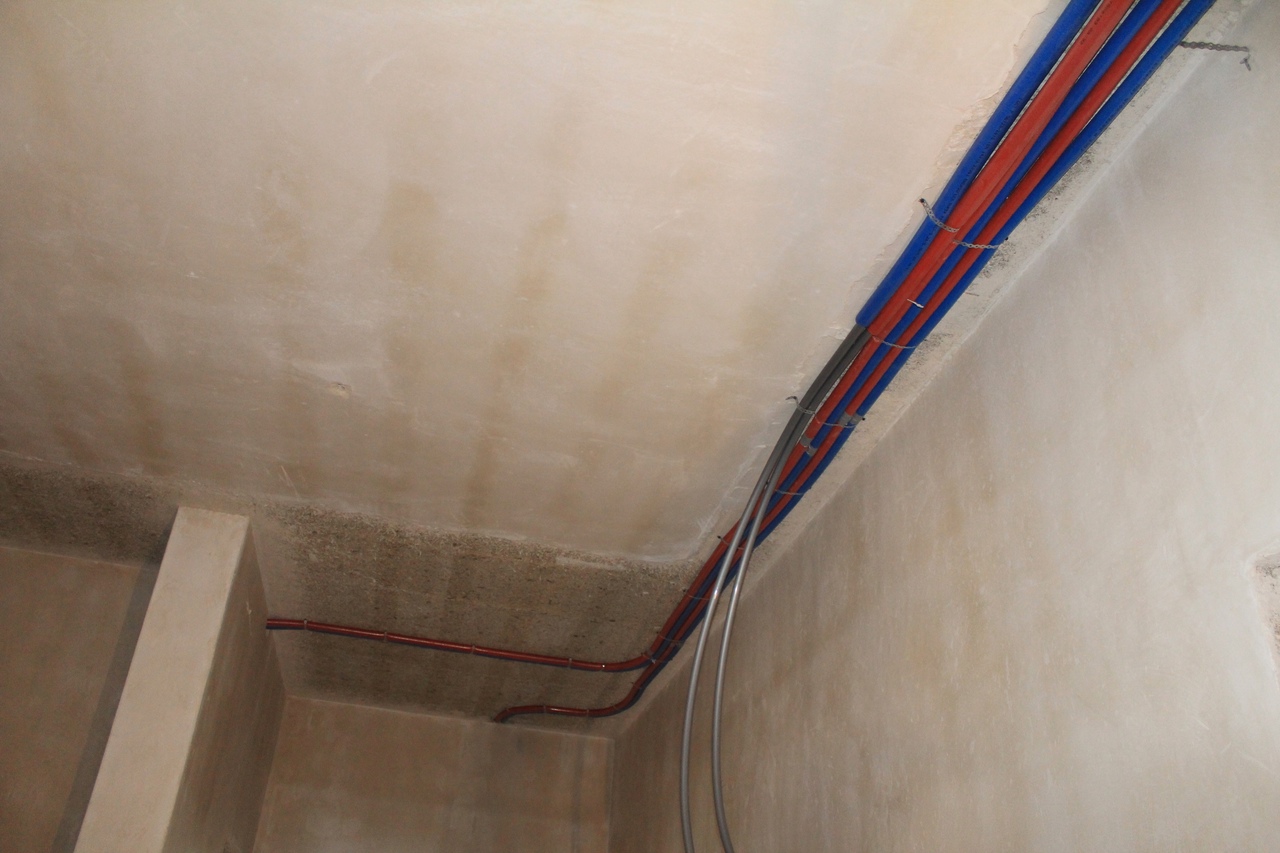

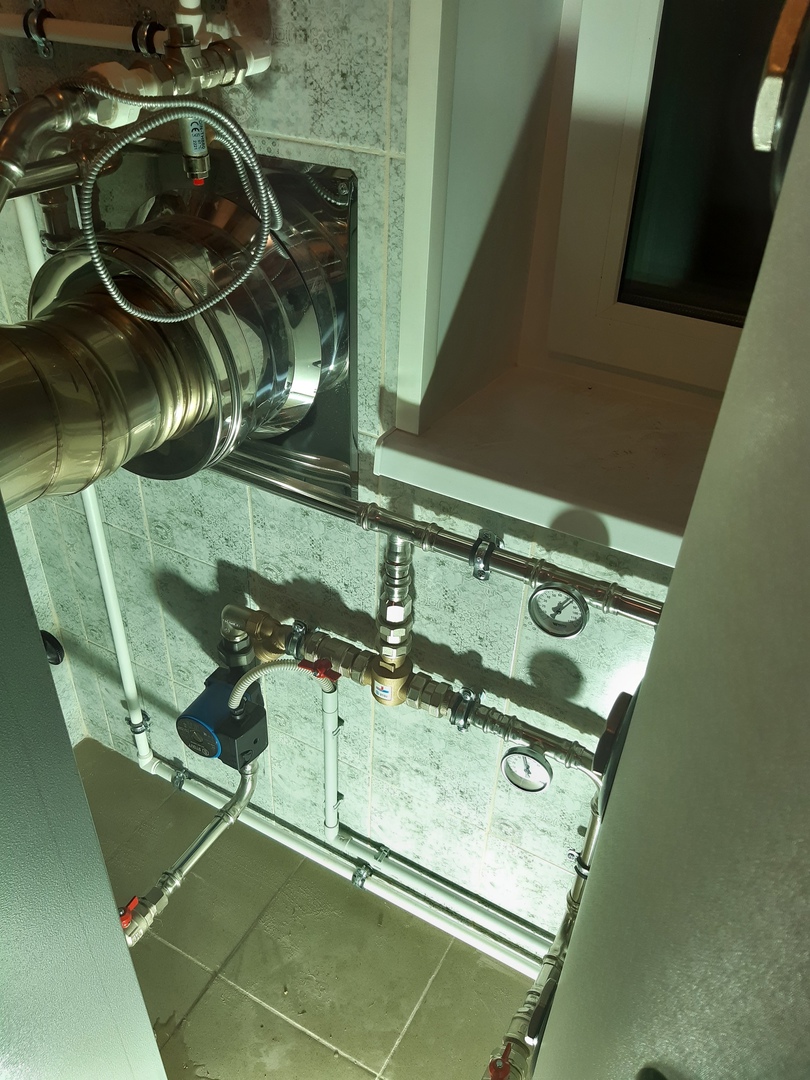

В итоге ее пришлось прокладывать по потолку, затем в штробе почти до пола, чтобы более менее встроить ее в проектную обвязку.Про внешний вид коллекторов даже не будем упоминать..

Переделывали все полностью.

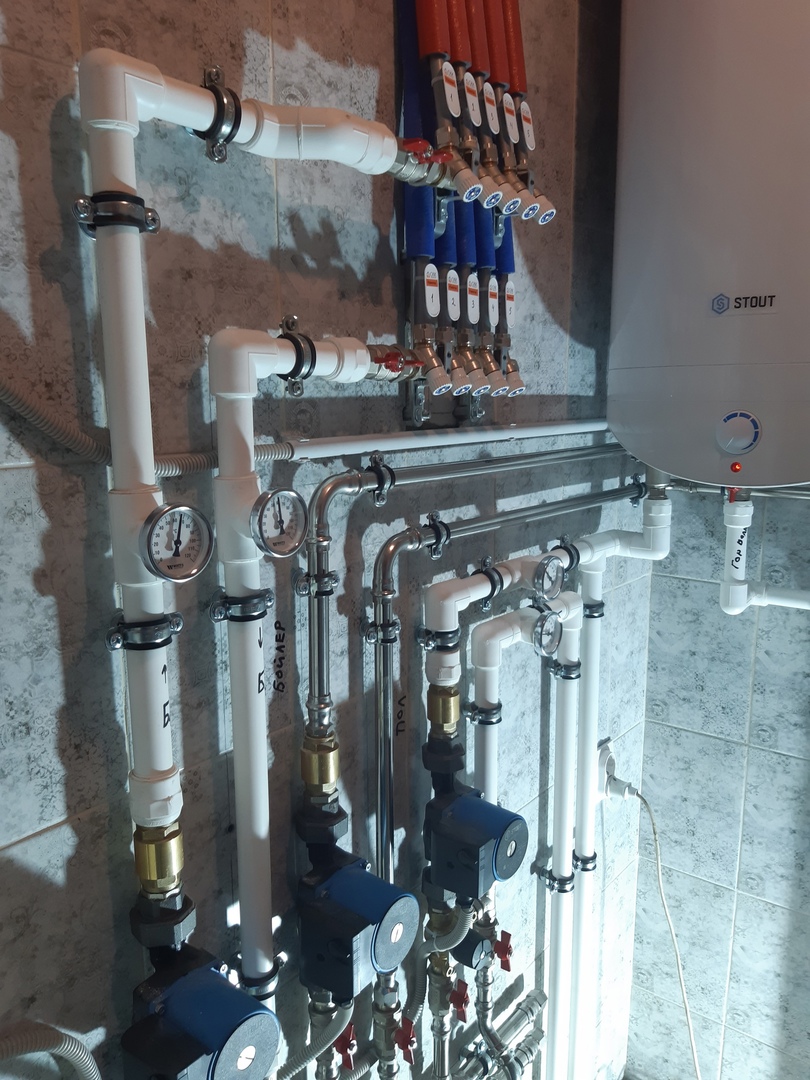

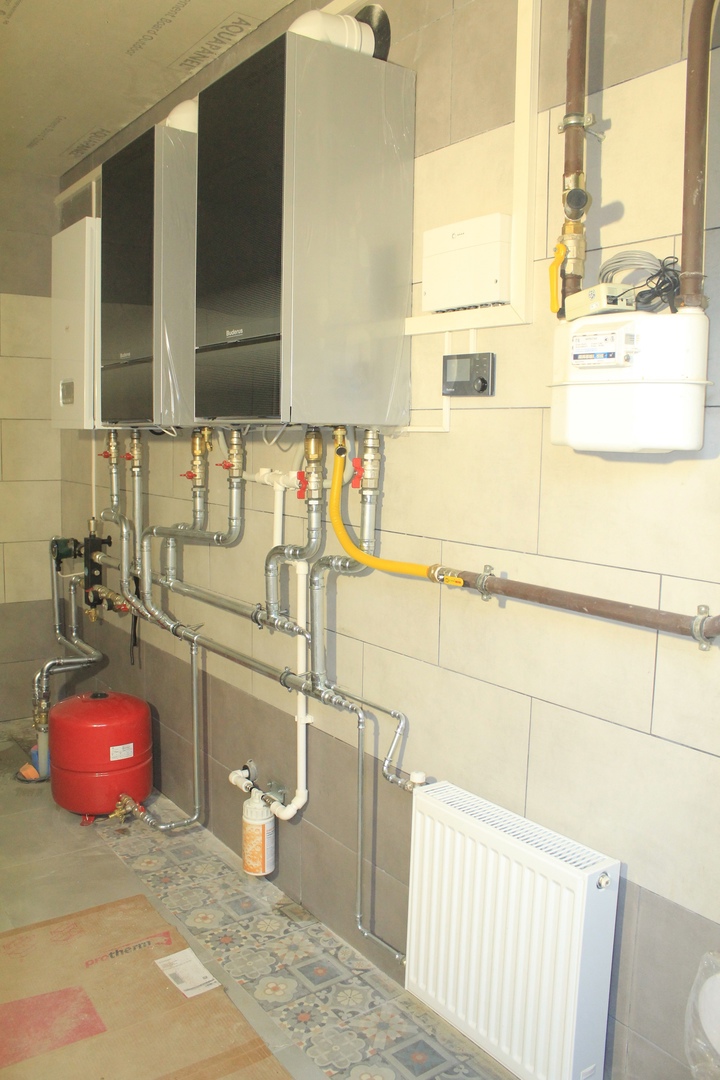

Итоговый результат - на фото.

Пока котельная включена на резервном электрокотле Эван Next 7. Конденсационный Wolf FGB 35 ждет пуска газа.

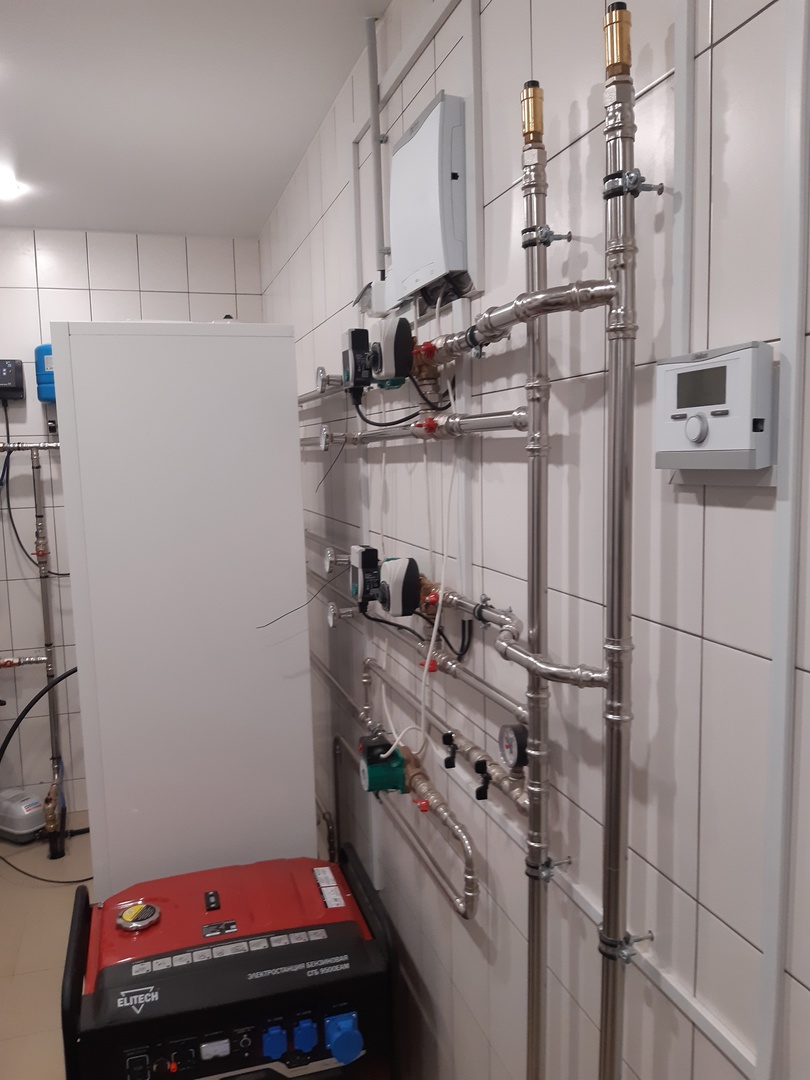

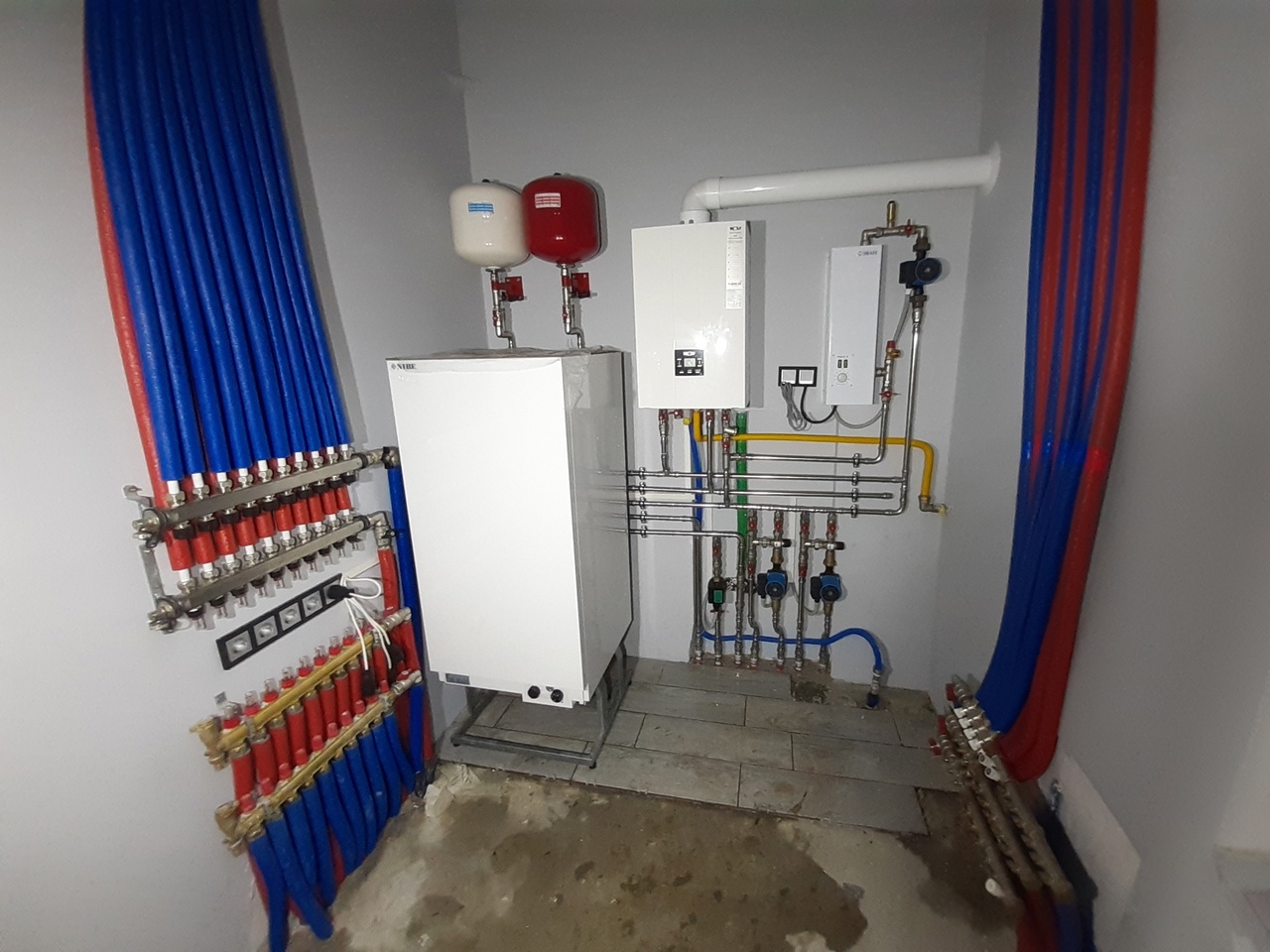

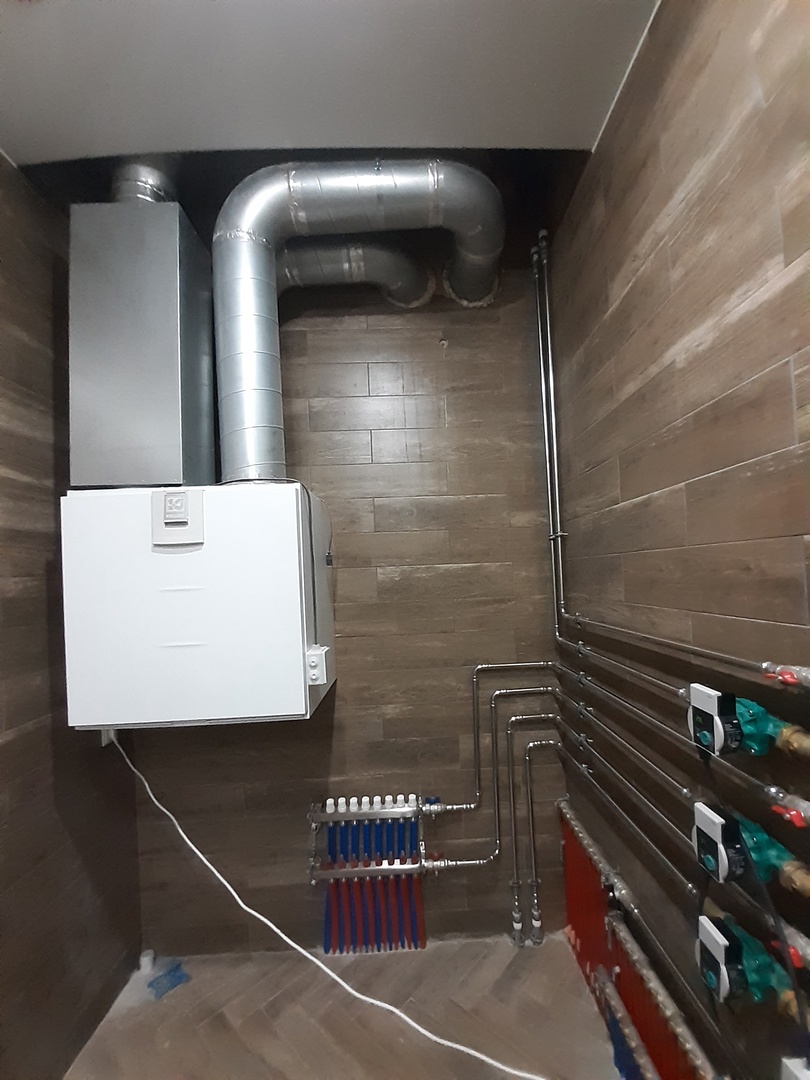

Здесь дом площадью около 350м2 и баня отапливаются от отдельно стоящей газовой котельной на котлах #Vaillant ecoTEC (основной конденсатник) и eloBlock (резервный электрокотел).

Приготовление горячей воды – от бойлера #NIBE VLM 300KS из нержавейки.

Финская система вентиляции #Vallox смонтирована в доме и бане.

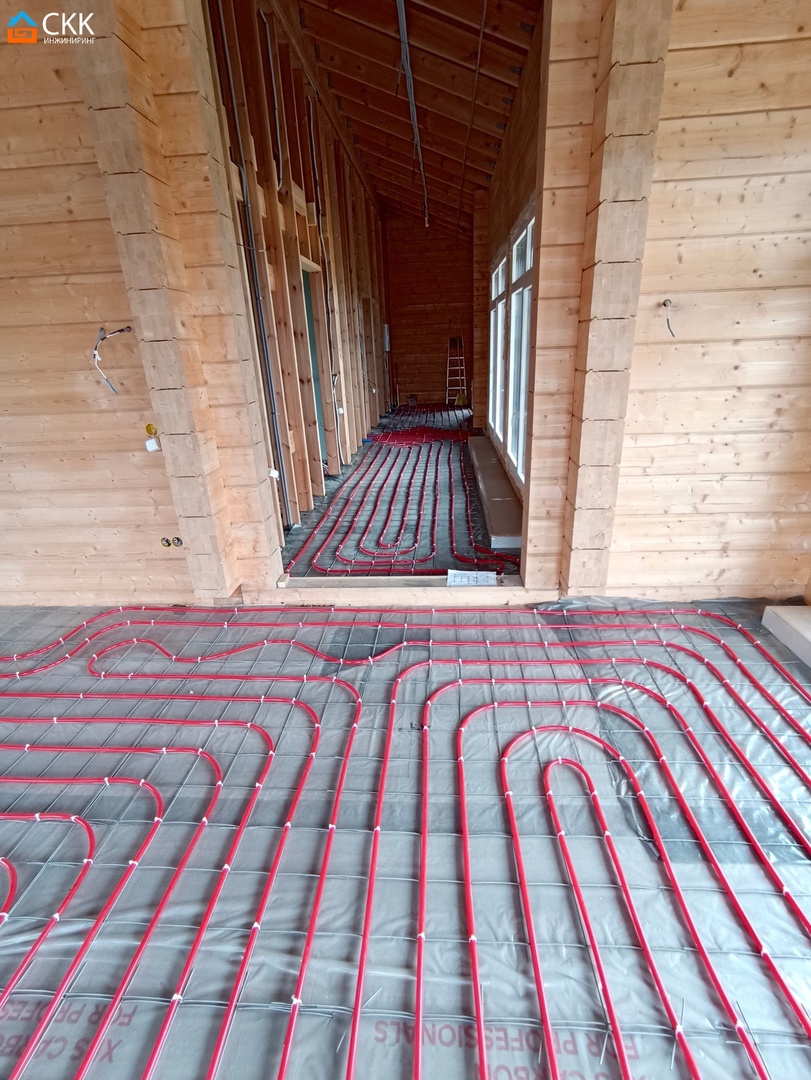

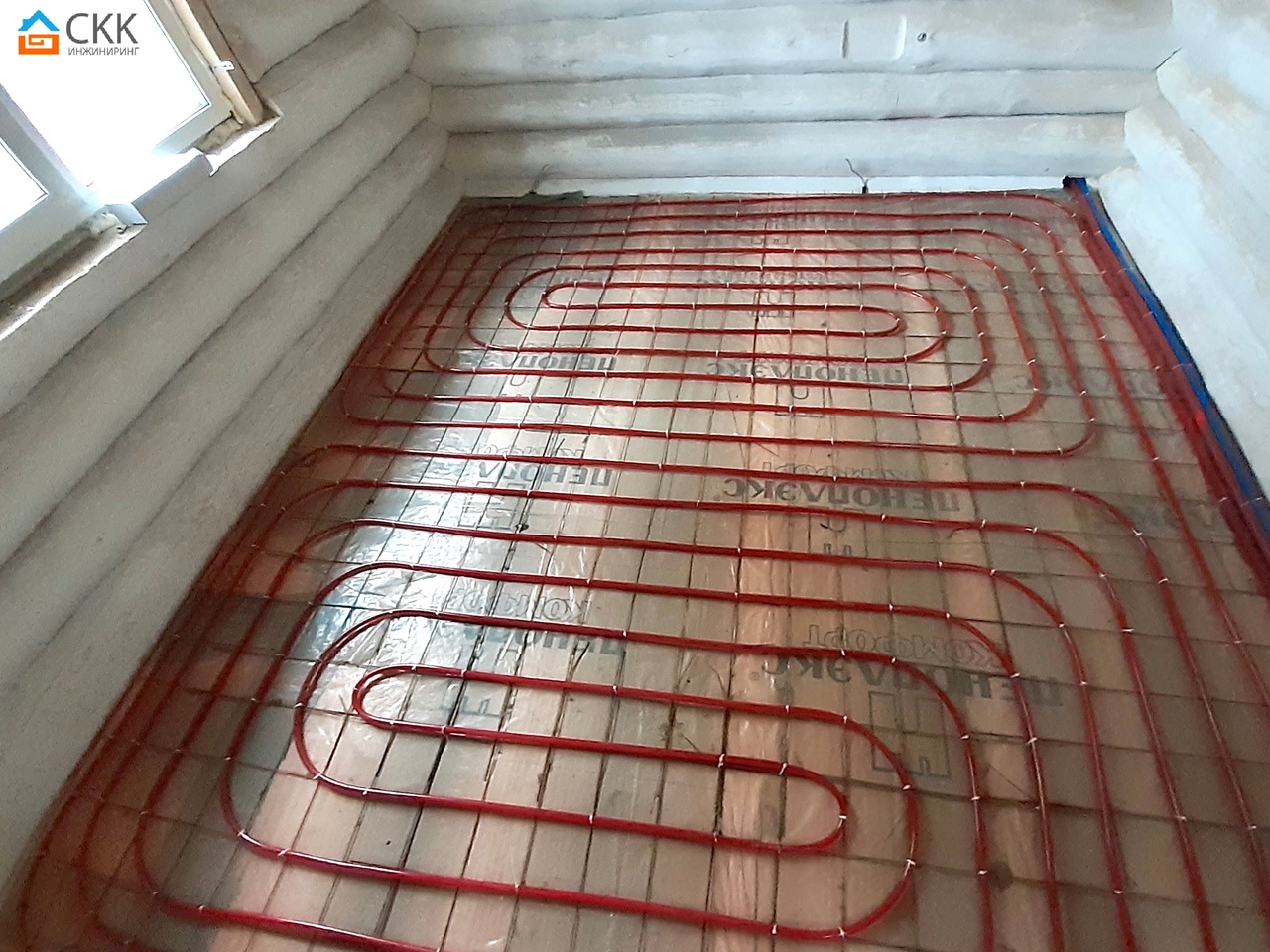

Завершили последний этап работ на этом интересном объекте, который состоял в укладке теплых полов на 2 этаже.

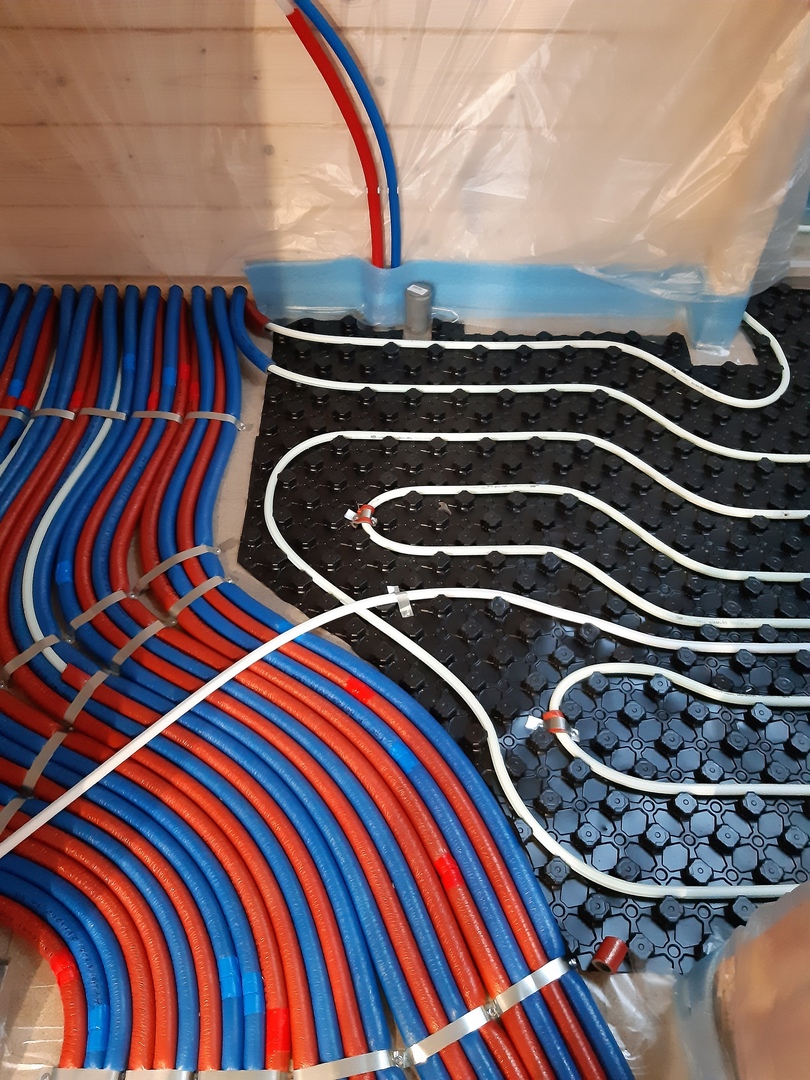

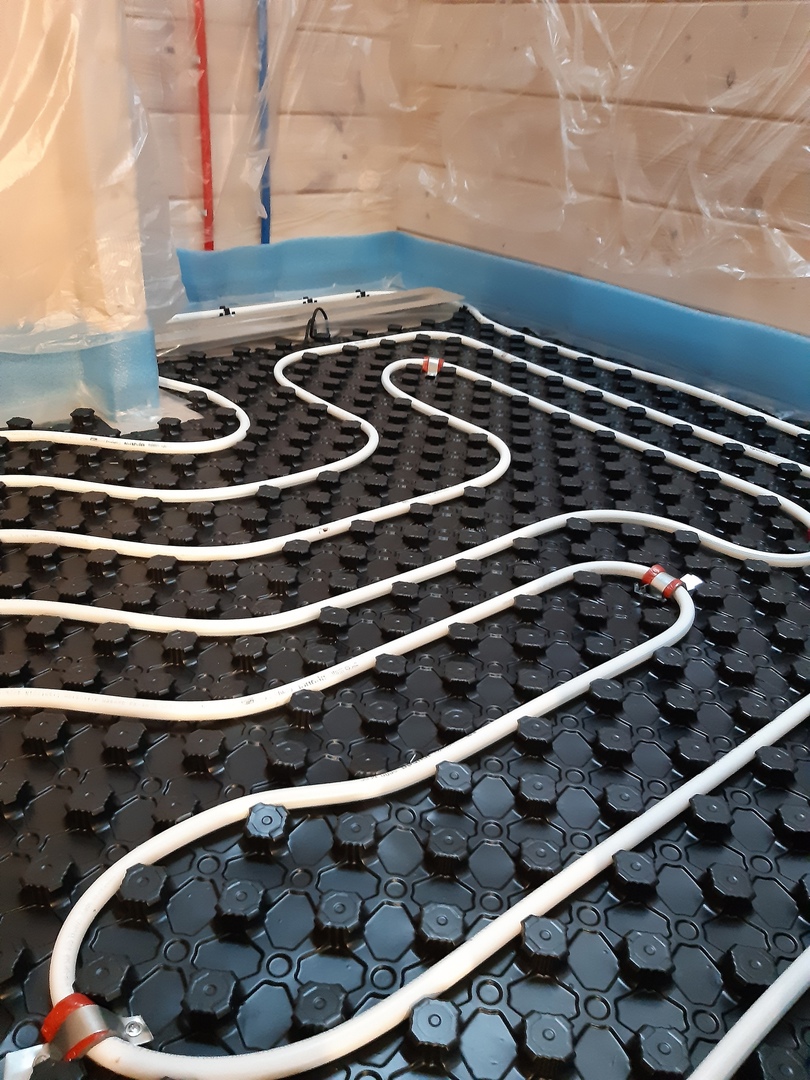

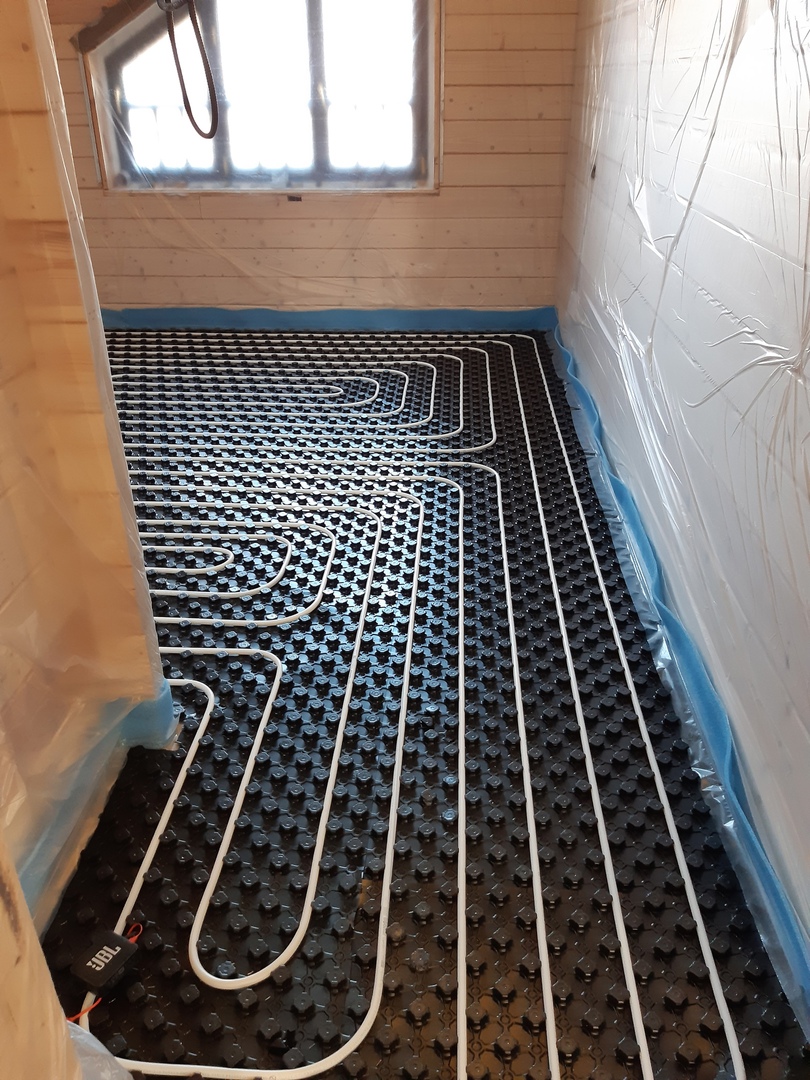

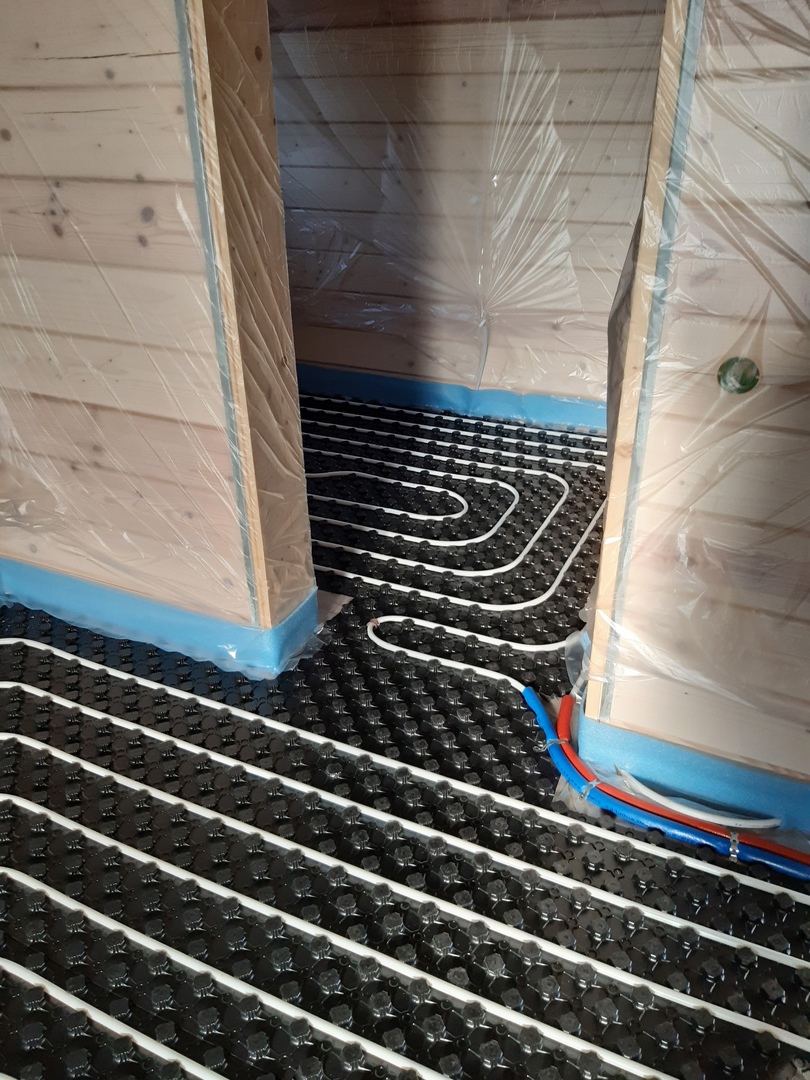

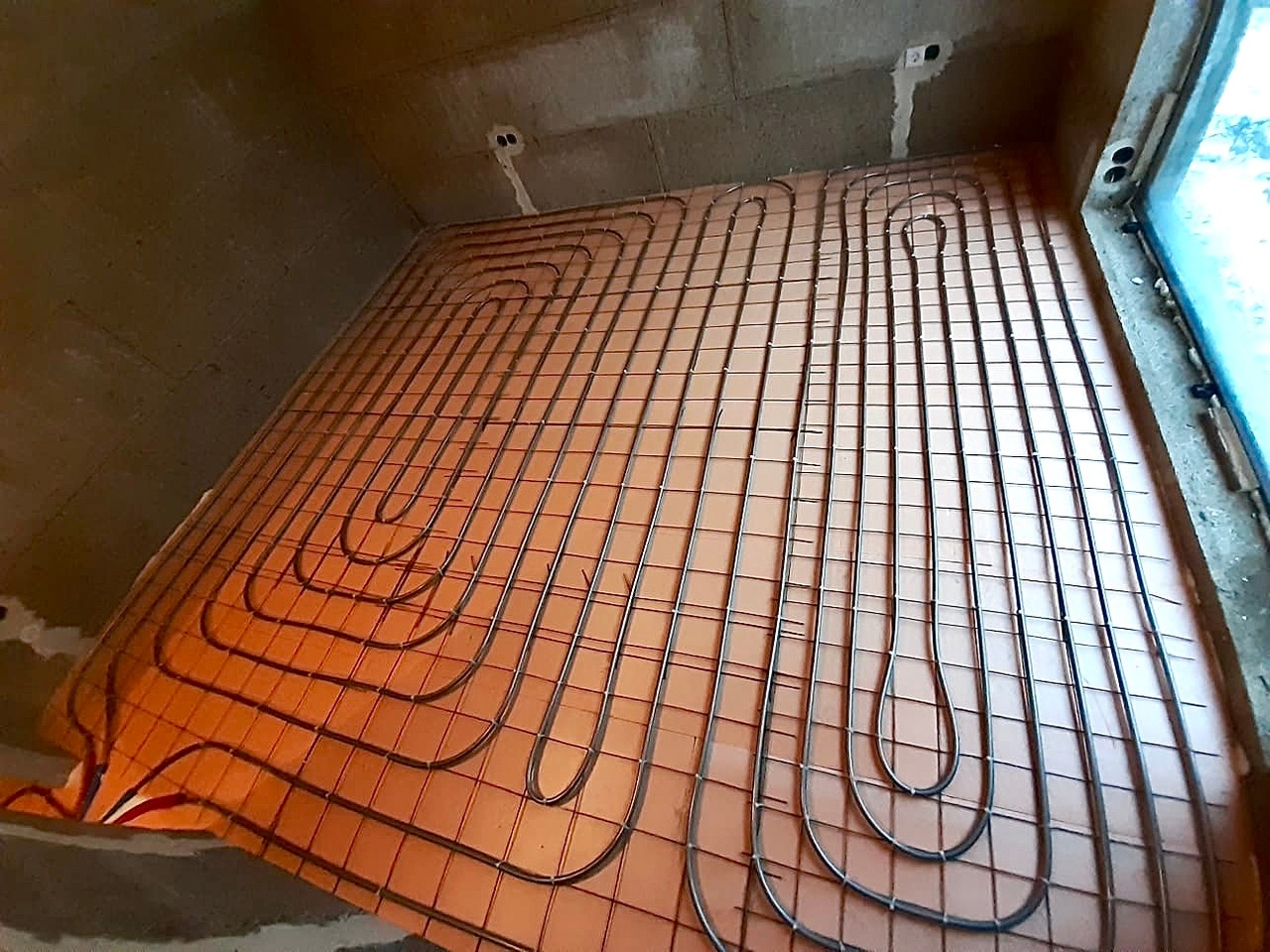

Несмотря на деревянное перекрытие, тут неизменно планировалась стандартная схема теплых полов с заливкой стяжки. Единственная особенность – вся совокупная высота «пирога» полов должна была составлять всего 6см. По этой причине полюбившаяся нам труба #Uponor разложена довольно редким для нас способом – по «бобышкам» #Stout, причем без пенопластовой подложки.

Работа выполнена за 2 дня. Система опрессована и сдана под заливку.

А нам осталось дождаться полной готовности стяжки, чтобы подключить 2 этаж к исправно функционирующей 2й год системе отопления 1 этажа основного дома и отдельно стоящего гаража.

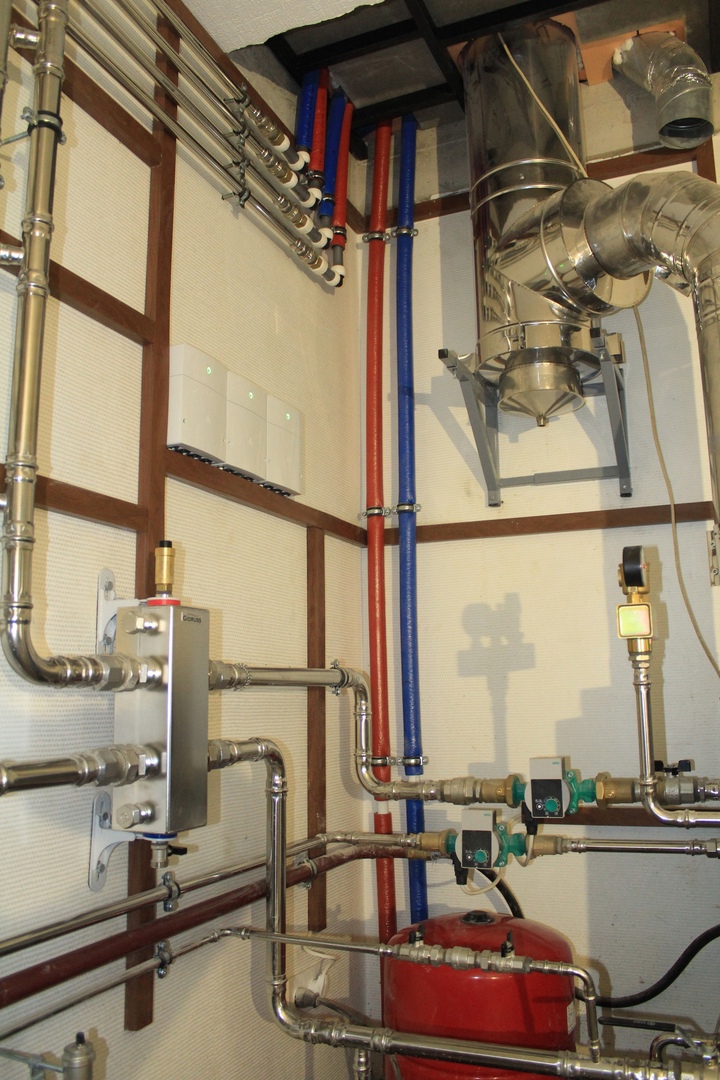

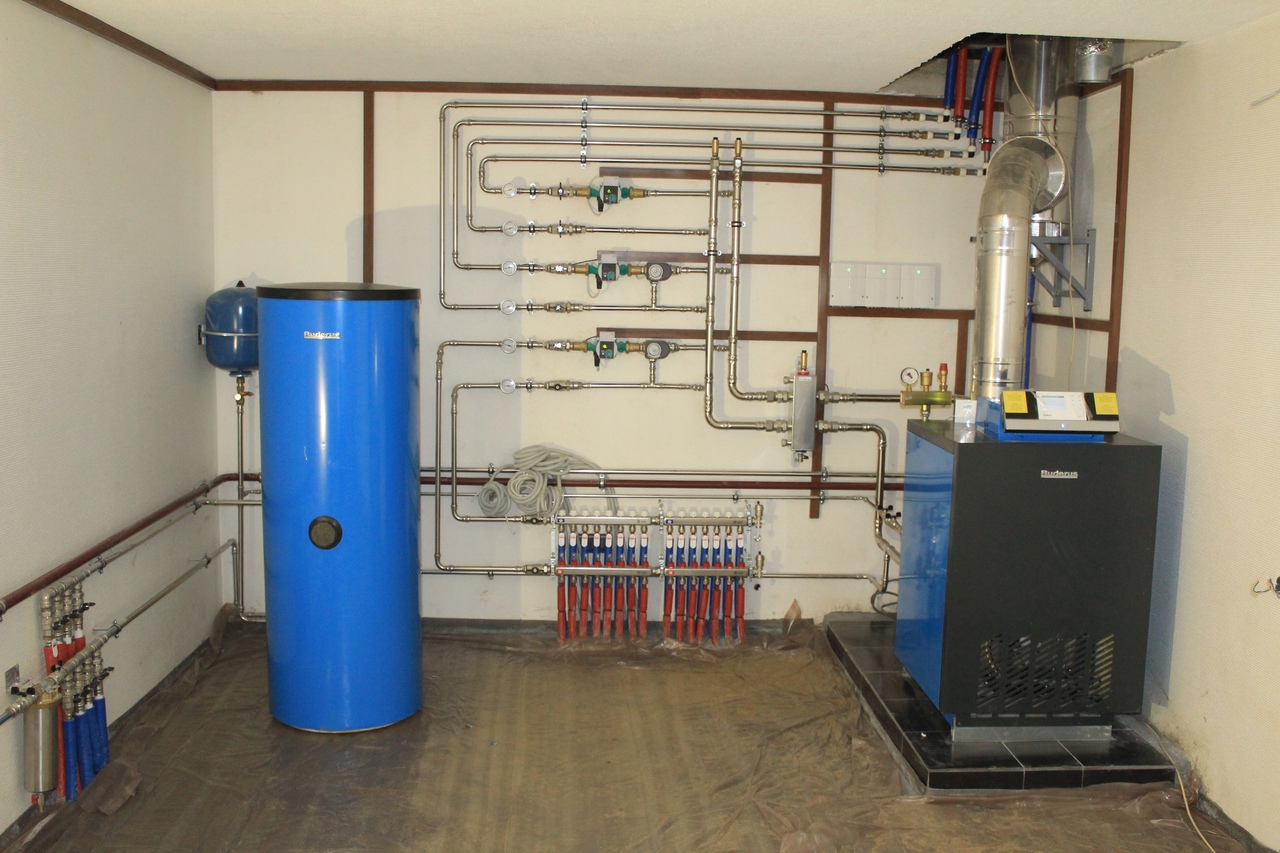

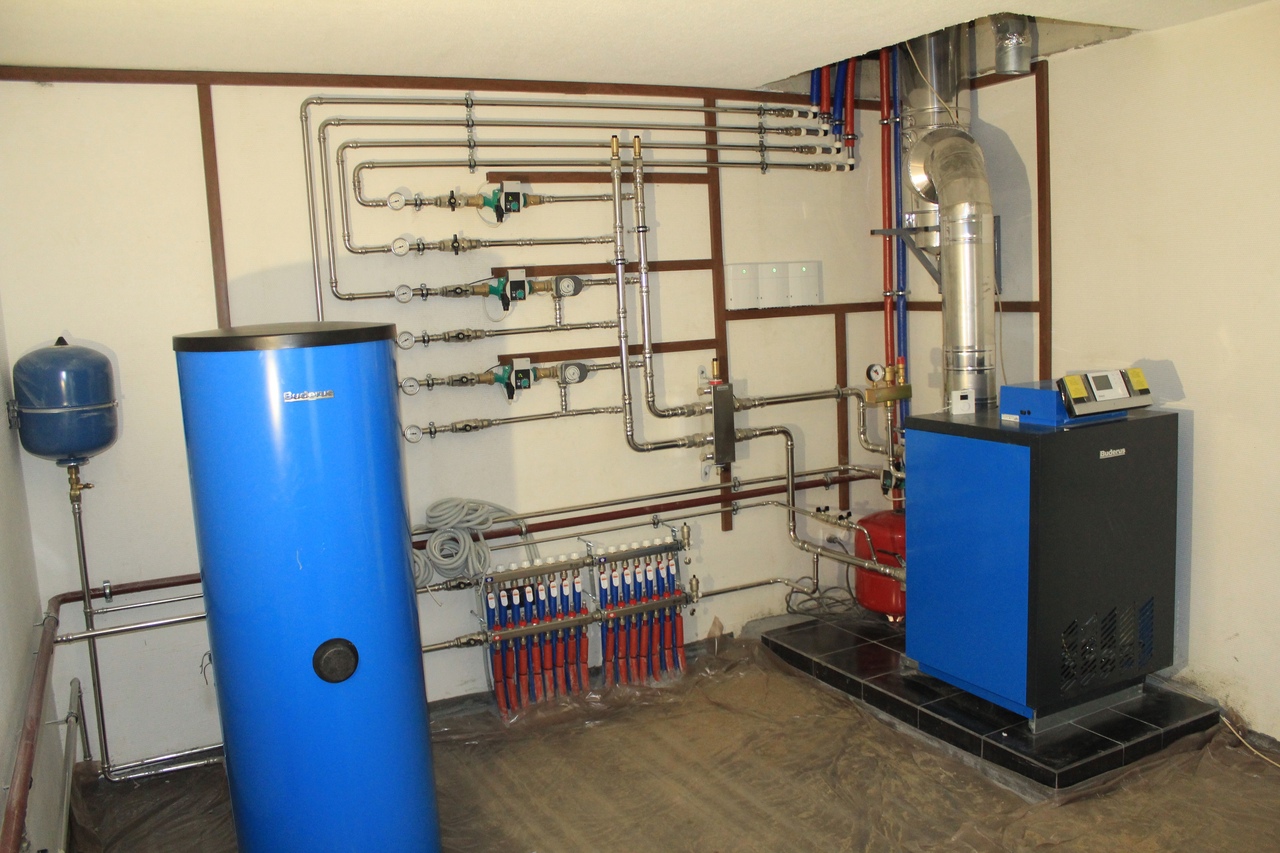

Закончили монтаж газовой котельной на базе классического атмосферного котла из старого доброго чугуна – Buderus Logano G234 мощностью 44 кВт.

Многие котлы этой модели верой и правдой больше десятка лет служат своим хозяевам, не вызывая ни единого нарекания. И наша Заказчица как раз подтвердила именно такой случай - вот уже много лет в другом ее доме исправно работает точно такой же котел.

Принцип работы именно этой котельной несложен

Котел G234 WS работает попеременно на загрузку гидрострелки для нужд отопления и на загрузку бойлера для нужд ГВС, отдавая предпочтение последнему (пресловутый приоритет ГВС)

За гидрострелкой расположены 3 насосных группы: 2 смесительных для теплых полов цоколя и 1 этажа соответственно, и 1 прямая для будущей системы отопления 2 этажа на основе теплых плинтусов

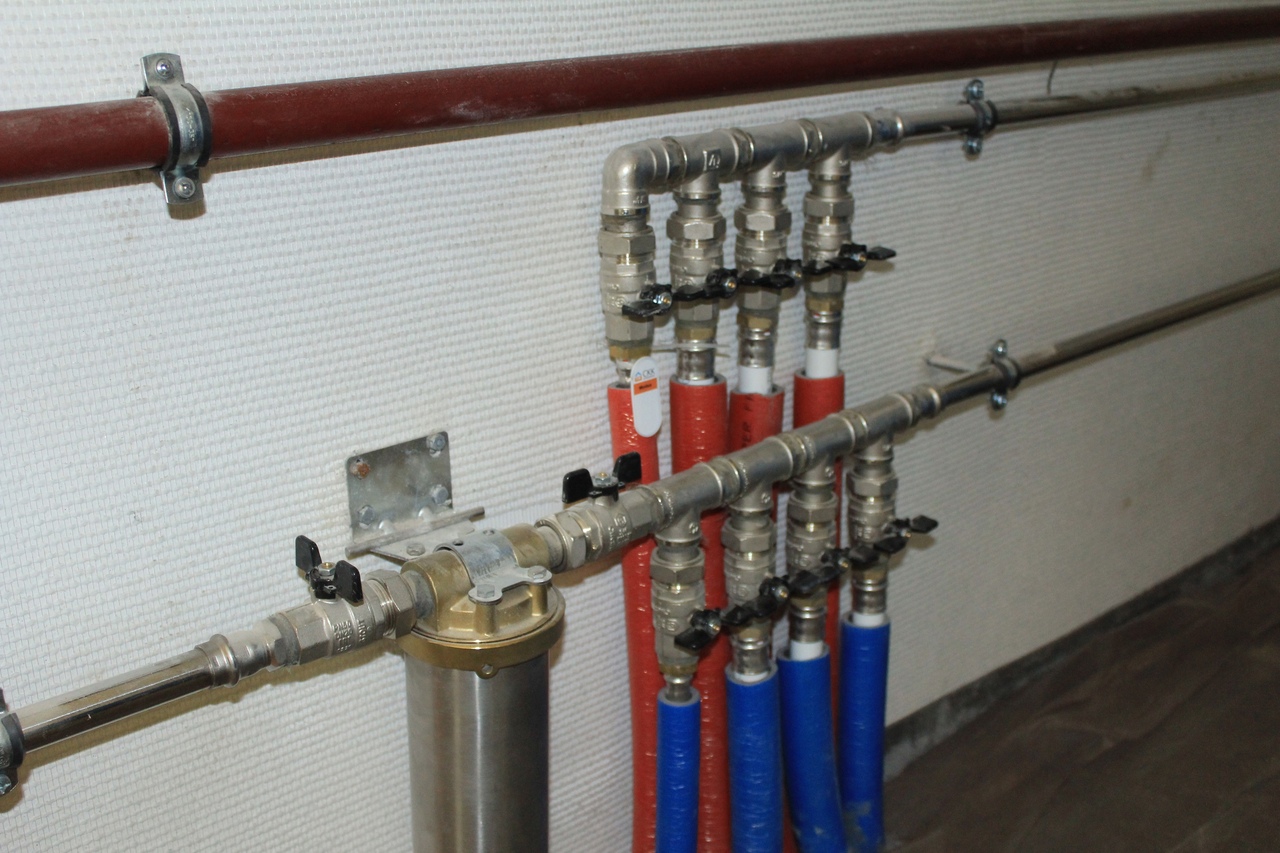

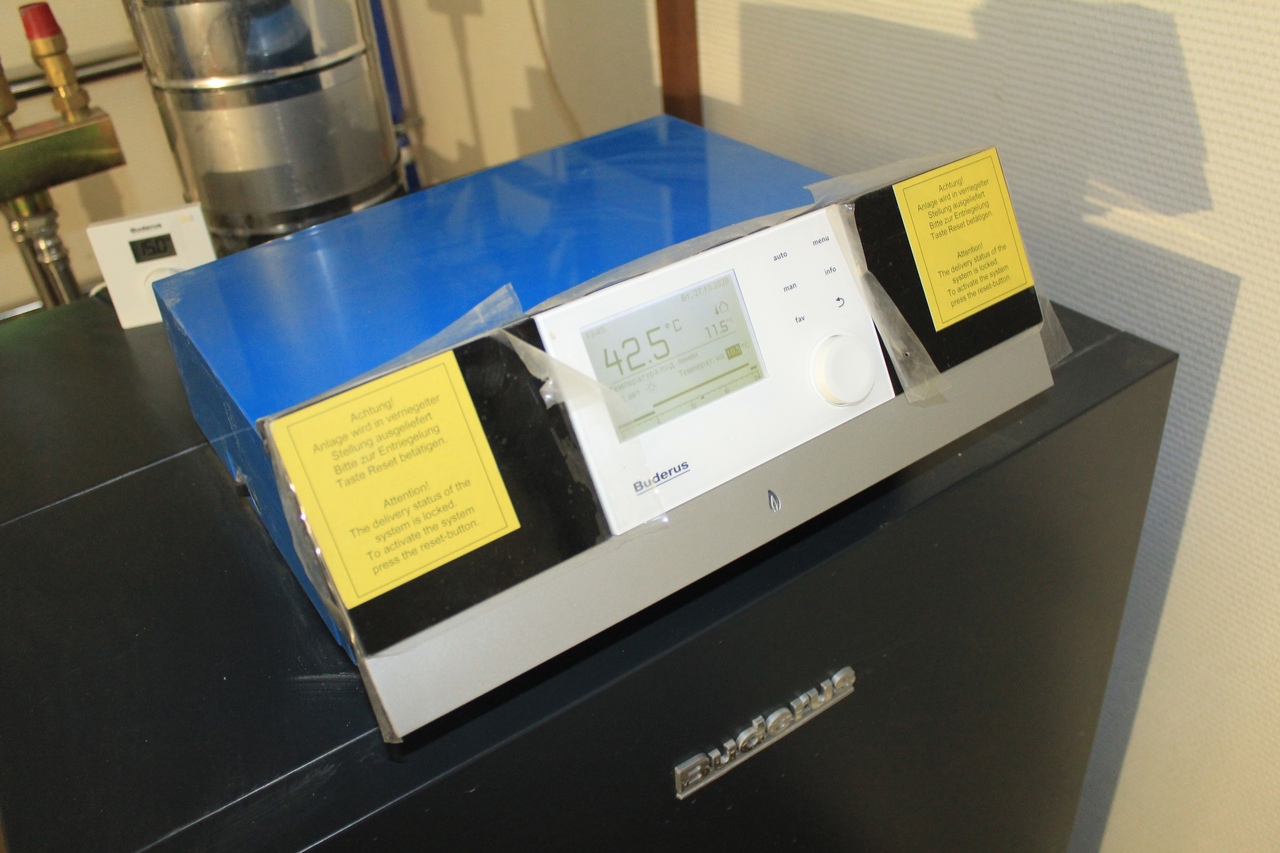

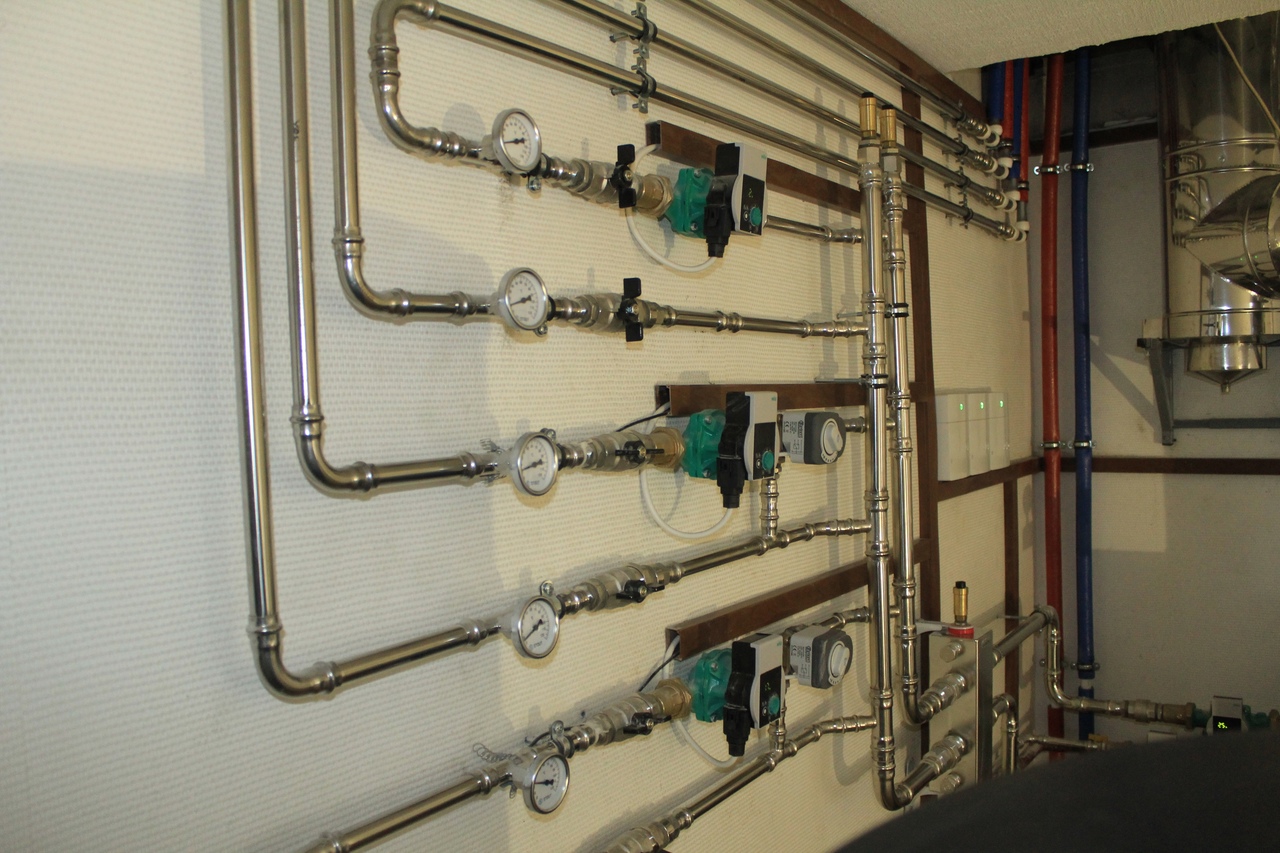

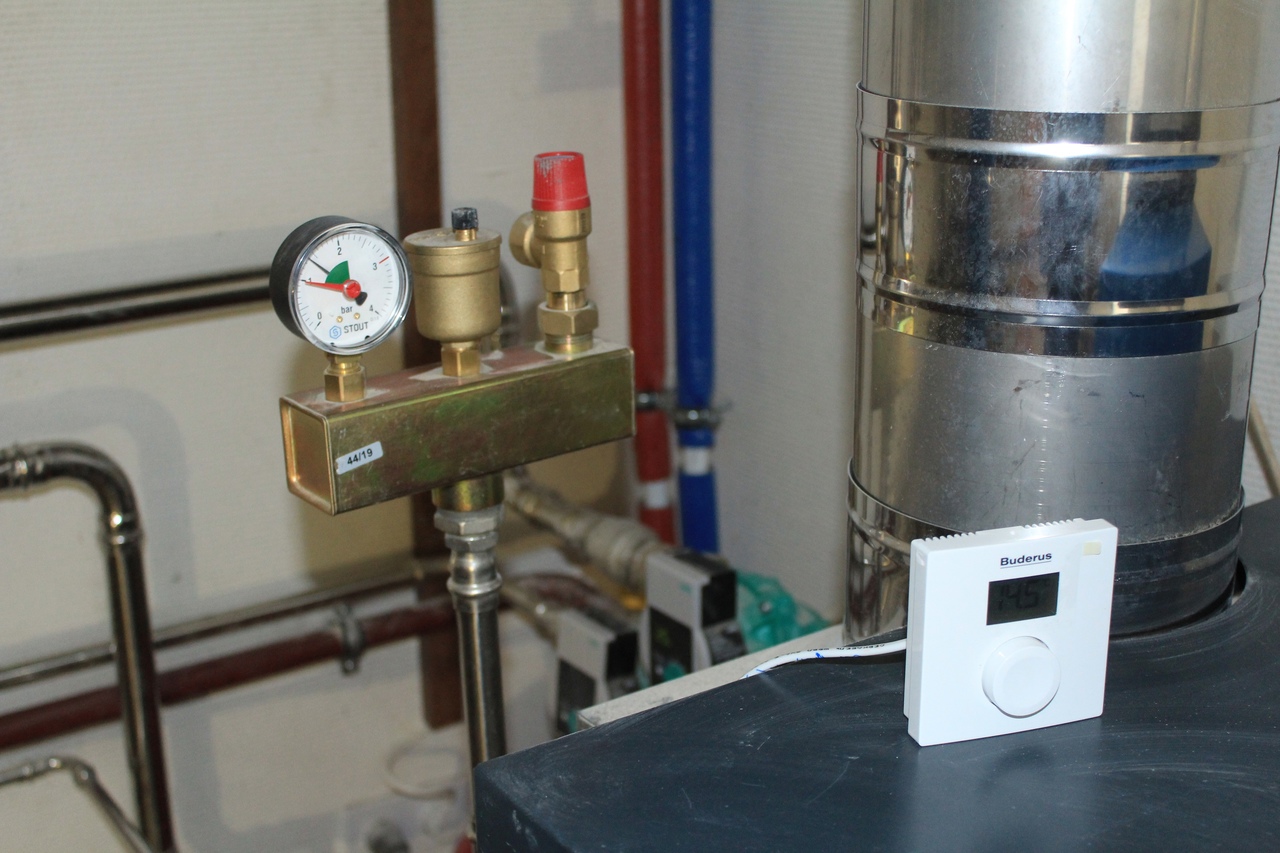

Все это управляется современной автоматикой Buderus EMS Plus на основе ведущего регулятора Logamatic RC310 с блоком RC100 и силовых модулей MM100-C. Таким образом, каждый этаж отапливается в погодозависимом режиме по собственному графикуp.s. несколько необычный выбор кабель-каналов был сделан в данном случае Заказчиком.

Но и эти кабель каналы, неожиданно перекликаясь с газовой трубой, сформировали довольно интересную композицию, не так ли?

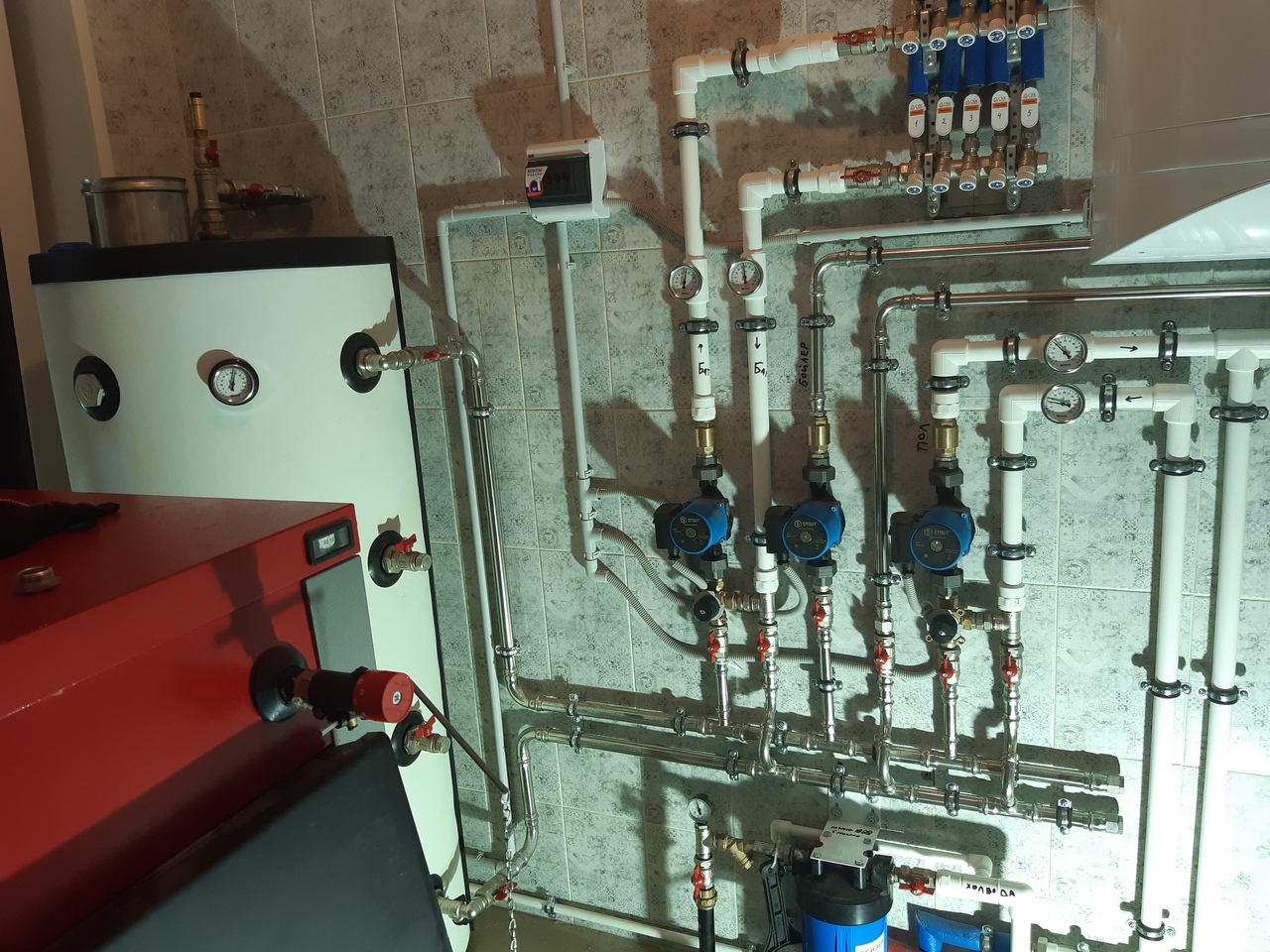

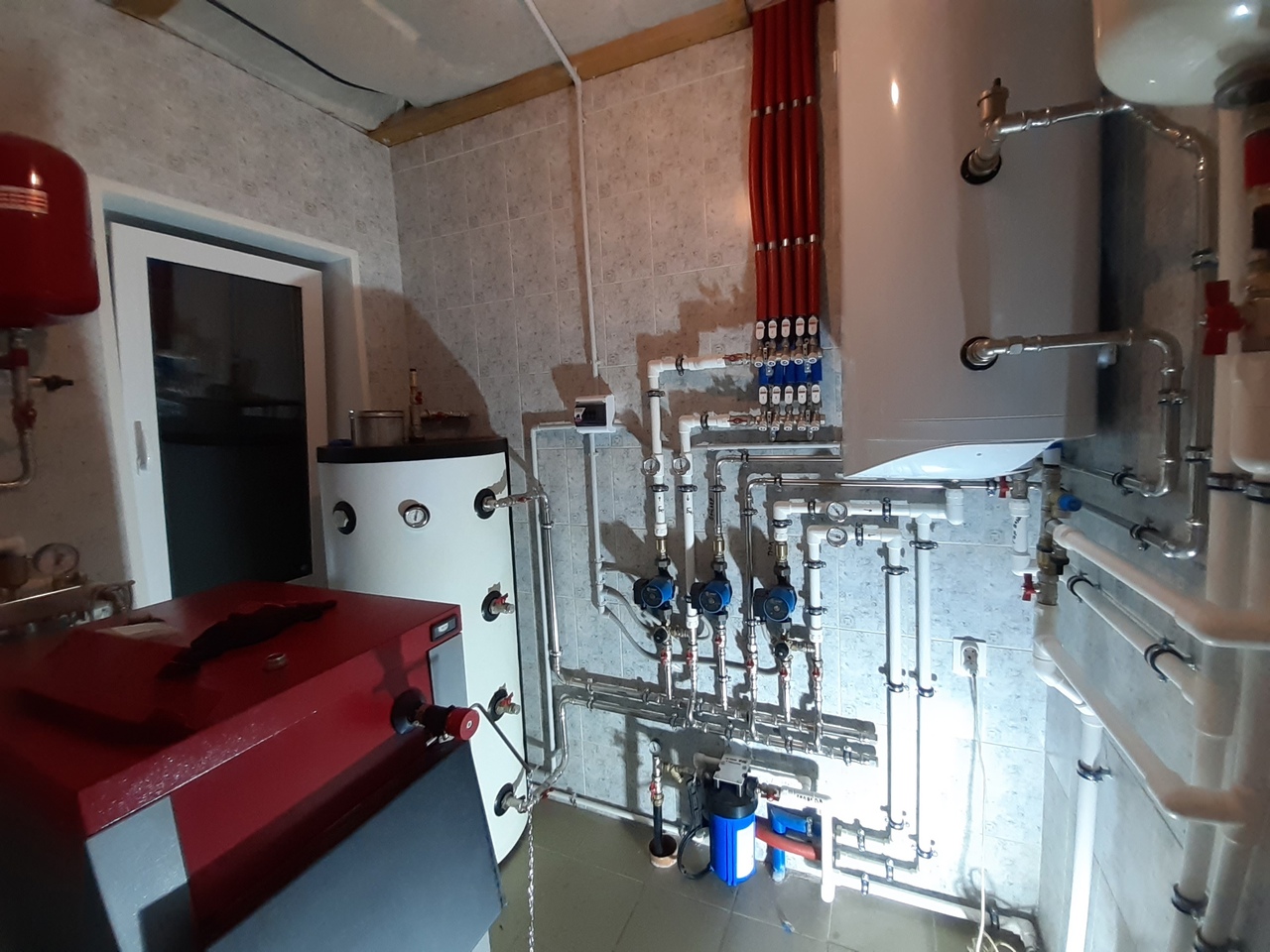

Закончили монтаж твердотопливной котельной в этом доме и дали тепло

Как здесь все работает:

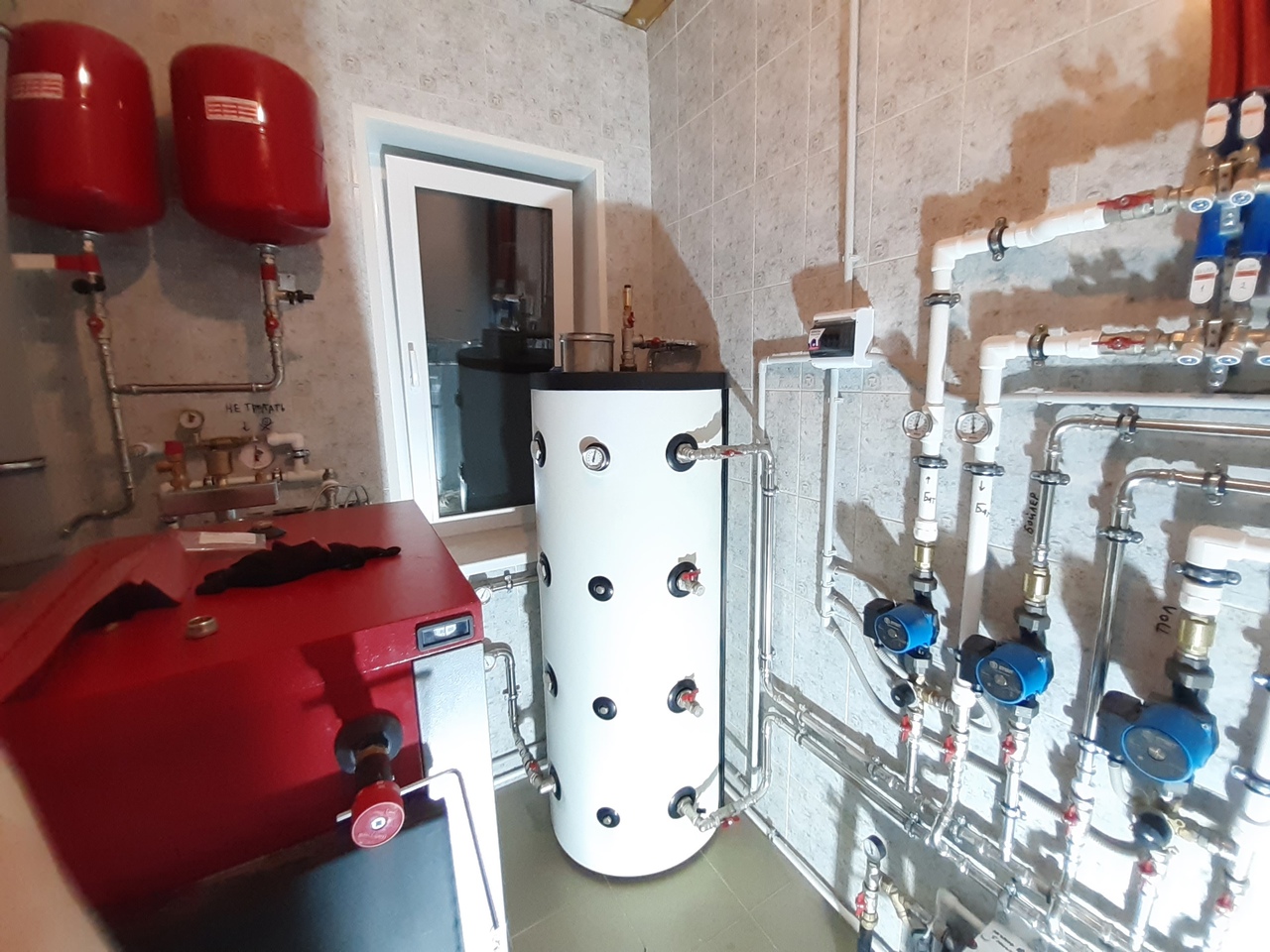

Весьма неплохой стальной твердотопливный котел Parpol мощностью 20 кВт нагревает теплоноситель, который подается в теплоаккумулятор Stank объемом 300 литров

Уже из теплонакопителя, тепло раздается в систему отопления (на теплые полы первого этажа и радиаторы второго) и на бойлер косвенного нагрева Stout

Бойлер дополнительно снабжен электрическим тэном, который становится необходим для нагрева воды во всех тех случаях, когда котел не топится регулярно (например, летом).

Часто наши дорогие Заказчики задают нам вопрос:
а зачем, собственно, нужна эта огромная бочка, именуемая теплоаккумулятором, на вроде бы совсем небольшой домик, где пространство в котельной итак сильно ограничено?

Отвечаем: тепллонакопитель выступает эффективным хранилищем и амортизатором всей той энергии, которая выделяется при горении дров.

Как известно, дровяной котел, в отличие от газового или электрического, нельзя остановить принудительно: прогорание закладки дров – это всегда большой выброс энергии, которая существенно превышает текущие потребности дома.

И тут есть 2 пути

Или эта энергия убегает в дымовую трубу в прямом и переносном смысле слова, или же запасается в теплоаккумуляторе, а затем постепенно отдается в систему отопления.

Так вот, мы поддерживаем только второй путь

Именно он позволяет Вам не работать «истопником» и не закладывать в котел дрова каждые 2-3 часа. Вместо этого - топка утром и топка вечером, и в доме тепло 24/7

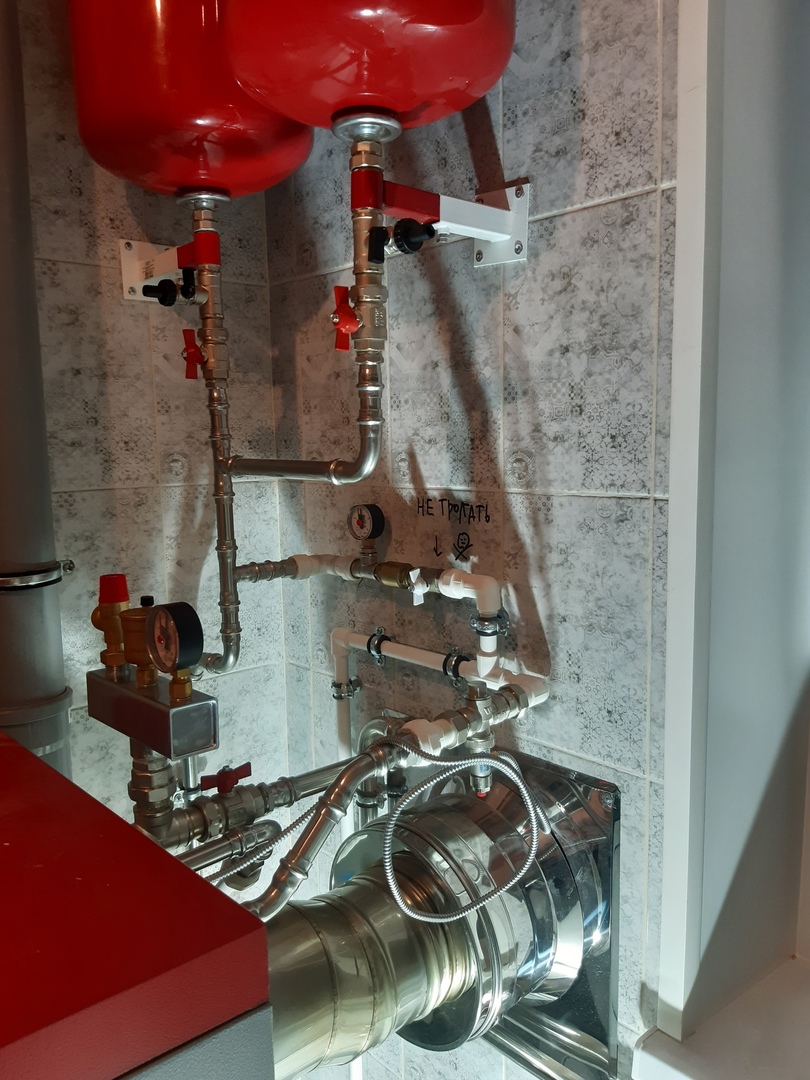

Котел, снабжен защитой от холодной обратки и термическим защитным клапаном Watts STS.

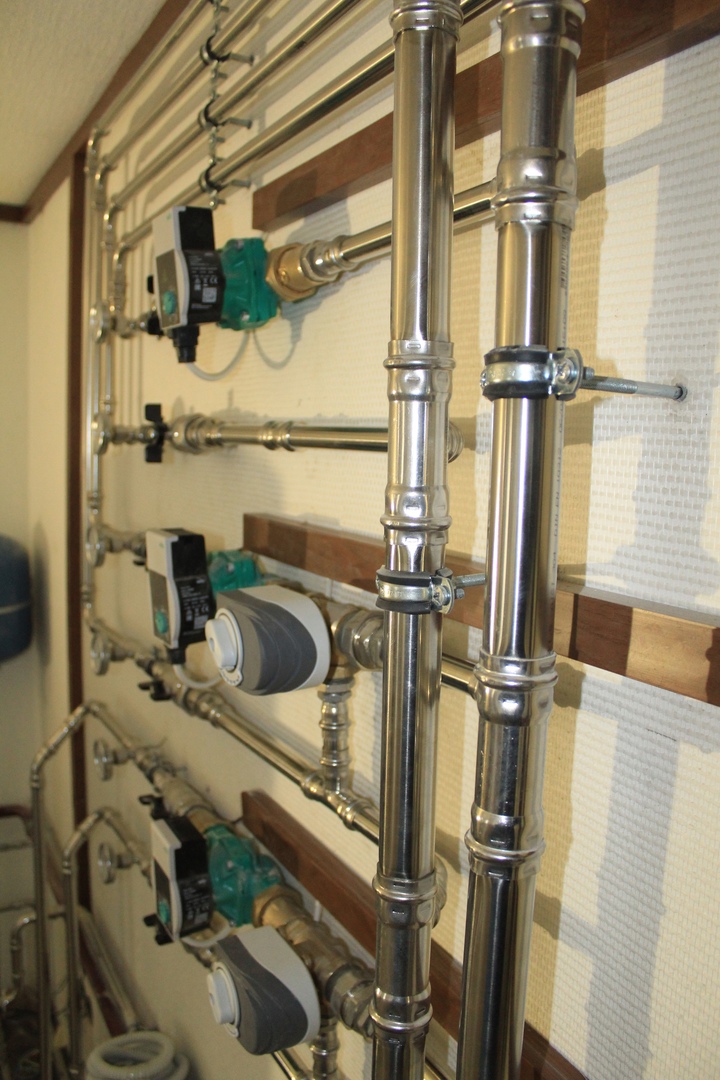

Обвязка котельной – нержавейка и полипропилен Valtec, арматура Itap.

Жилой дом площадью 641м2

Общение с этим Заказчиком у нас завязалось еще летом 2017 года. Тогда он активно планировал к приближавшейся осени, что называется, подвести дом под крышу и смонтировать отопление для последующего обустройства отделки.

Вполне стандартная история. Как и то, что тем планам сбыться было не суждено

Наш проект отопления, который был тогда уже достаточно глубоко проработан и согласован, отправился в долгий ящик на 2 года. Лишь летом 2019 года после встречи с заказчиком, дизайнером заказчика, строительной компанией, строившей дом, и удостоверившись, что отопление должно все-таки появиться в этом году, мы приступили к финальной стадии проектирования.

В круг наших работ на этом объекте вошло следующее
— ввод теплотрассы Uponor Twin в техническое помещение цокольного этажа. Эта достаточно тонкая работа потребовалась потому, что под котельную было построено отдельное здание, совмещенное с гаражом

— временное отопление цокольного этажа биметаллическими радиаторами Global с разводкой трубопроводов трубой из сшитого полиэтилена Stout pex-a в слое ЭППС в полу. «Временное» - не потому, что радиаторы потом будут демонтированы. Просто примерно через 5-6 месяцев здесь будет смонтирован теплый пол и залита стяжка

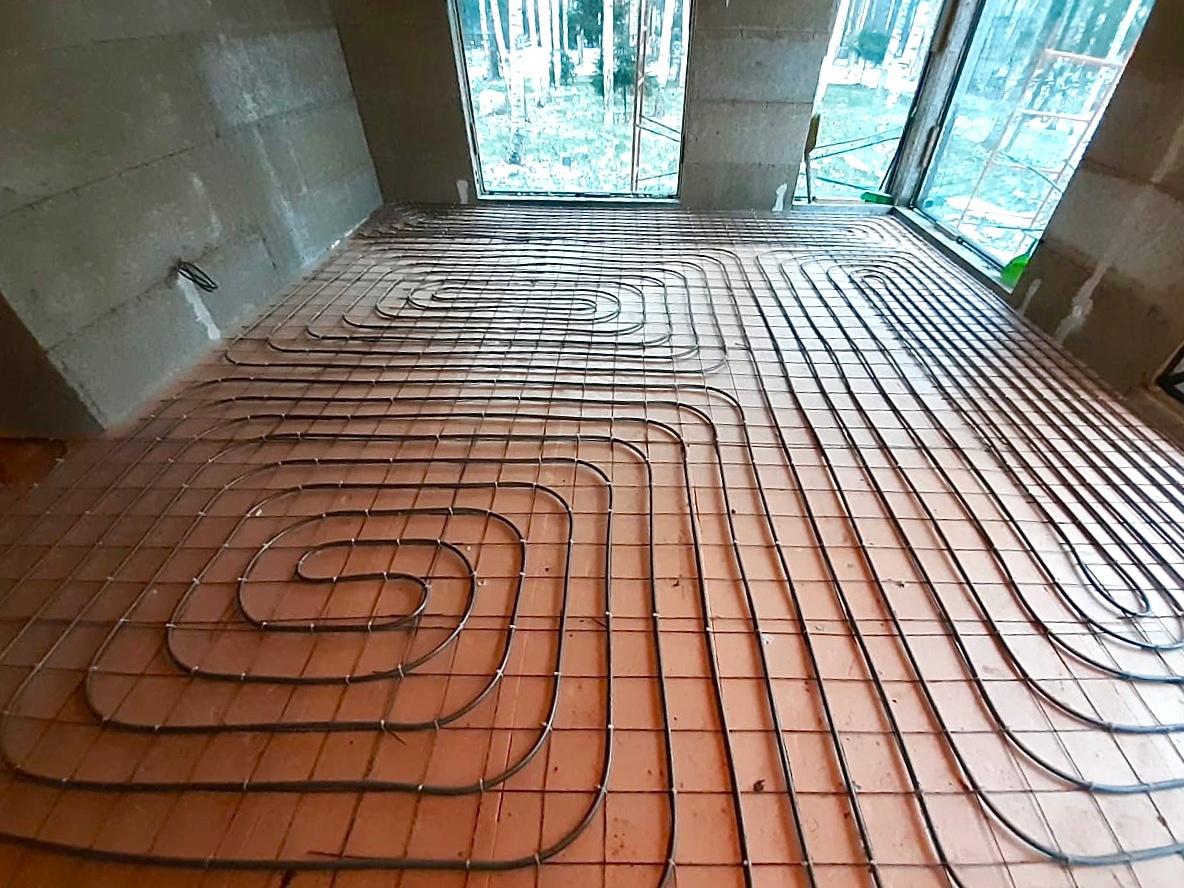

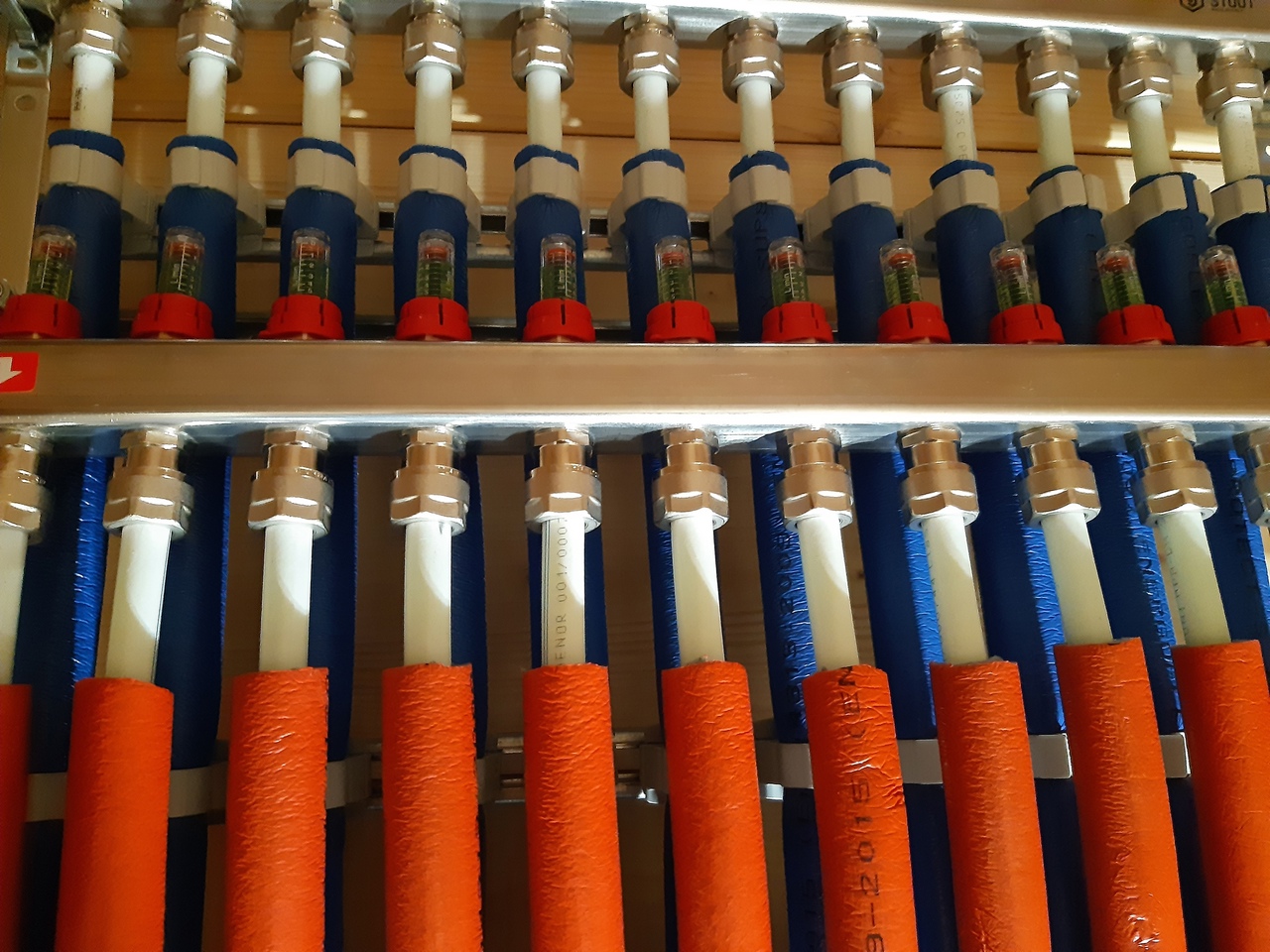

— отопление 1 этажа водяными теплыми полами трубой Stout pex-a и внутрипольными конвекторами Techno

— отопление 2 этажа внутрипольными конвекторами Techno, к которым в будущем добавятся радиаторы Purmo Laserline. А пока под них подготовлена разводка

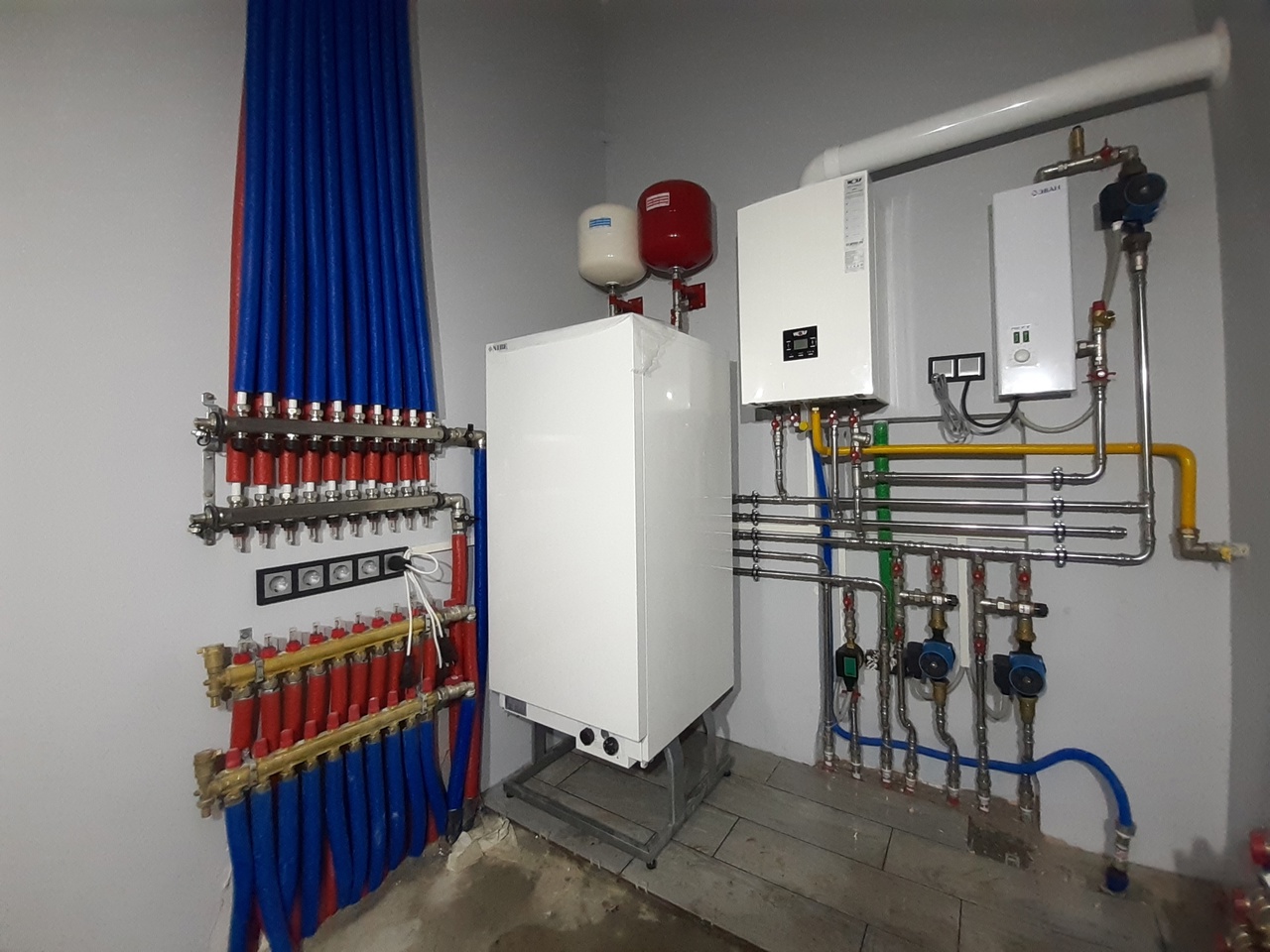

— котельная на основе каскада двух конденсационных газовых котлов Buderus Logamax GB 172i 24кВт и электрического котла Protherm Skat 9 KE14. Вообще, идея смонтировать каскадную котельную родилась в обсуждении с заказчиком основных ее параметров, главным из которых была обозначена надежность. Это требование как раз и обеспечивается двумя котлами с каскадной автоматикой #Buderus MC400 в паре с Buderus Logamatic RC310. А вот история появления в этой системе электрокотла куда более интересна

Изменения в проект котельной по настоятельной просьбе обеспокоенного заказчика вносились уже в процессе монтажа. А обеспокоен он был тем, что возникли некоторые сложности с согласованием подключения газа, который был вначале благополучно включен, а буквально через неделю выключен обратно

Вот тут как раз очень помог надежный ProthermSKAT, и в одиночку позволил поддерживать в доме приемлемые +8-10 градусов. Позже котельная пополнится бойлером косвенного нагрева NIBE VLM 300KS.

Наша любимая автоматизация. Пока реализована только ее часть

Установлен центральный регулятор Logamatic RC310, а также каскадный модуль MC400. Радиаторным отоплением в доме управляет электропривод с уличным датчиком ESBE CRC111, а теплыми полами - пока что термостатический клапан с ручной установкой температуры теплоносителя.

В будущем будет смонтирована автоматика поконтурного регулирования Danfoss с термостатами Icon.

Теплоноситель на все отопительные контуры подается насосами с частотным регулированием DAB Evosta.

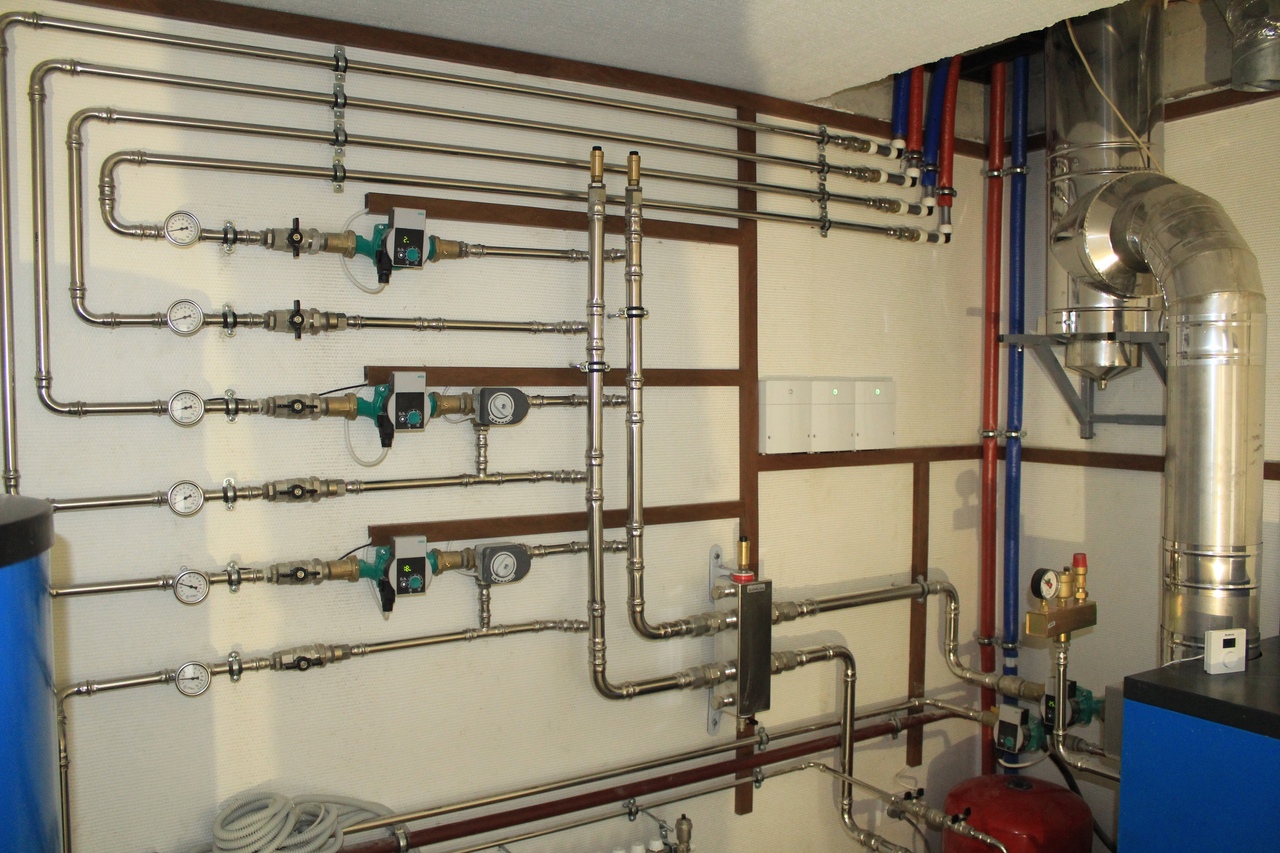

Обвязка котельной выполнена трубами из оцинкованной стали известного польского производителя KANtherm, что, по нашей практике, гарантирует ей высочайшую надежность и.. долгие годы службы

Организация работ на объекте: Ванин В.
Монтаж выполнен: Ванин В., Чухарев А.

Сроки работ

— разработка проекта отопления, водоснабжения, канализации и котельной – 3 недели
— монтаж отопления и водоснабжения – 1,5 месяца
— монтаж котельной с пусконаладкой – 2 недели

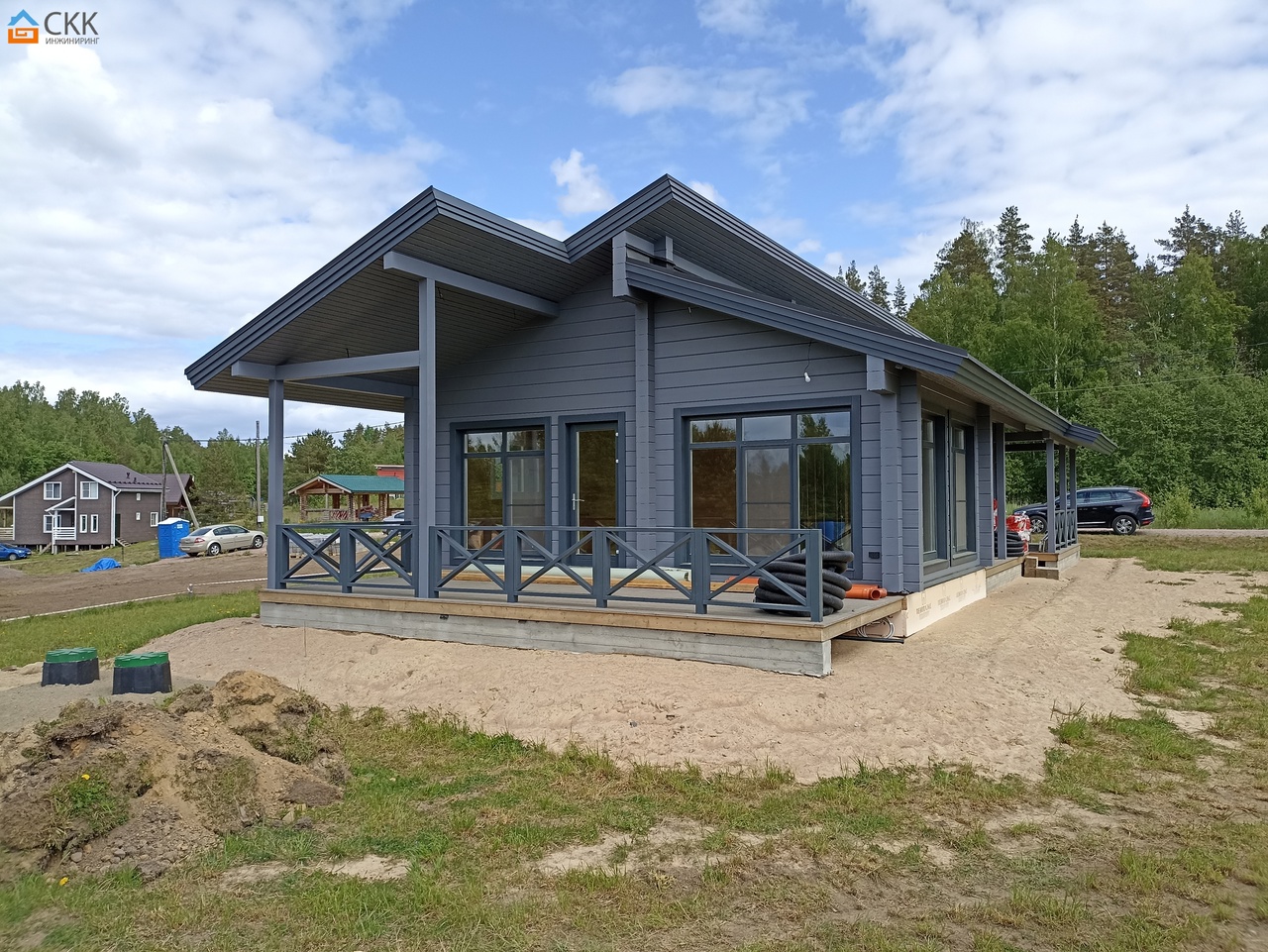

Один из объектов на дальних рубежах области, в приграничной зоне на берегу р. Вуокса

Каркасный домик, одноэтажный, площадью около 150м2

Здесь мы традиционно, при условии покрытия полов кафелем, предложили заказчику систему отопления исключительно на теплых полах. И, в принципе, такой вариант был в итоге реализован. Но, желая перестраховаться, и одновременно сильно не переплачивать, Заказчик поручил выполнить подготовку под установку батарей в некоторых помещениях. Что и было сделано!

В остальном

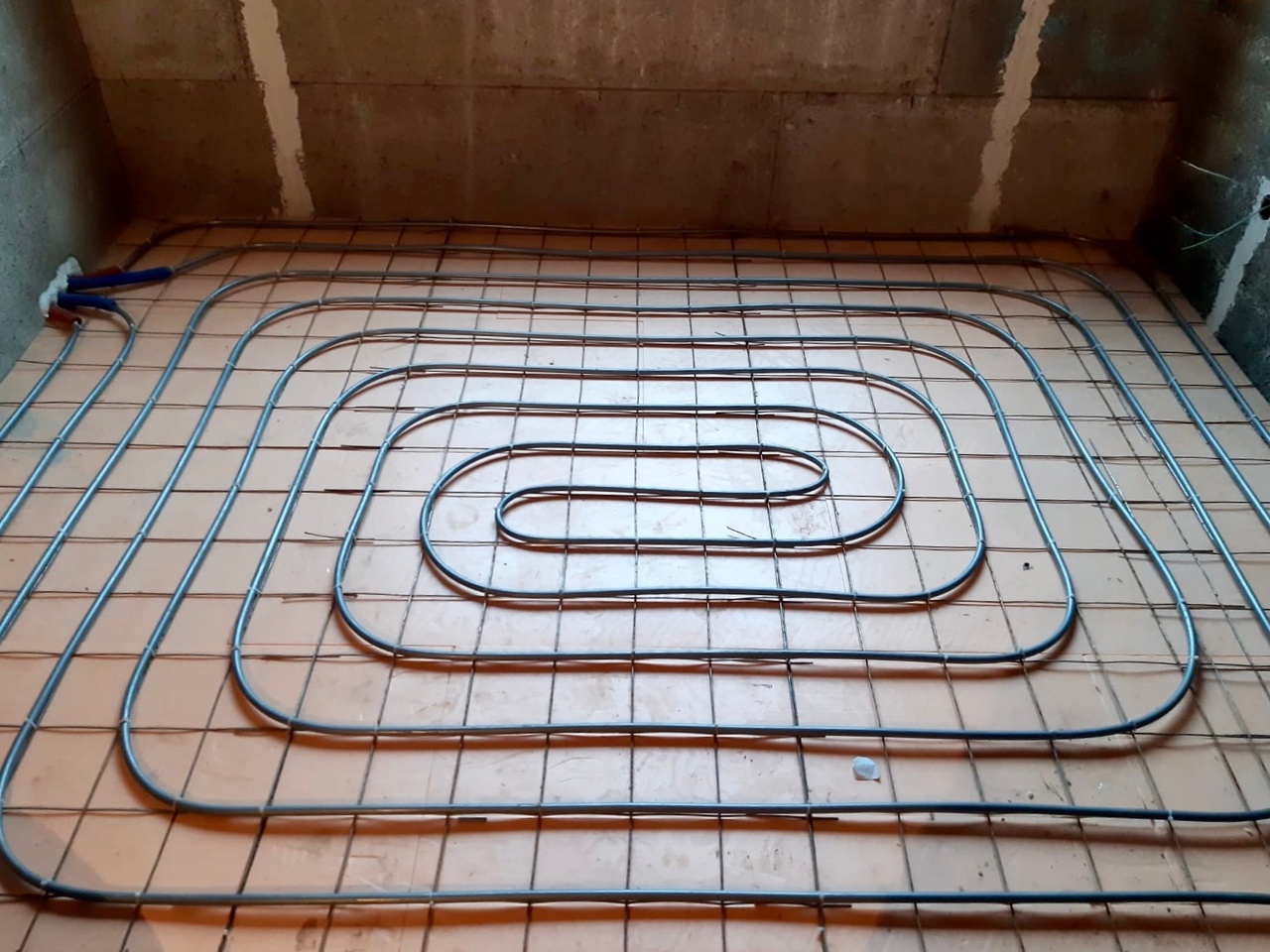

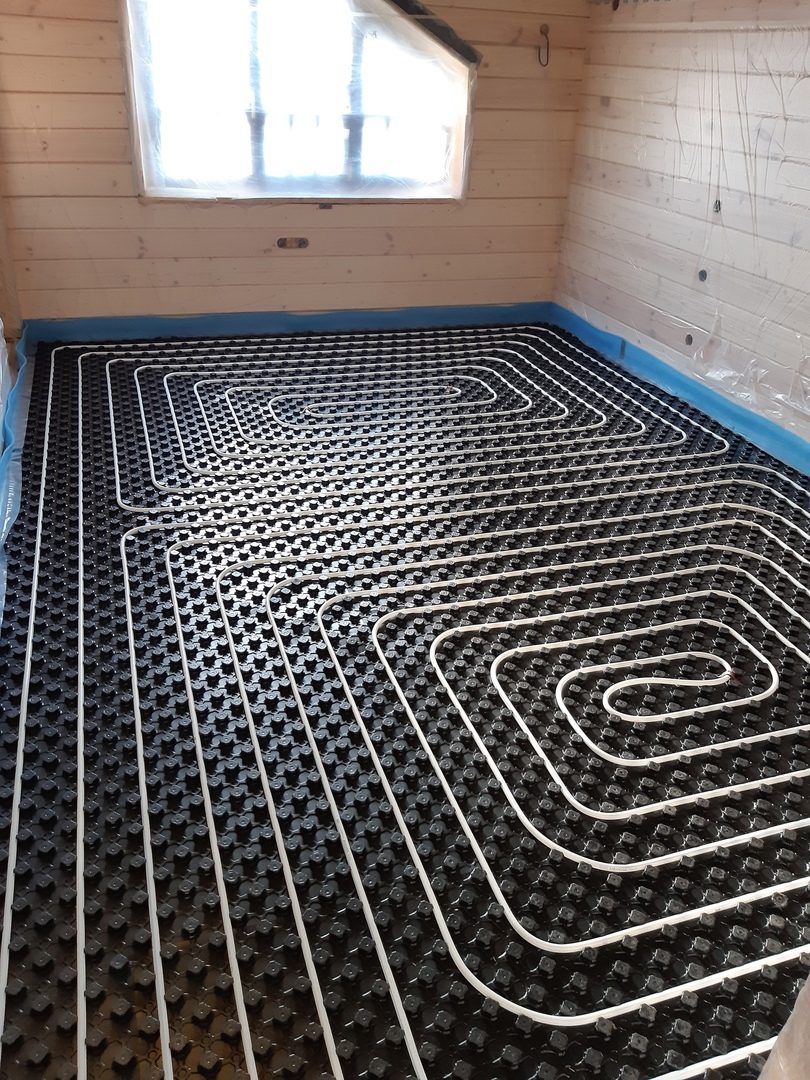

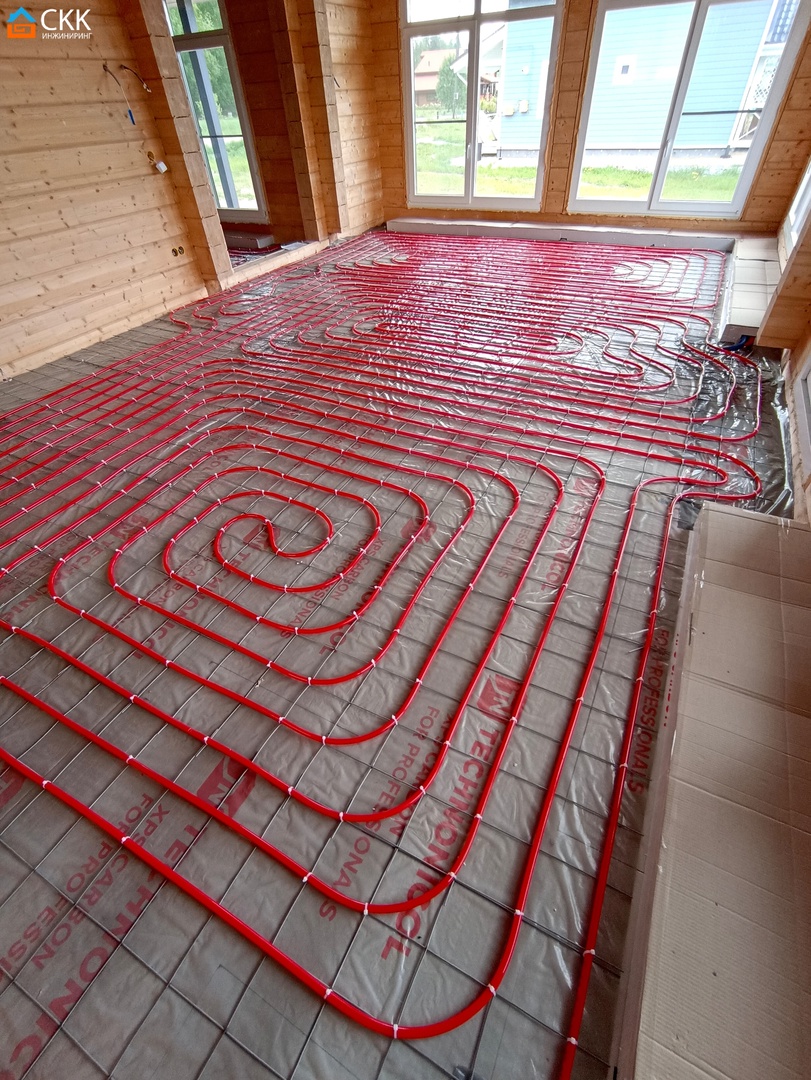

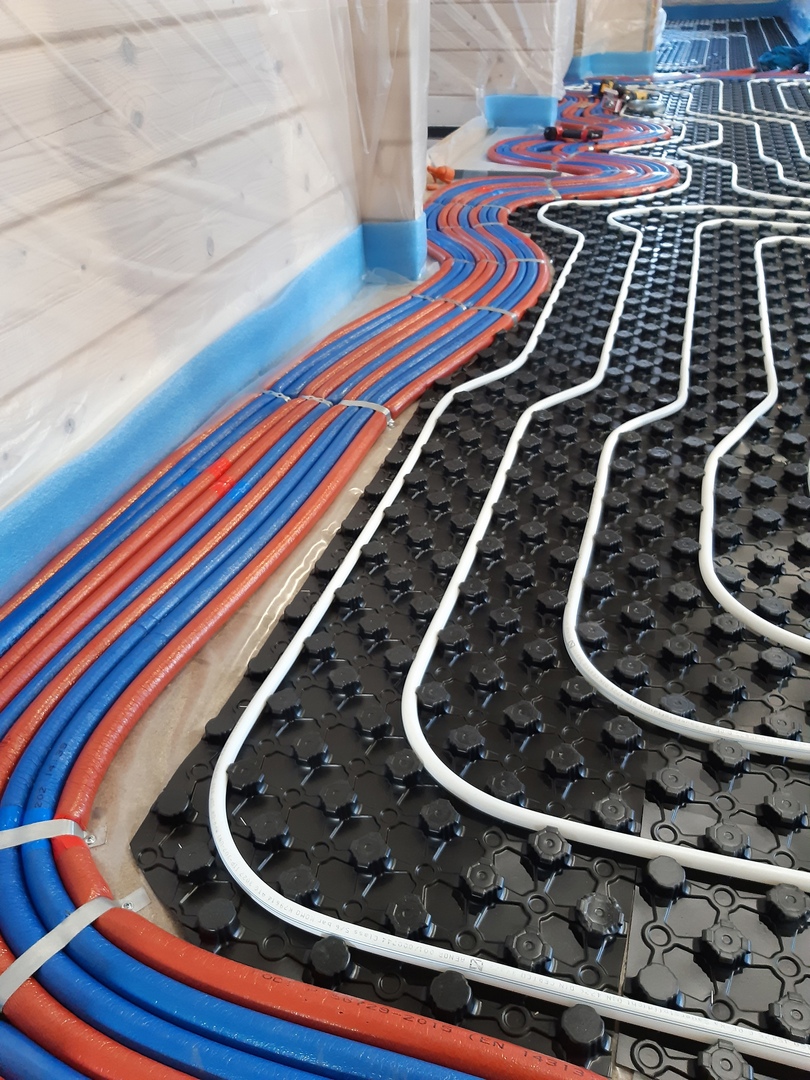

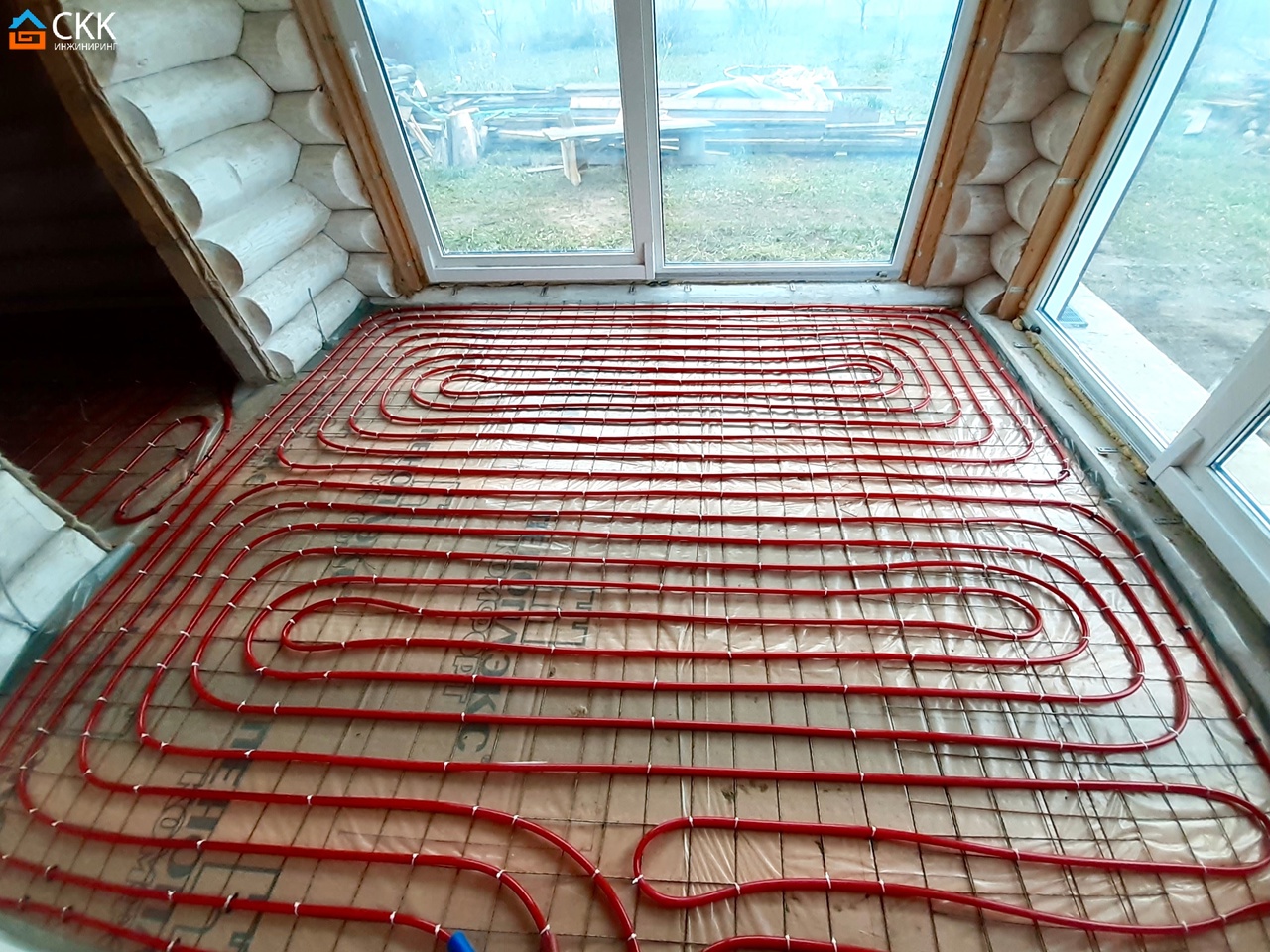

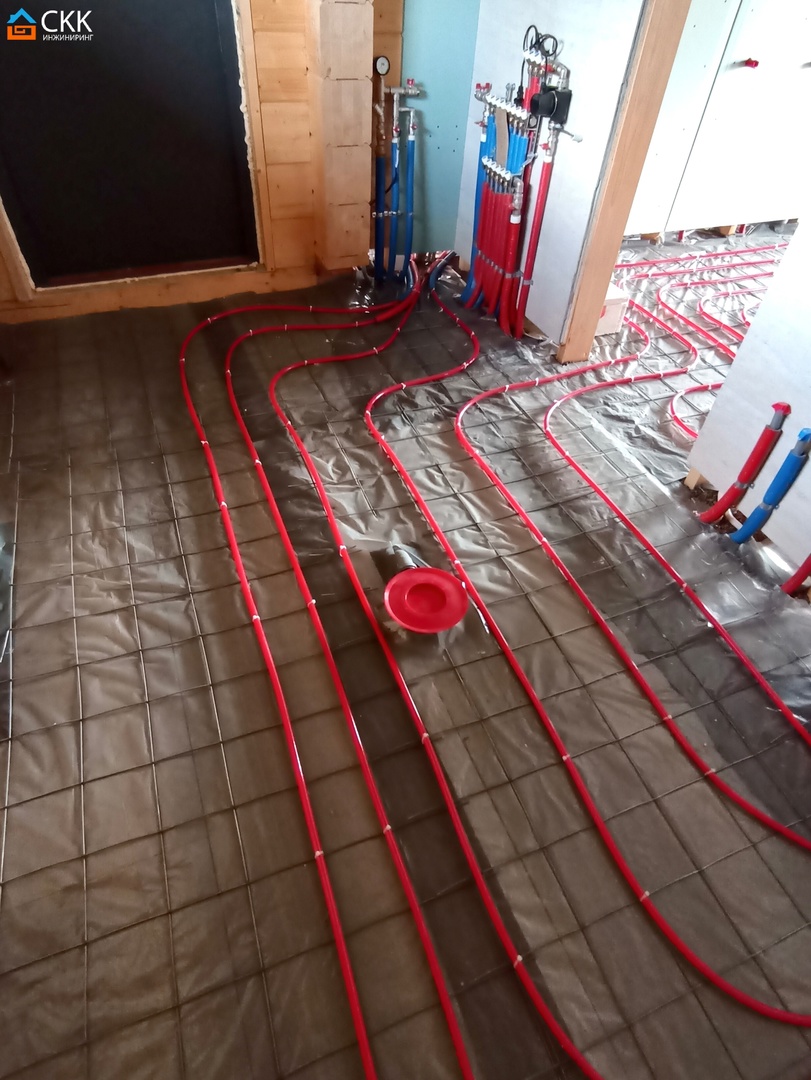

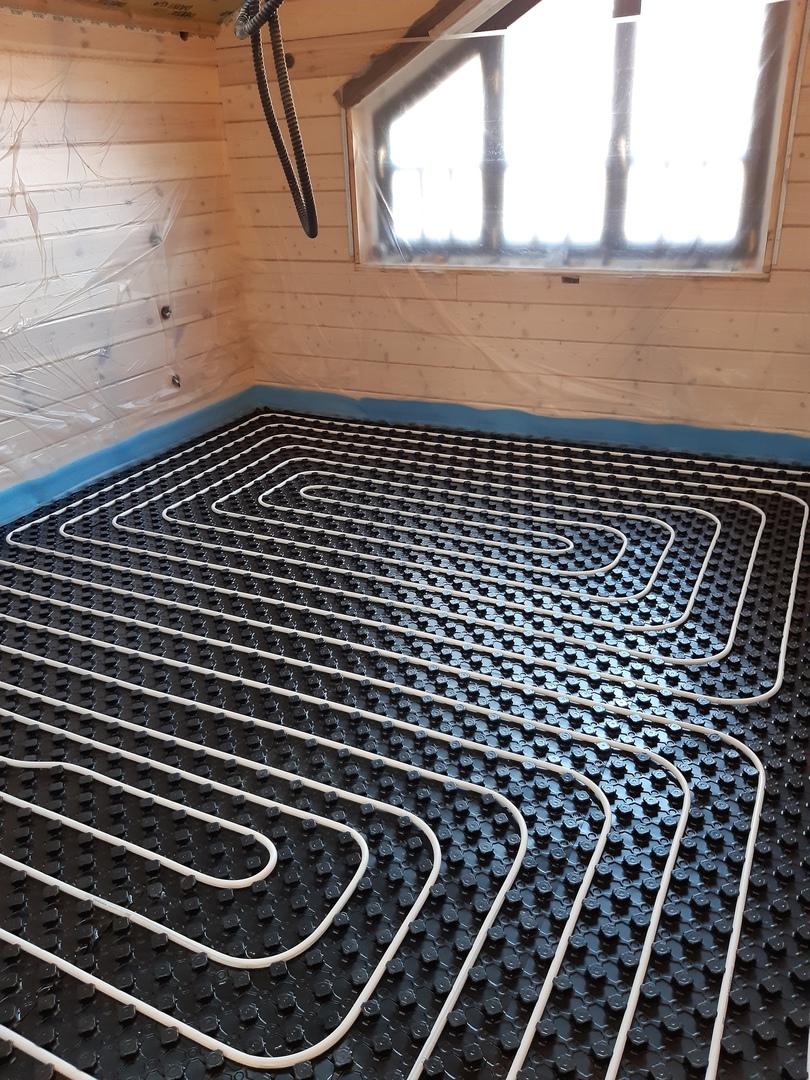

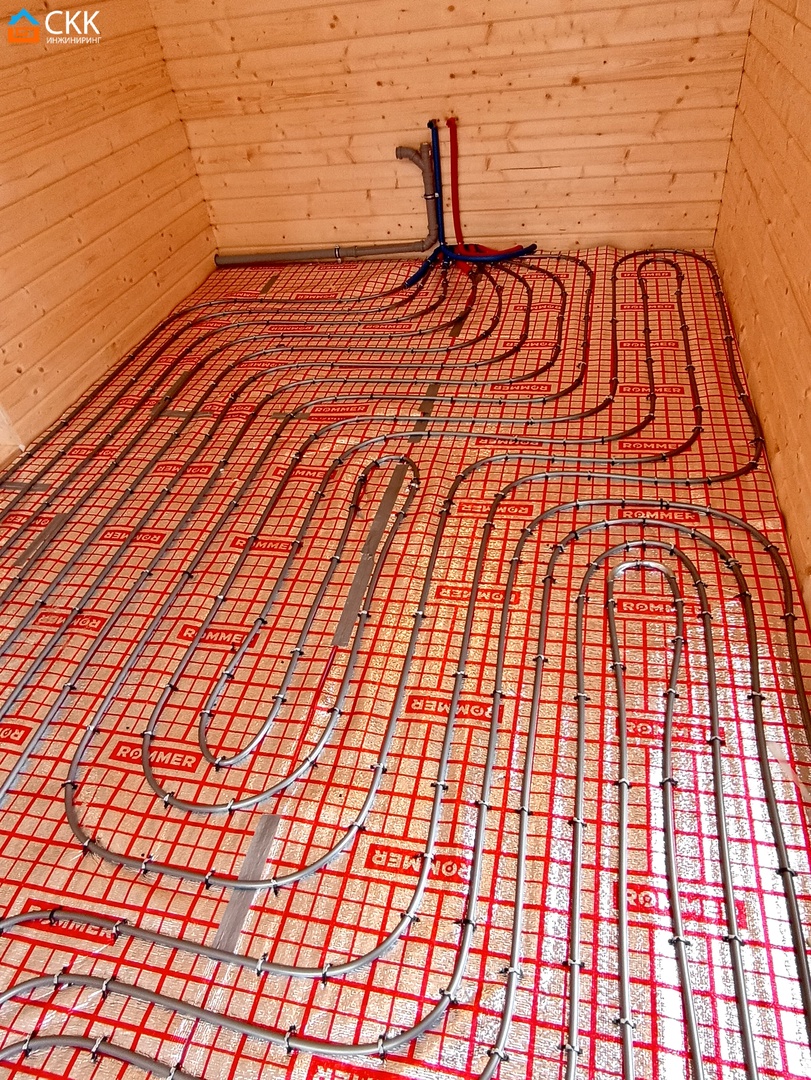

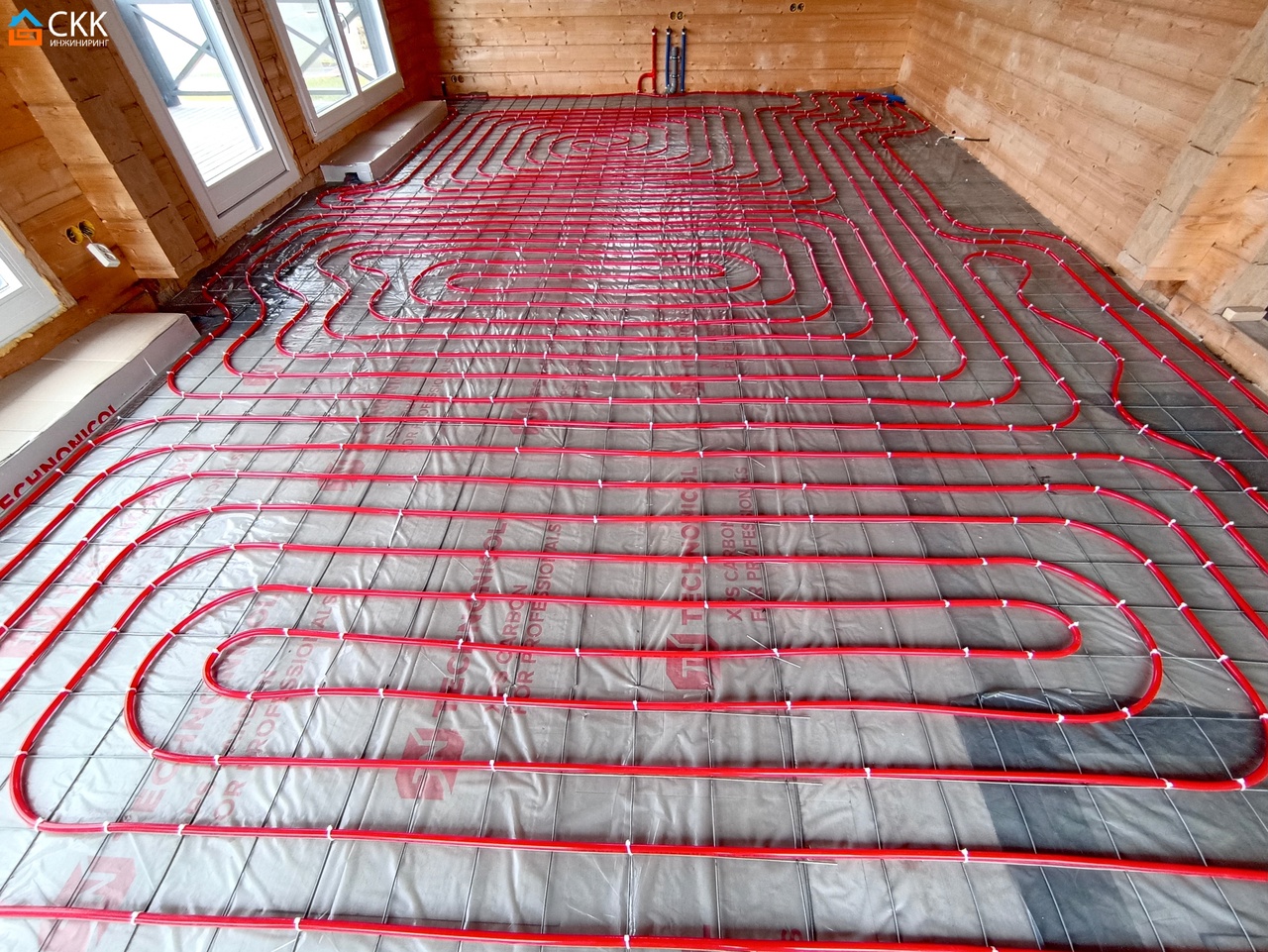

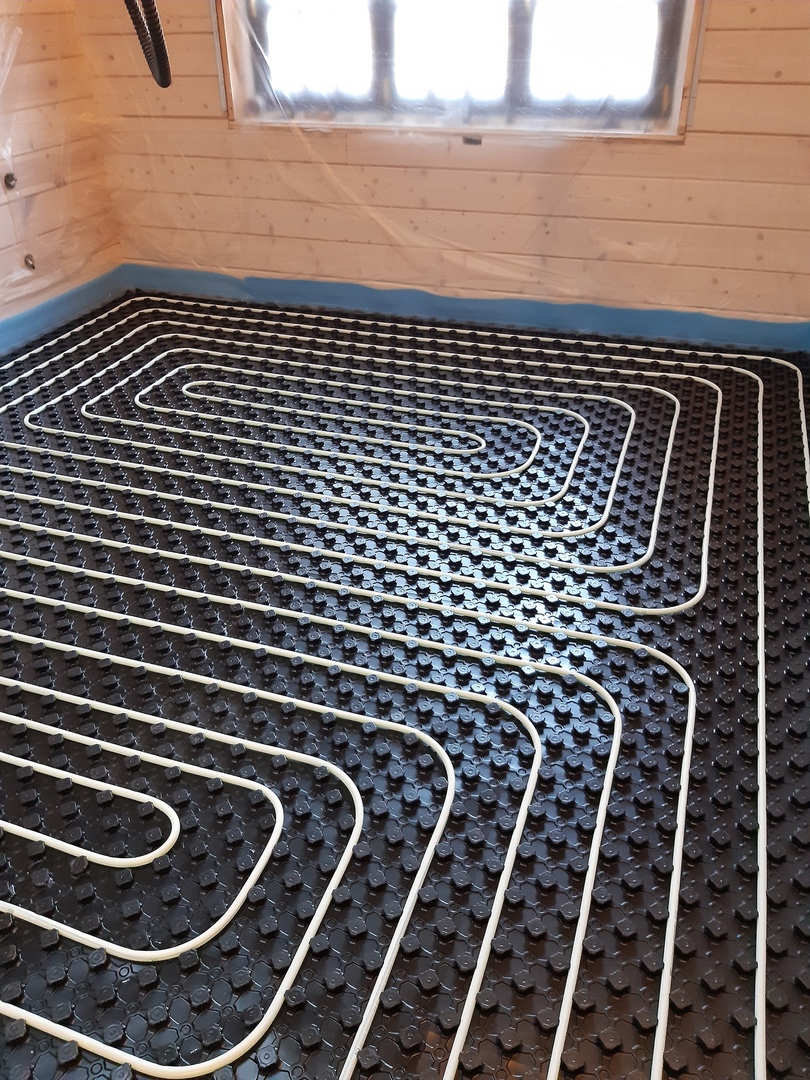

— водяные теплые полы трубой Tece во всех помещениях
— автоматика поконтурного управления TIM

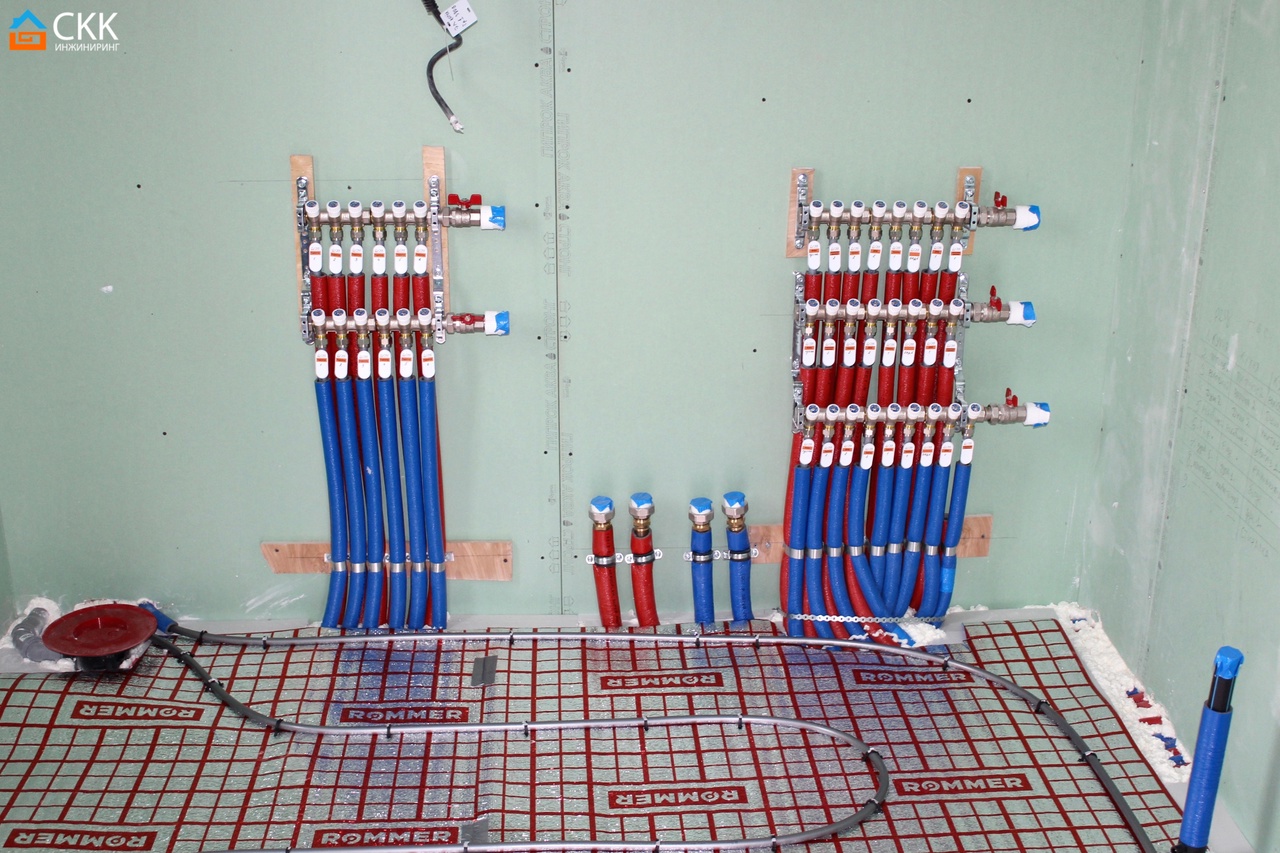

— водоснабжение с коллекторной разводкой трубой из сшитого полиэтилена Stout + рециркуляция до каждой точки
— канализация традиционно трубой Ostendorf

Выполнили монтаж водяных теплых полов, водоснабжения и канализации небольшого домика площадью около 70 м2

Что было сделано

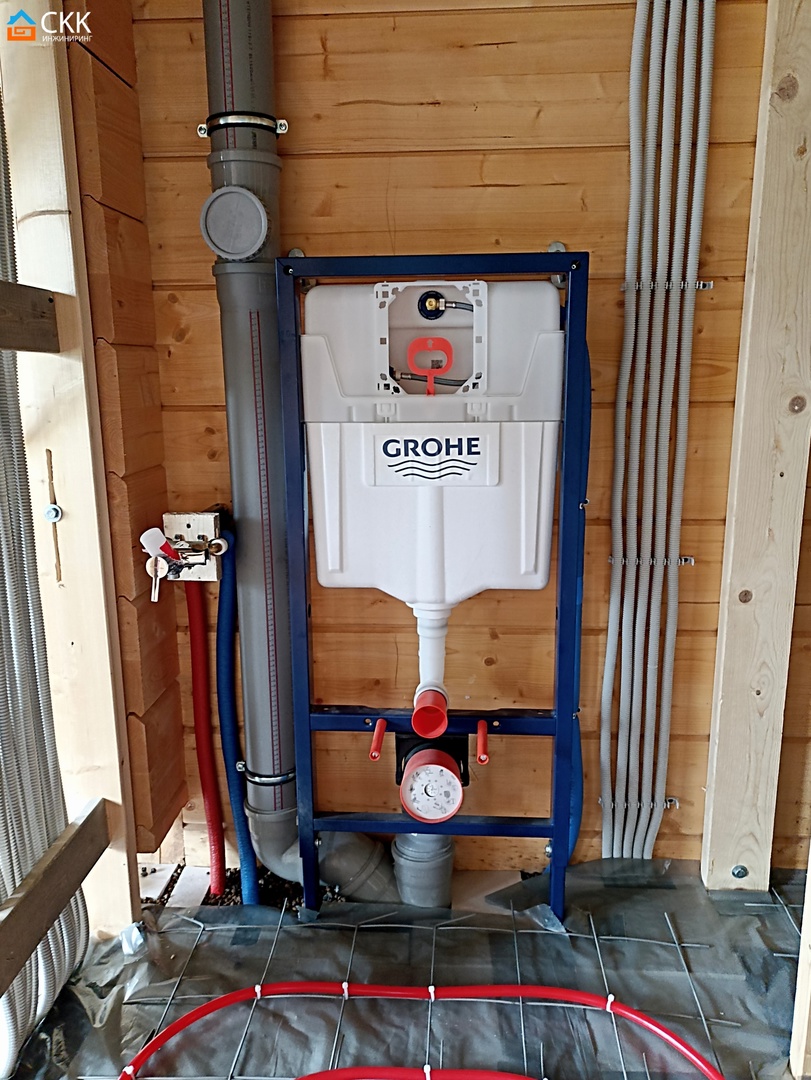

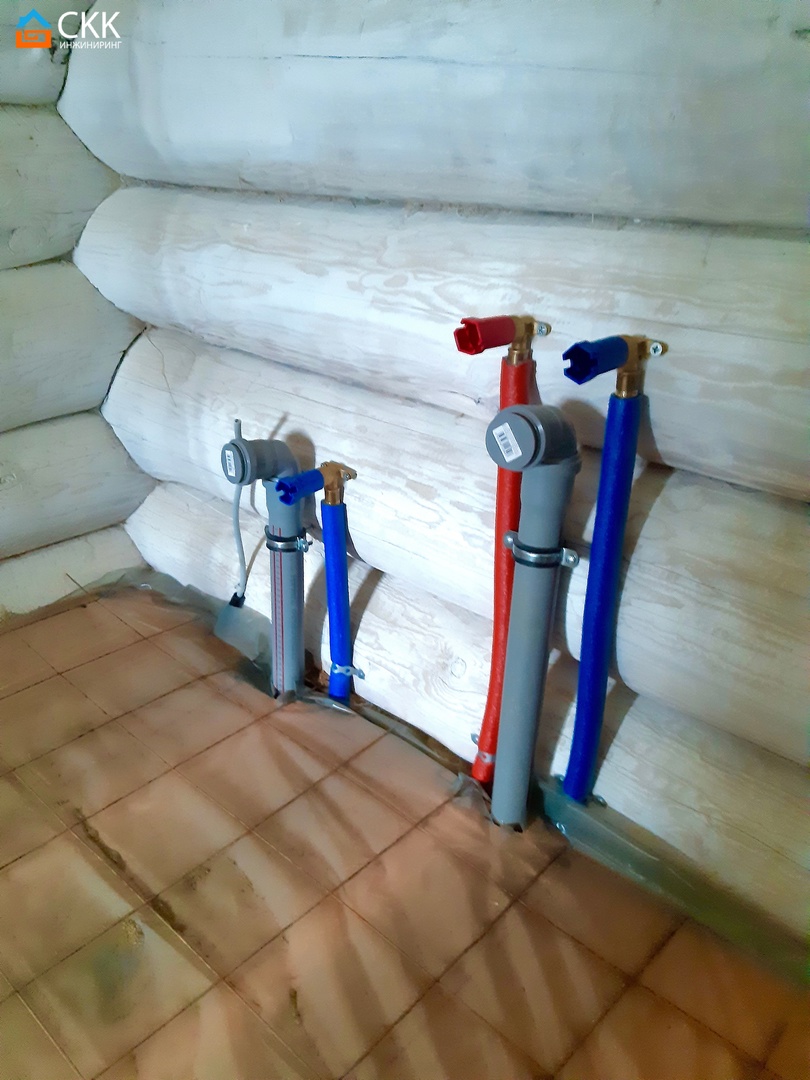

– монтаж внутренней канализации

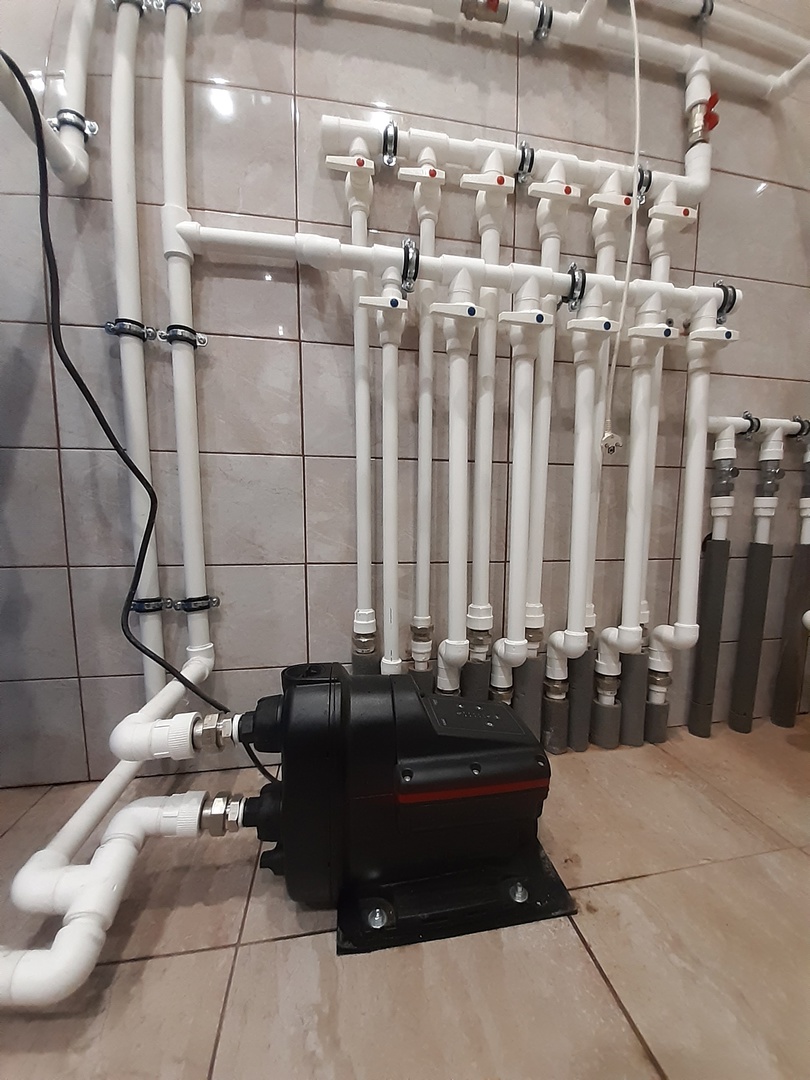

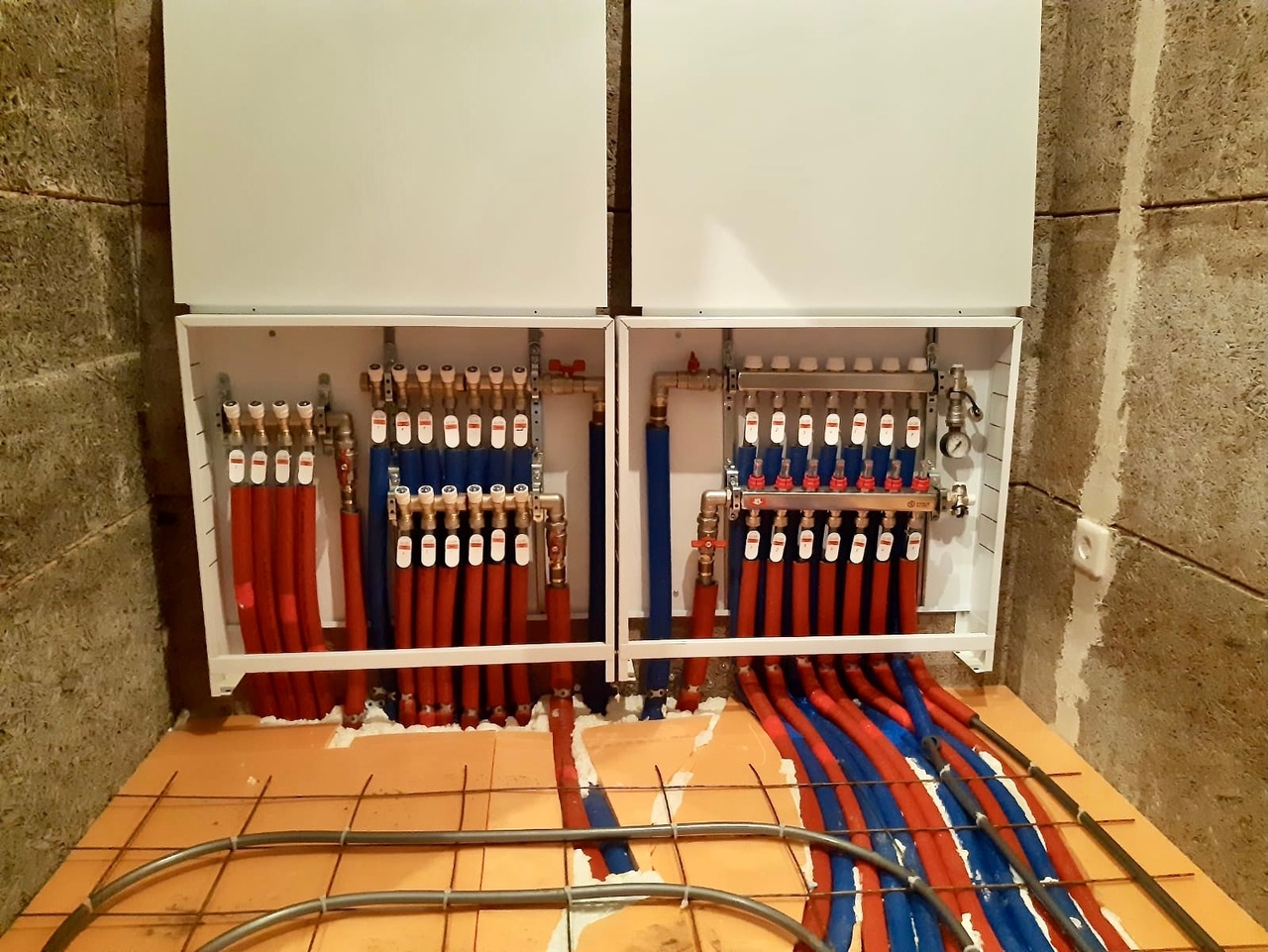

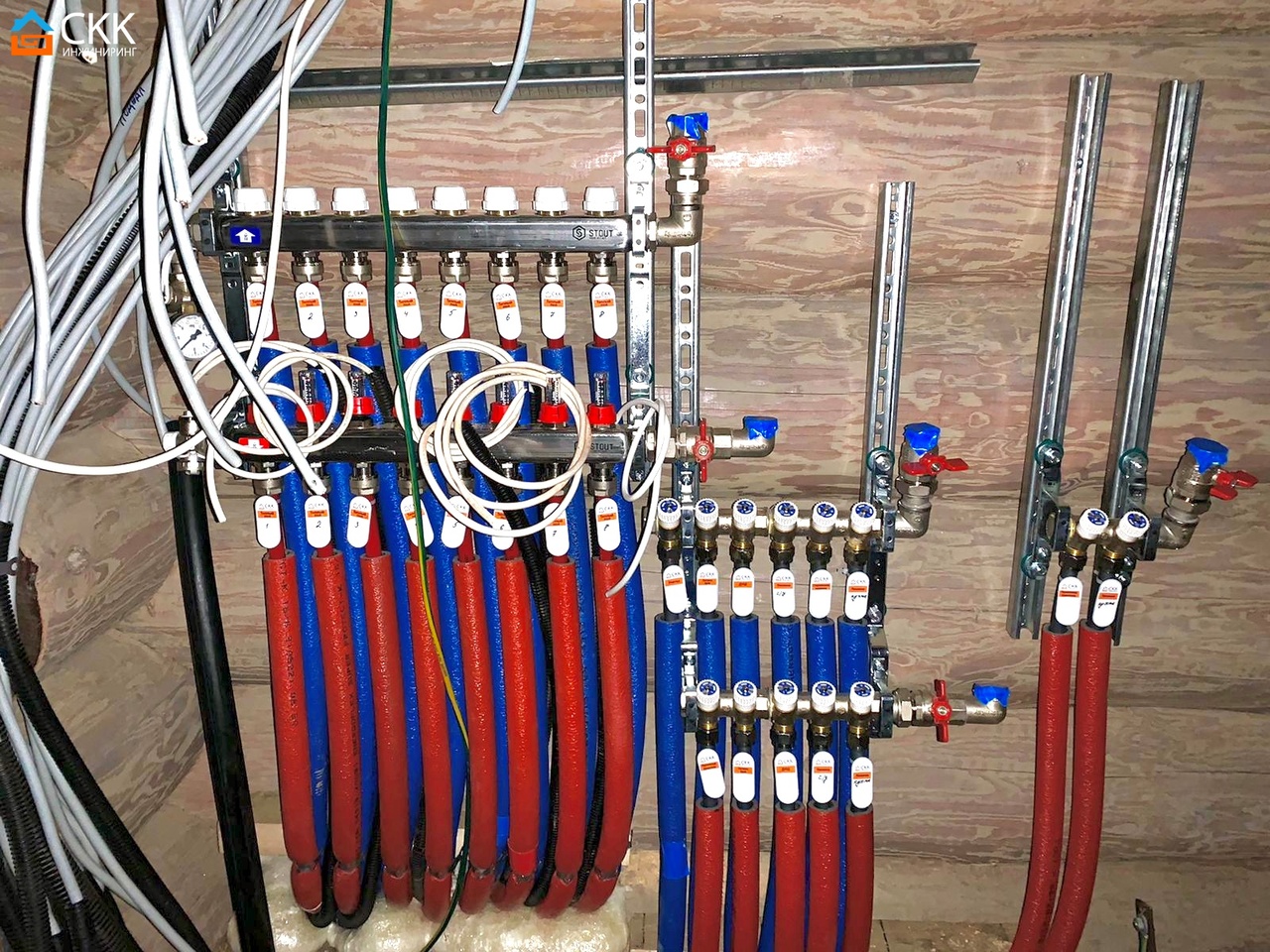

– коллекторная разводка водоснабжения и рециркуляции

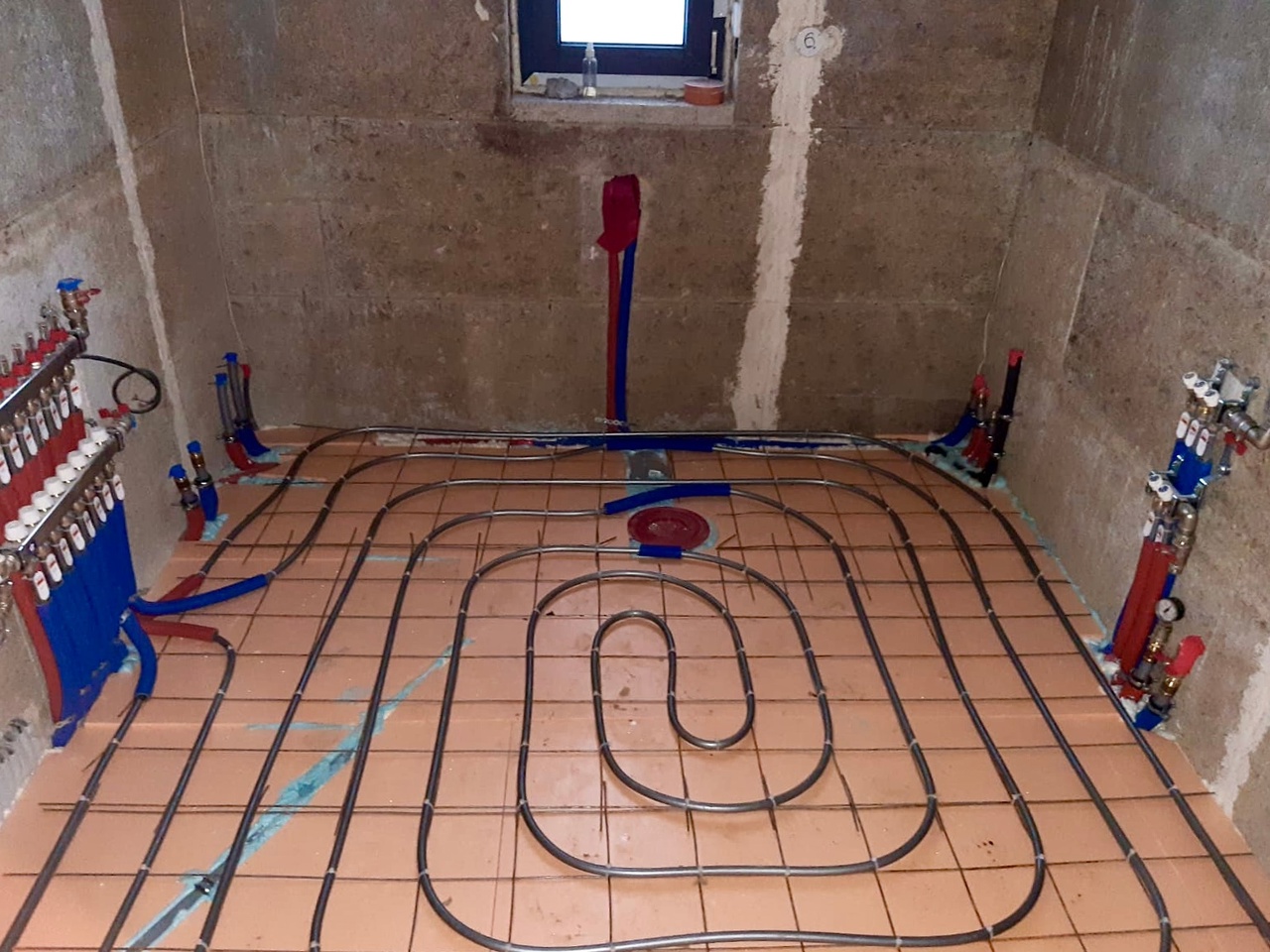

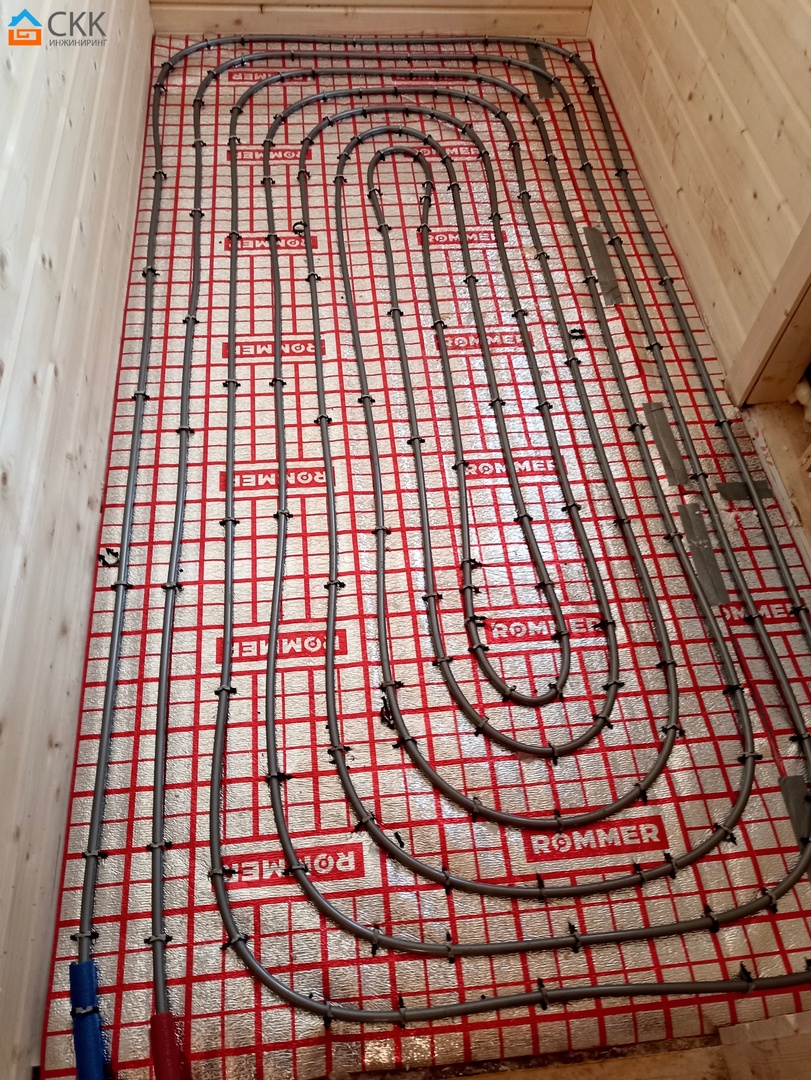

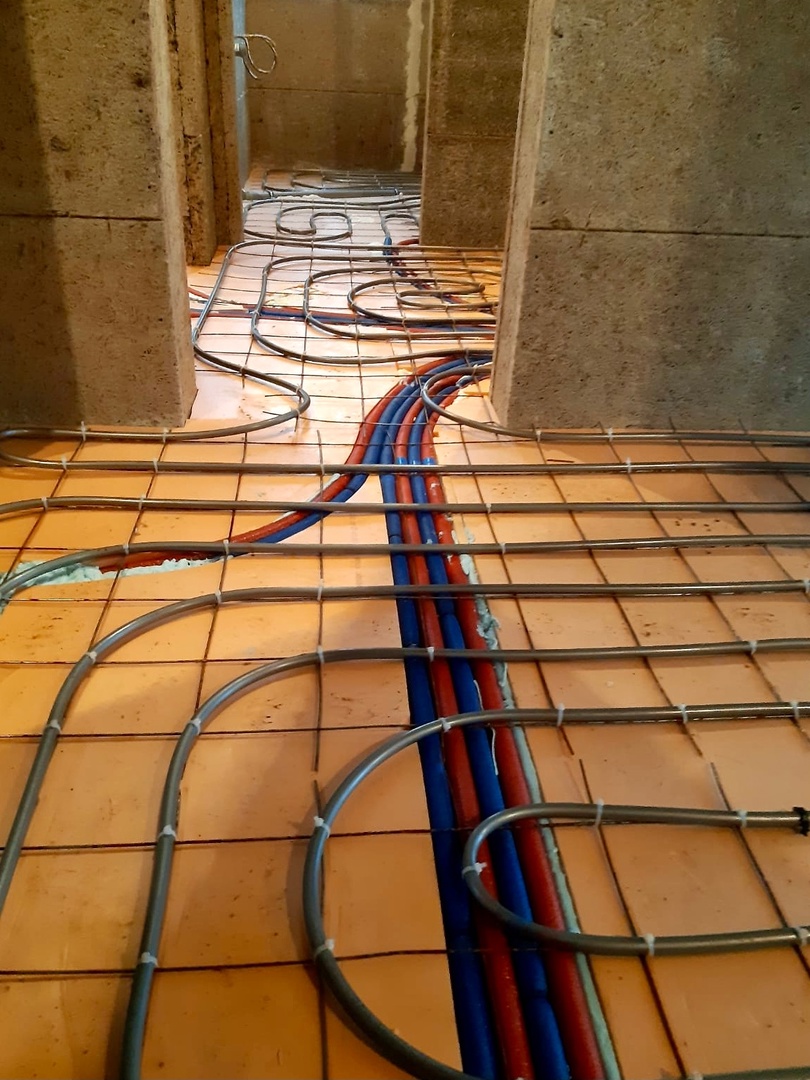

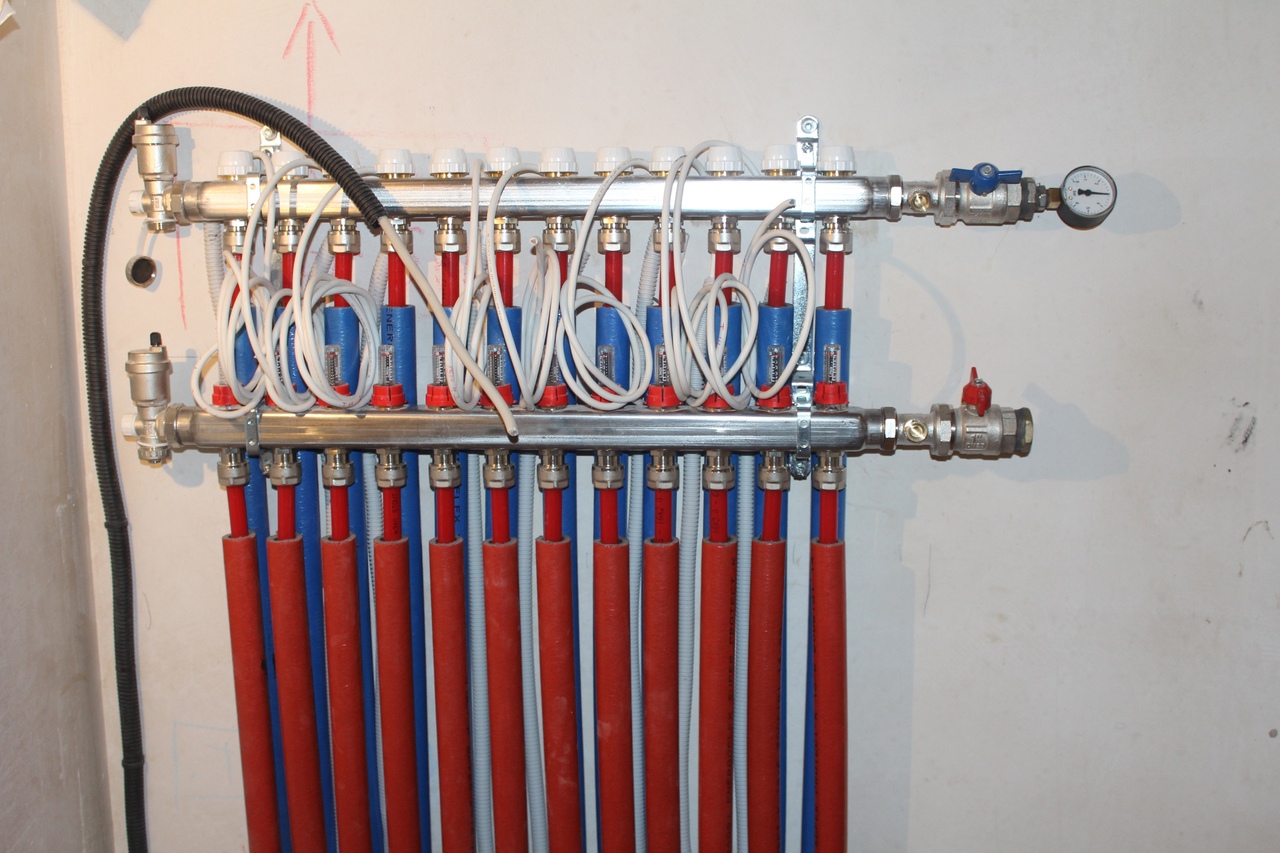

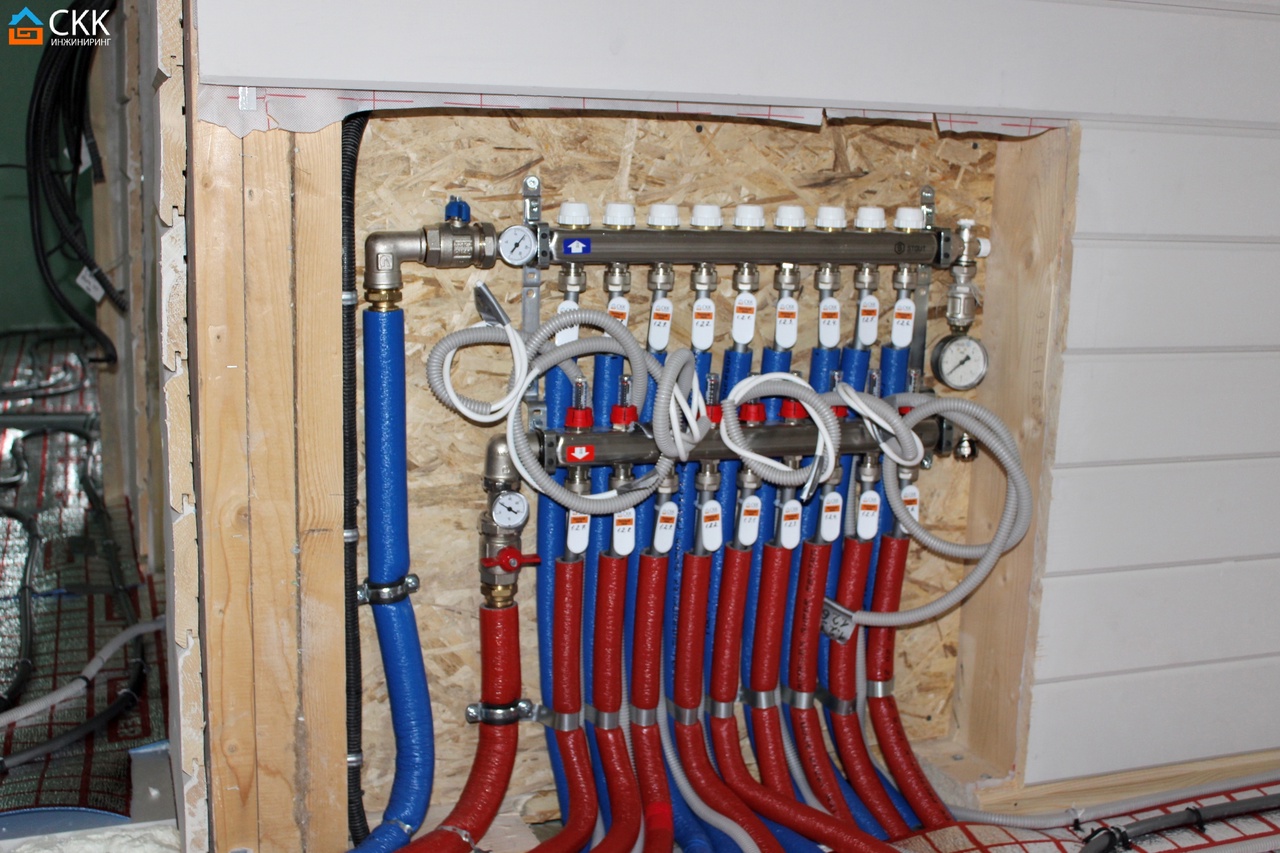

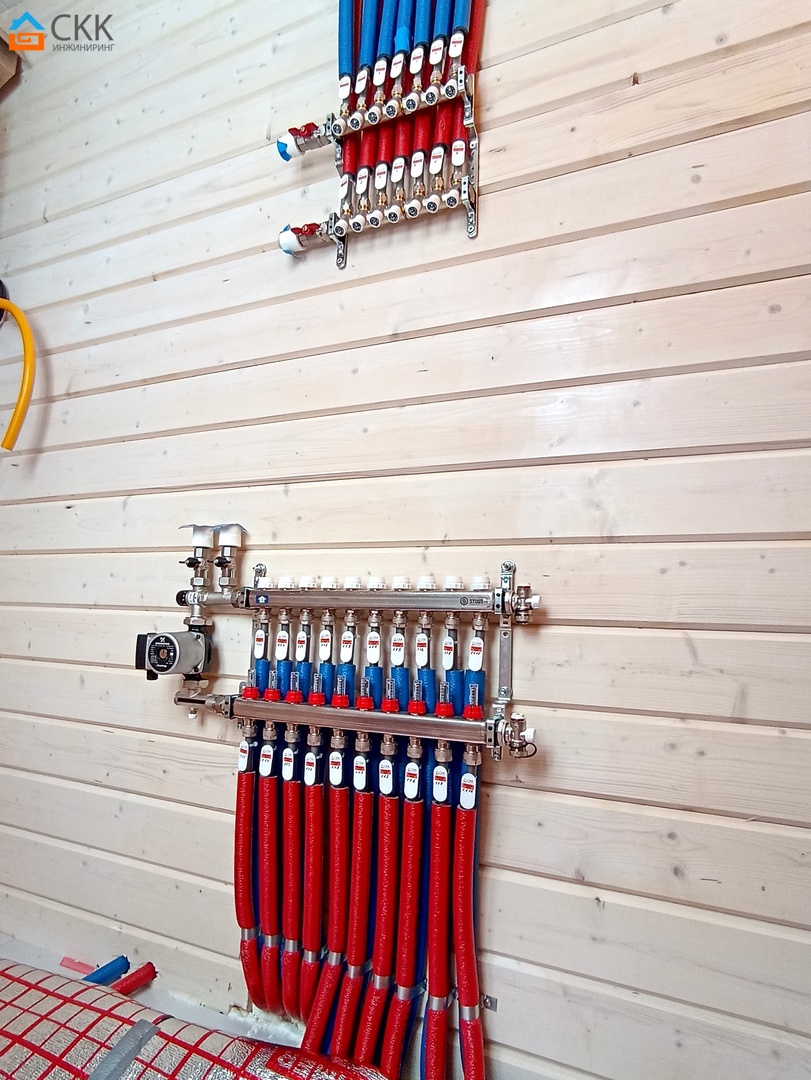

– монтаж теплых полов
– укладка кабелей для автоматики поконтурного регулирования

Срок выполнения – 5 дней
